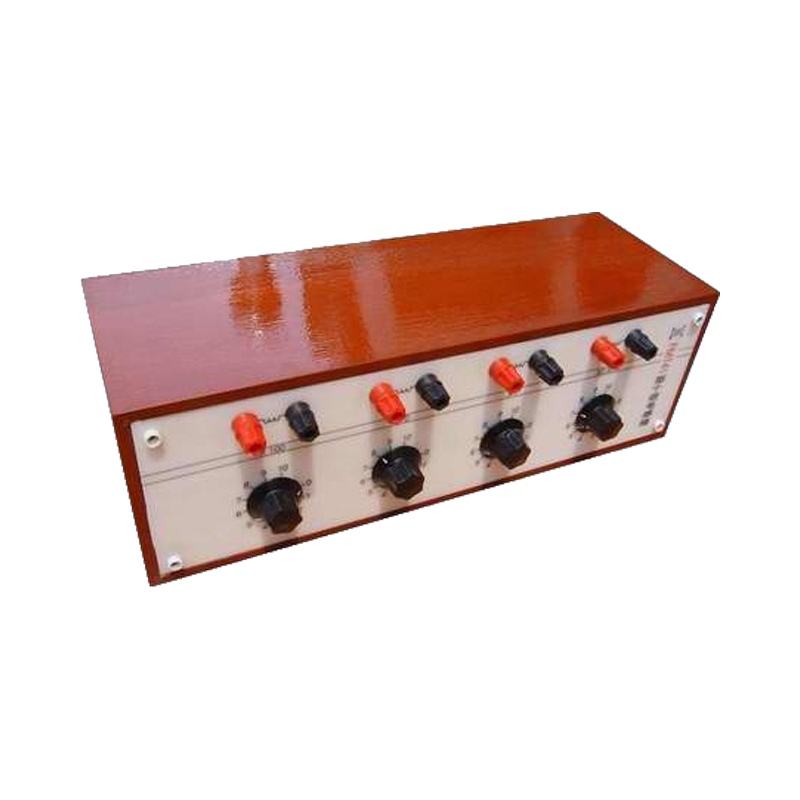

华光高科十进电感箱 HGFMT系列-宜器服务网

产品详情

产品概述

HGFMT系列十进电感箱是我厂为了满足学校实验而开发的质优产品。电感箱可由单只步进盘或几只步进盘组合而成；几只步进盘组合而成的电感箱，每一步进盘也可以单独使用。HGFMT系列十进电电感箱在交流电路中作为可变标准器，滤波器，阻抗变换器等感性元件。

技术特性

（1）规格见下表：

参数型号	开关数	最小步进(mH)	最大电感(mH)	可调范围（mH）
HGFMT100	1	0.001	0.01	(0~10）×0.001
HGFMT10	1	0.01	0.1	(0~10）×0.01
HGFMT11	1	0.1	1	(0~10）×0.1
HGFMT12	1	1	10	(0~10) ×1
HGFMT13	1	10	100	(0~10) ×10
HGFMT14	1	100	1000	(0~10) ×100
HGFMT15	1	1000	10000	(0~10) ×1000
HGFMT200	2	0.01	1.10	(0~10) ×(0.01+0.1)
HGFMT20	2	0.1	11.0	(0~10) ×(0.1+1)
HGFMT21	2	1	110	(0~10) ×(1+10)
HGFMT22	2	10	1100	(0~10) ×(10+100)
HGFMT23	2	100	1100	(0~10) ×(100+1000)
HGFMT300	3	0.001	1.110	(0~10) ×(0.001+0.01+0.1)
HGFMT30	3	0.01	11.10	(0~10) ×(0.01+0.1+1)
HGFMT31	3	0.1	111.0	(0~10) ×(0.1+1+10)
HGFMT32	3	1	1110	(0~10) ×(1+10+100)
HGFMT33	3	100	11100	(0~10) ×(10+100+1000)
HGFMT400	4	0.001	1110.0	(0~10) ×(0.001+0.01+0.1+1)
HGFMT40	4	0.01	111.10	(0~10) ×(0.01+0.1+1+10)
HGFMT41	4	0.1	1110.0	(0~10) ×(0.1+1+10+100)
HGFMT42	4	1	11100	(0~10) ×(1+10+100+1000)
HGFMT500	5	0.001	111.110	(0~10) ×0.001+0.01+0.1+1+10)
HGFMT50	5	0.01	1111.10	(0~10) ×0.01+0.1+1+10+100)
HGFMT51	5	0.1	11111.0	(0~10) ×(0.1+1+10+100+1000)

(2) 外型尺寸

单只开关组成：φ145×140mm

两只开关组成：260×200×140 mm

三只开关组成：450×140×140 mm

四只开关组成：580×140×140 mm

五只开关组成；450×250×140 mm

（3）其它参数

在环境温度振辐20±5℃，相对湿度＜80%；电源工作频率在1k±20Hz，实际为正弦波时，各种参数见下表；

开关示值(mH)	额定电流 (A)	误差 (%)	直流电阻 (Ω)
10×1000	0.015	±0.5	＜4000
10×100	0.08	±0.5	＜200
10×10	0.6	±0.5	＜20
10×1	1.0	±1	＜3
10×0.1	1..5	±2	＜1
10×0.01	2	±5	＜1
10×0.001	3	±10	＜1

使用说明

本电感箱采用耐高温，不易变形，绝缘性能优异的一种塑料为原料制成的骨架，绕成电感很稳定。

每只电感有十个抽头，焊在十进开关的各个触点，组成形电路0~10的可变电感步进盘。FMT十进电感箱可由一到五只步进盘组成，以满足用户不同名需要。每个步进盘均由红，黑二种颜色接线柱引出，同颜色的为同名端，多个开关组成的电感箱，只要把相邻二只开关的不同颜色接线柱用导线连，首尾二个接线柱即为引出端。（要注意尽量减少引出二根导线所包围的面积）

使用时尽量不放在周围有铁磁性场质的地方，特别是箱底，不允许放在金属上面，否则会引起误差。

多示值电感箱使用时，按示值最大的步进盘来限制工作电流。工作电流在额定电流2倍以内，连续工作时间不得超过1小时。

保管及免费修理期限

（1）本仪器放在不含腐蚀性气体的室内。

（2）仪器放置时应旋钮朝上，其它方向长期放置均易引起骨架变形而影响电感值准确性。

（3）产品自制造厂发货日起18个月内，当用户遵守制造厂说明书中所规定的使用规则及保管条件下，产品出现质量问题，制造厂负责免费给予修理或更换。
