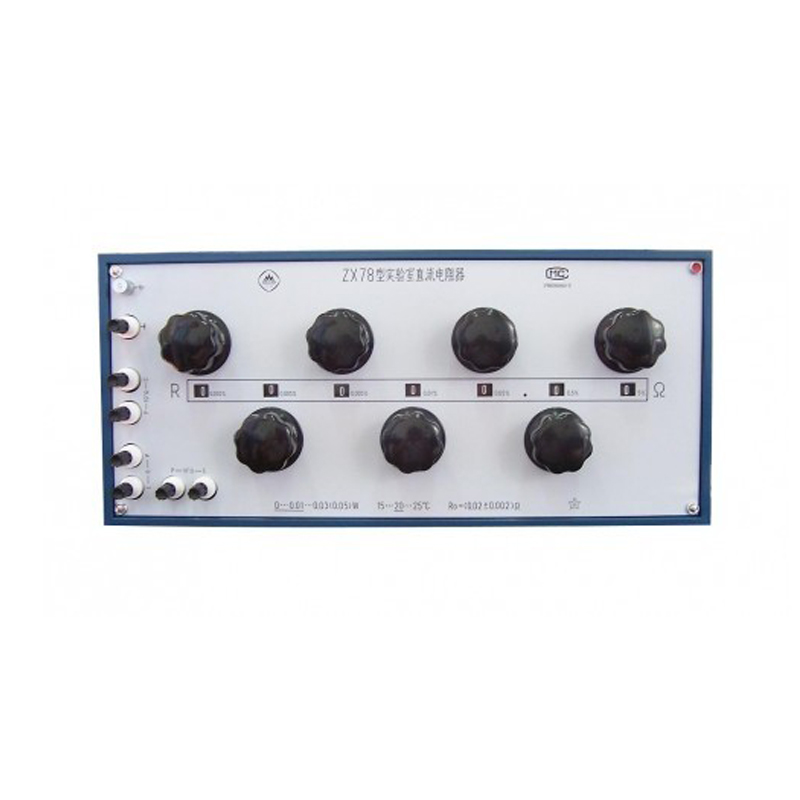

华光高科 直流多值电阻器 ZX78

产品概述

ZX78型直流多值电阻器适合工厂、学校和科研单位，用于直流电路中作已知电阻和精密调节电阻，或整机校验直流单臂电桥和电阻温度计等。

技术指标

1、7只读数盘均在零位时，阻值为（10±2）mΩ。

2、最小步进值为0.01Ω。

3、电阻器调节范围：0～111111.10Ω。

4、电阻器的参考温度和标称温度应符合以下规定：

参数范围：20±0.5℃

标称范围：20±5℃

5、电阻器的参考相对湿度和标称相对湿度范围应符合规定：

参考范围：40%～60%

标称范围：25%～75%

6、电阻的参考功率，标称功率为0.05W和0.1W。

7、温度、相对湿度及功率在参考条件下，每只十进读数盘的准确度应符合表1要求：

表1

8、温度和功率在参考条件下，相对湿度超过参考范围，但在标准范围之内。由于相对湿度变化引起的附加误差不超过相应一个等级指数值。

9、相对湿度和功率在参考条件下，温度超过参考范围，但在标称范围之内，由于温度变化引起的附加误码率差不超过相应一个等级指数值。

10、温度和相对湿度在参考条件下，功率超过参考功率范围，但在标称功率范围之内，由于功率变化引起的附加误差不应超过相应一个等级指数值。

11、电阻器的电路与外壳金属之间的绝缘电阻应大于500MΩ。

12、电阻器的电路与外壳金属之间应应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。

13、外形尺寸：31×24×16cm3

14、重量：1.9kg

注意事项

1、在使用电阻器之前，应先将各开关旋转几次，使仪器接触稳定。

2、电阻器在使用时，连接导线应接触牢固，不可超过标称功率。

3、电阻器应贮存在环境温度为10～30℃，相对温度不超过75%的环境内，空气中不应含有腐蚀气体，不良有害气体对仪器会产生有害。仪器也不应有不良的杂质接触。避免太阳光直射到仪器上。
