产品概述

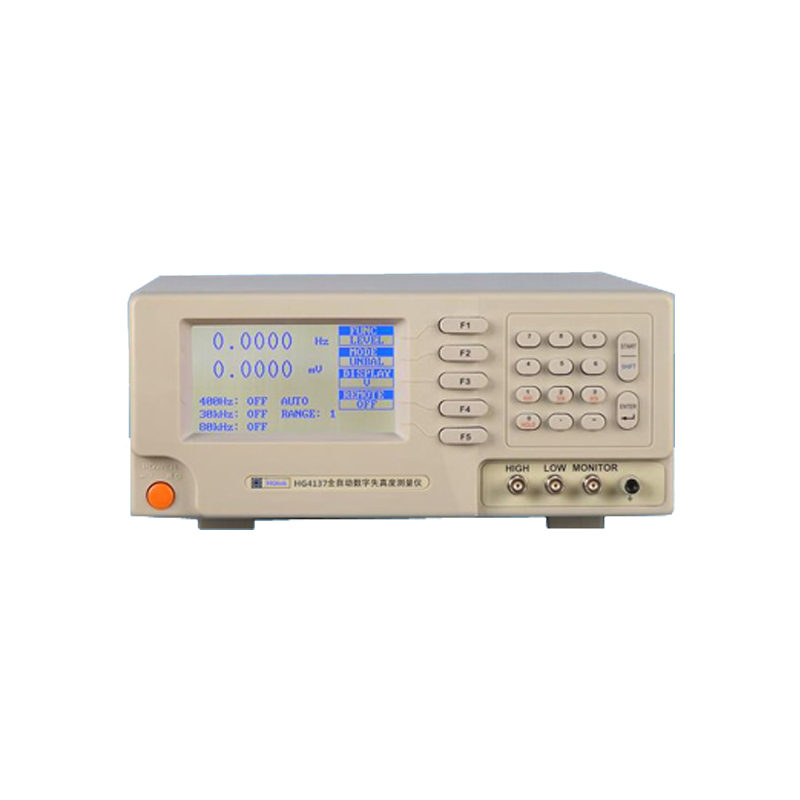

HGSZ8137型低失真度测量仪是华光高科推出的新型全自动数字化的仪器，是根据当前科研、生产、计量检测、教学和国防等用户实现快速精确测量的迫切需要重新设计的。最小失真测量达到0.005%，它是一台性能/价格比较高的智能型仪器。

被测信号的电压、失真、频率全部集中在一块LCD液晶屏上自动显示，采用了真有效值检波，电压测量可在输入电压300μV～300V，频率10Hz～750kHz内实现全自动测量；失真度测量可在输入电压50mV～300V，频率10Hz～150kHz内全自动测量，失真测量范围为100%～0.005%。该仪器具有平衡和不平衡输入电压和失真测量的功能，同时还具有测量S/N（信噪比）、SINAD（信杂比）的功能。幅度显示单位可为V、mV、dB，失真度显示单位可选择%或dB，S/N、SINAD显示单位为dB。该仪器内设400Hz高通、30kHz和80kHz低通滤波器，方便用户使用。

该仪器是一台具有全自动测量信号电压、频率和信号失真等多种功能的新一代智能型仪器，也是当前在信号失真测量领域国内较高水平的一种全数字化、全自动、多功能型的智能化仪器。

主要特征

1．具有全自动失真度测试功能，内部自动校准,自动跟踪滤波。

2．可测量的最小失真度≥0.005%

3．设置了 30kHz，80kHz低通滤波器，降低了宽带非谐波（例如噪声）的影响，使测量低频段信号的谐波失真时更精确。

4．增加了测量信/杂比（SINAD）和信/噪比（S/N）的功能。

5．提高了测量信号失真时输入信号的电压范围：50 mV～300V。

6．具有测试平衡信号或不平衡信号的功能。

7．增设了频率计数功能，被测信号频率可直接由LCD液晶屏精确显示。

8．保留了示波器输出监视插孔，方便使用者观察被测信号的波形，以及小失真信号测量时的整机滤谐状态。

9．陷波网络滤除特性可达90dB～100dB。

10．采用高精度真有效值检波器检波，有效减少检波误差。

基本工作特性指标

失真度测量
频率范围	不平衡：10Hz～150kHz 平衡：10Hz～100kHz
输入信号电压范围	50mV～300V
失真度测量范围
输入电压	300mV～300V 100Hz～100kHz：100%～0.01%，20Hz～100Hz：100%～0.03% 100kHz～150kHz：100%～0.03%
输入电压	100mV～300mV： 20Hz～150kHz：100%～0.05%
准确度	20Hz～20kHz ± 0.5dB 10Hz～150kHz ± 1dB
失真在0.03%及以下,输入信号	50-300mV:± 2dB
残余失真和噪声（ >1Vrms输入时）	20Hz～20kHz：≤0.0055% ；10Hz～50kHz：≤0.0092% 50kHz～110kHz：≤0.0125% ；100kHz～150kHz：≤0.016%
%显示分辨率	10%～100%：0.1% 1%～9.99%： 0.01% 0.1%～0.999%： 0.001% 0.1%以下:0.0001%
dB显示分辨率	0.01dB
SINAD测量
频率范围	不平衡： 10Hz～150kHz 平衡：10Hz～100kHz
SINAD测量范围	10dB～80dB （其它指标同失真测量）
AC电压测量
电压测量范围	300μV～300V
频率范围	不平衡： 10Hz～750kHz 平衡： 10Hz～300kHz
以1kHz为基准的频响	不平衡： 20Hz～20kHz ≤±0.5dB 10Hz～100kHz ≤±1dB 100kHz～750kHz ≤±1.5dB 平衡：10Hz～100kHz ≤± 1dB 100kHz～300kHz ≤± 1.5dB
电压表准确度	(以1kHz为基准)±3%，固有噪声≤50μV
电压表有效值波形误差	≤3%（输入信号波峰因数≤3时）
显示分辨率	100V以上： 100mV 10V以上： 10mV 1V以上： 1mV 100mV以上： 0.1mV 10mV以上： 0.01mV 1mV以上： 0.001mV 1mV以下： 0.0001mV
S/N测量
频率范围	10Hz ～ 750kHz
S/N测量范围	0 ～ 99.99dB
频率测量
电压测量时频率范围	10Hz～750kHz，输入信号≥5mV
失真测量时频率范围	10Hz～150kHz，输入信号≥50mV
准确度	0.1%±2个字
输入阻抗	100kΩ//100pF（平衡、不平衡）
电源电压	220V ± 10%，50Hz± 2Hz
功率消耗	约20VA
体积	350(W)mm X 120(H)mm X 340(D)mm
重量	约5kg

本仪器定义0dB=1Vrms(测量功率时0dBm=0.7745V,即1mW在600Ω上的功率，所以只需在当前dB读数上加2.22即为dBm值)，dB显示分辨率：0.01dB。

仪器的工作环境条件为Ⅱ组
