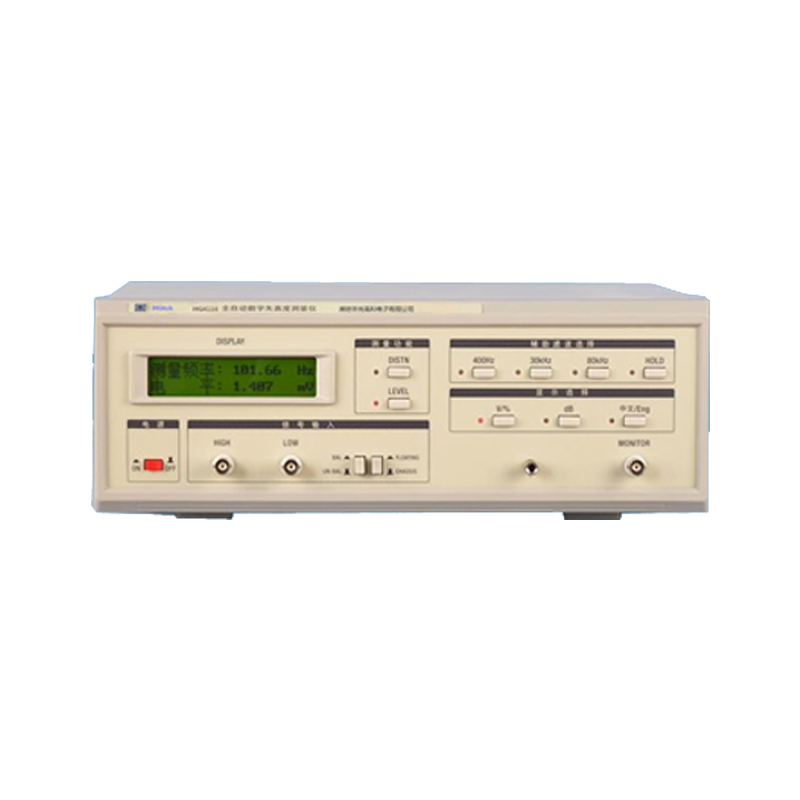

华光高科 低失真度测量仪 HGSZ8116型

产品概述

HGSZ8116型低失真度测量仪是华光高科推出的新型全自动数字化的仪器，是根据当前科研、生产、计量检测、教学和国防等用户实现快速精确测量的迫切需要而设计的。最小失真测量达到0.01%，它是一台性能/价格比较高的智能型仪器。

被测信号的电压、失真、频率全部集中在一块LCD液晶屏上自动显示，采用了真有效值检波，电压测量可在输入电压300μV～300V，频率10Hz～550kHz内实现全自动测量；失真度测量可在输入电压300mV～300V，频率10Hz～110kHz内全自动测量，失真测量范围为100%～0.01%。该仪器具有平衡和不平衡输入电压和失真测量的功能。幅度显示单位可为V、mV、dB，失真度显示单位可选择%或dB。该仪器内设400Hz高通、30kHz和80kHz低通滤波器，方便用户使用。

该仪器是一台具有全自动测量信号电压、频率和信号失真等多种功能的新一代智能型仪器，也是当前在信号失真测量领域国内较高水平的一种全数字化、全自动、多功能型的智能化仪器。

主要特征

1．具有全自动失真度测试功能，内部自动校准,自动跟踪滤波。

2．可测量的最小失真度≥0.01%。

3．设置了 30kHz，80kHz低通滤波器，降低了宽带非谐波（例如噪声）的影响，使测量低频段信号的谐波失真时更精确。

4．提高了测量信号失真时输入信号的电压范围：300 mV～300V。

5．具有测试平衡信号或不平衡信号的功能。

6．增设了频率计数功能，被测信号频率可直接由LCD液晶屏精确显示。

7．保留了示波器输出监视插孔，方便使用者观察被测信号的波形，以及小失真信号测量时的整机滤谐状态。

8．陷波网络滤除特性可达90dB～100dB。

9．采用高精度真有效值检波器检波，有效减少检波误差。

基本工作特性指标

本仪器定义0dB=1Vrms(测量功率时0dBm=0.7745V,即1mW在600Ω上的功率，所以只需在当前dB读数上加2.22即为dBm值)，dB显示分辨率：0.01dB。

仪器的工作环境条件为Ⅱ组
