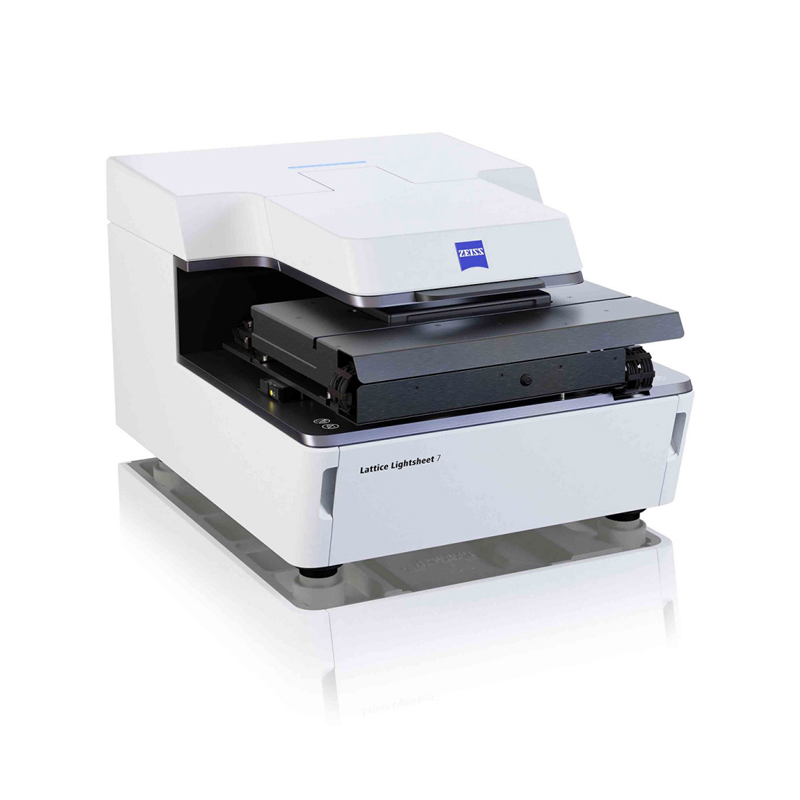

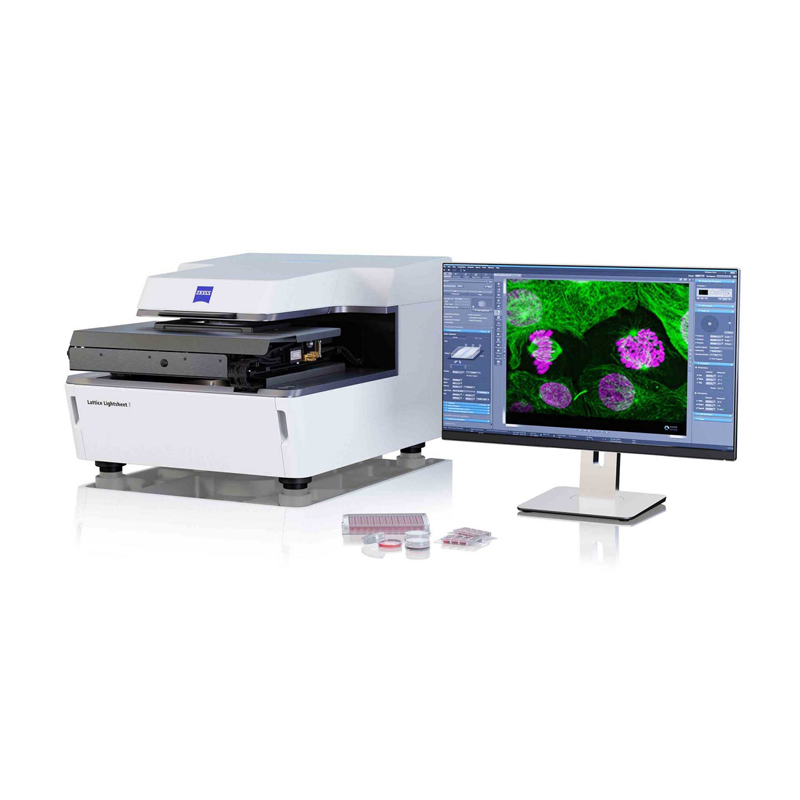

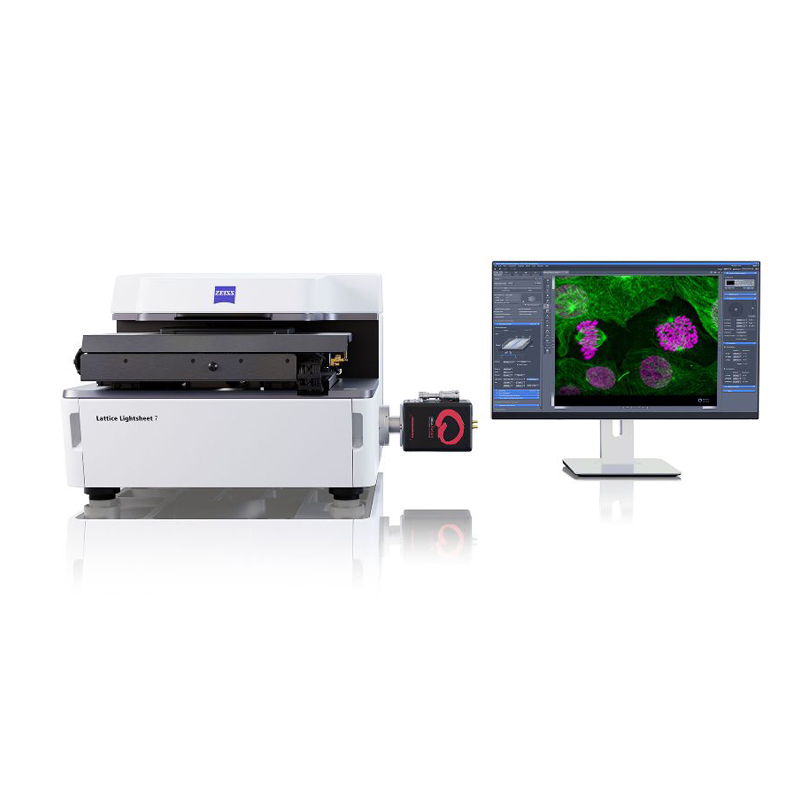

Lattice Lightsheet 7 晶格层光显微镜
蔡司Lattice Lightsheet 7让激光片层荧光显微技术可用于亚细胞分辨率下的活细胞成像，同时还可使用标准样品载具。有了这个自动化且易用的系统，我们可以在数小时到数天内对亚细胞结构的动态变化进行体积成像，并在整个过程中提供出色的保护，避免光毒性对样品的影响。该系统能够以丰富细节探索生命动态变化的过程——轻而易举，超乎想象！
产品优势
|
探索亚细胞层面上的生命动态
操作轻松简便
可直接在标准样品载具上检查活体样品 几乎无光损伤
可在长达数小时、甚至数天内观察亚细胞层面的生命动态 具有近各向同性分辨率
以真实比例显示3D细节 高速体积成像
不错过样品动态变化的任何细节 真正同步的双色成像
帮助您的实验更进一步
|
晶格层光技术助力研究人员

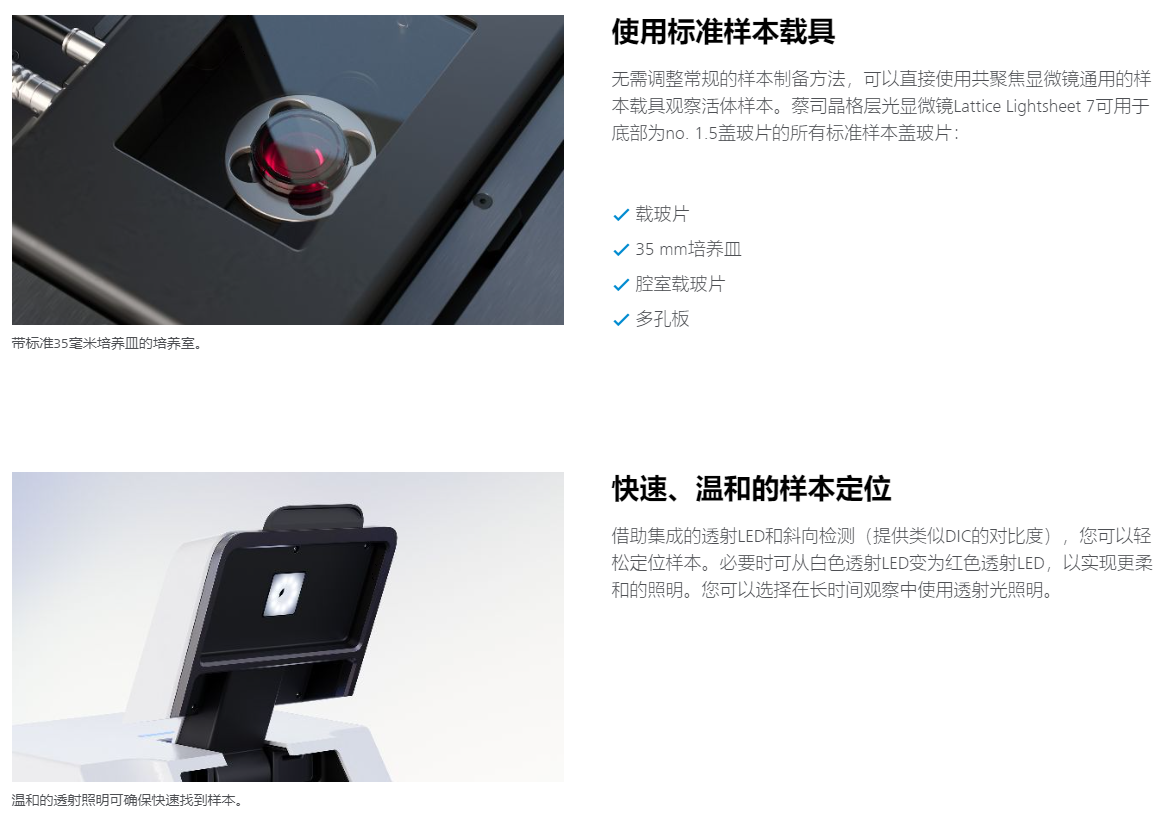

在亚细胞动态过程的研究中，高分辨率、低光毒性的晶格层光成像起到不容小觑的重要作用。现在有了蔡司晶格层光显微镜Lattice Lightsheet 7，研究人员可以非常便捷地体验这项先进技术的优势。无需调整通常的样本制备方法，您可以直接在共聚焦显微镜通用的标准样本载具上观察活体样本。该系统会自动执行复杂的校准过程，让您可以充分专注于实验。
|
|
|
几乎无光毒性和漂白

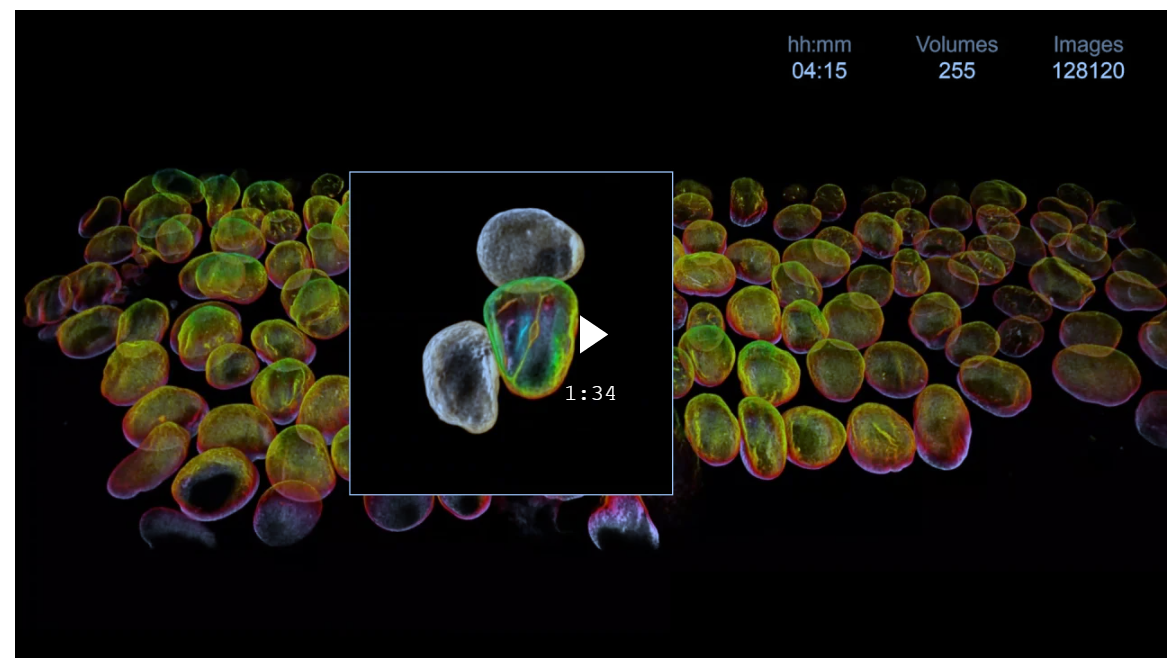

借助蔡司晶格层光显微镜Lattice Lightsheet 7，您能够以亚细胞分辨率观察活体样本的动态过程，以研究微小结构随时间的变化。但如果采用常规成像系统，就会很快遇到瓶颈，因为其采集过程是有损的，会破坏观测的样本。而蔡司晶格层光显微镜Lattice Lightsheet 7提供可自动适应敏感样本的晶格结构光，从而大大减少光漂白和光毒性，使您可以连续数小时、甚至数天观察样本。其提供可控的培养环境和集成的自动浸没机制，可以在无人值守的情况下长时间进行实验。 视频：LLC-PK1细胞有丝分裂过程；细胞表达H2B-mCherry（品红色）和α-TubulinmEGFP（青色），持续记录25小时。
|

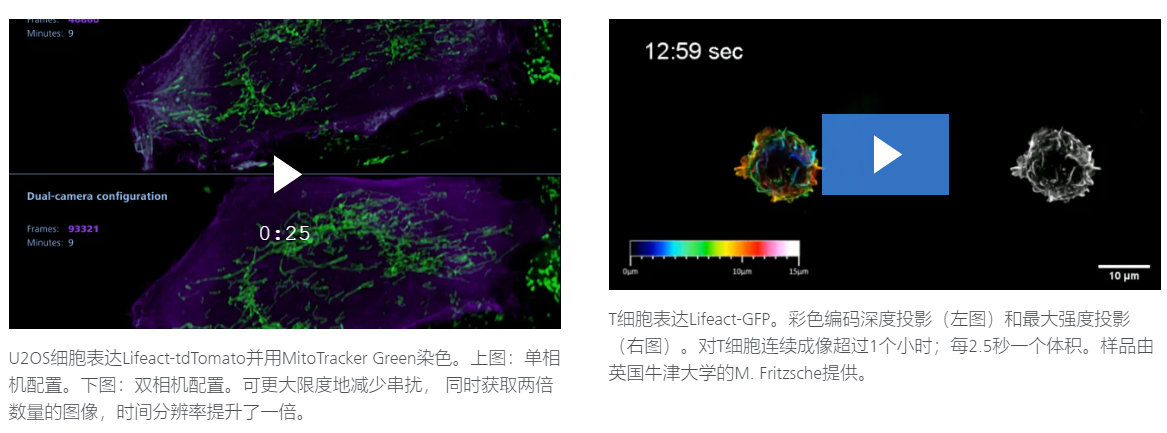

高速多维度成像

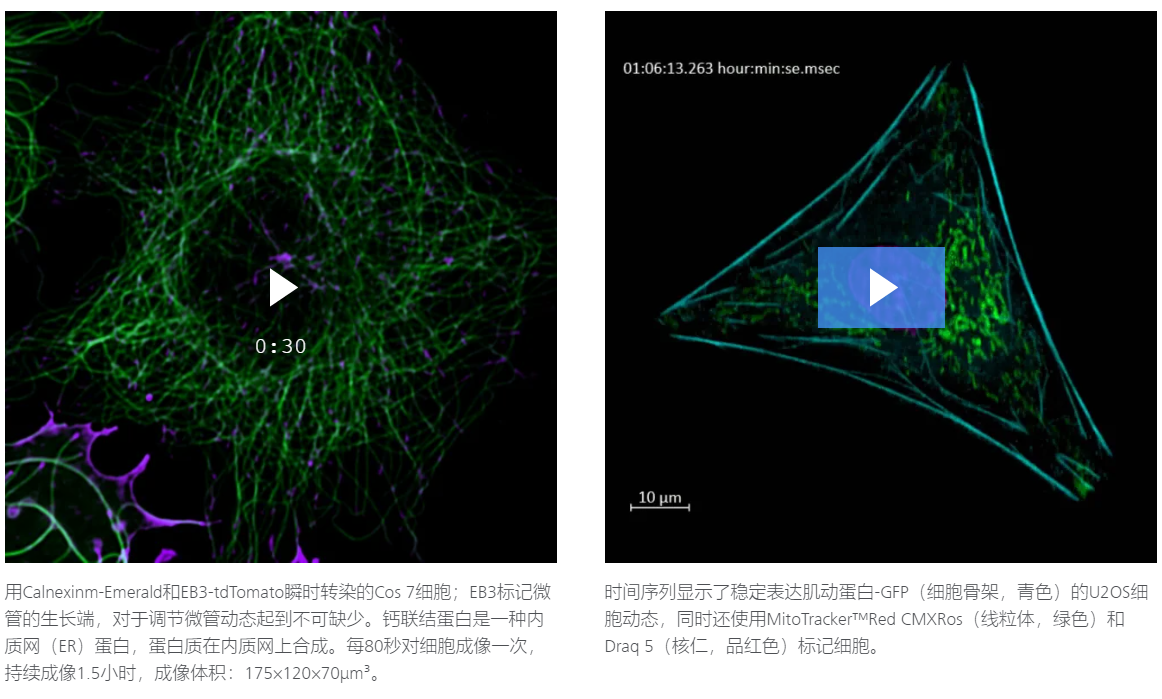

蔡司晶格层光显微镜Lattice Lightsheet 7的图像采集速度非常快，可以达到每秒3个体积的采集速度。以如此高的时间分辨率对样本进行多维度动态成像，不会让您错过盖玻片上任何值得关注的变化。样本的三维图像在X轴、Y轴和Z轴方向上具有近各向同性分辨率，为您真实呈现样本的结构细节。快速的激光切换几乎可同时使用多达三种颜色进行成像，同时有效减少串色。 视频：用Calnexinm-Emerald和EB3-tdTomato瞬时转染的Cos 7细胞；EB3可标记微管的生长端，对于调节微管动态起到不可缺少。钙联结蛋白是一种内质网（ER）蛋白，蛋白质在内质网上合成。每80秒对细胞成像一次，持续成像1.5小时，成像体积：175×120×70μm³。
|
|
洞察产品背后的科技
晶格层光显微镜的原理

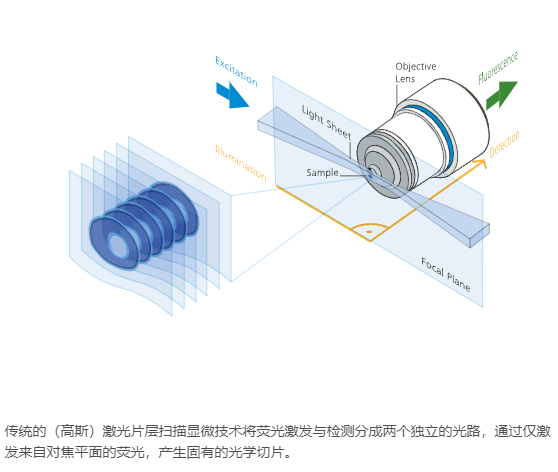

一般来说，激光片层扫描显微技术（也称为高斯激光片层显微技术）以其低损伤的成像条件和优越的成像速度而闻名。突破性的激发和检测去耦化概念，可以只对检测物镜焦平面内的样品进行照明。根据样品移动片层，并在每个焦平面上记录一张图像，即可在不暴露非焦平面样品的情况下获得体积数据。

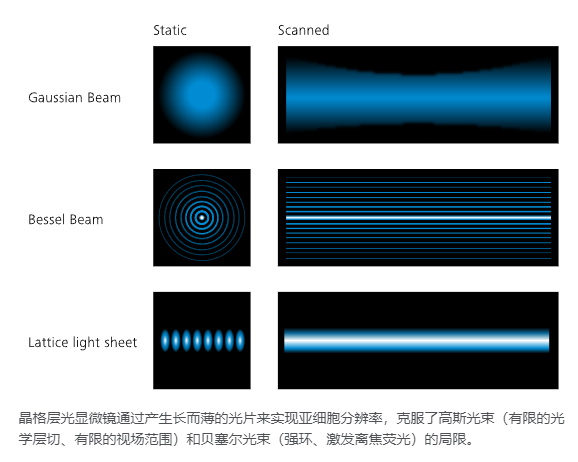

晶格激光片层扫描显微技术将激光片层扫描显微技术，以及共焦范围内近各向同性分辨率的优点集于一身。先进的光束塑造技术创造了晶格状激光片层，此片层比标准高斯光片要薄得多，在相似的成像速度下可获得更高的分辨率。我们使用空间光调制器（SLM）创建激光片层的晶格结构，然后通过扫描装置投射到样品上，扫描装置对晶格结构进行抖动处理后，即可创建一个平滑的激光片层。
蔡司在晶格层光显微镜领域的研发过程

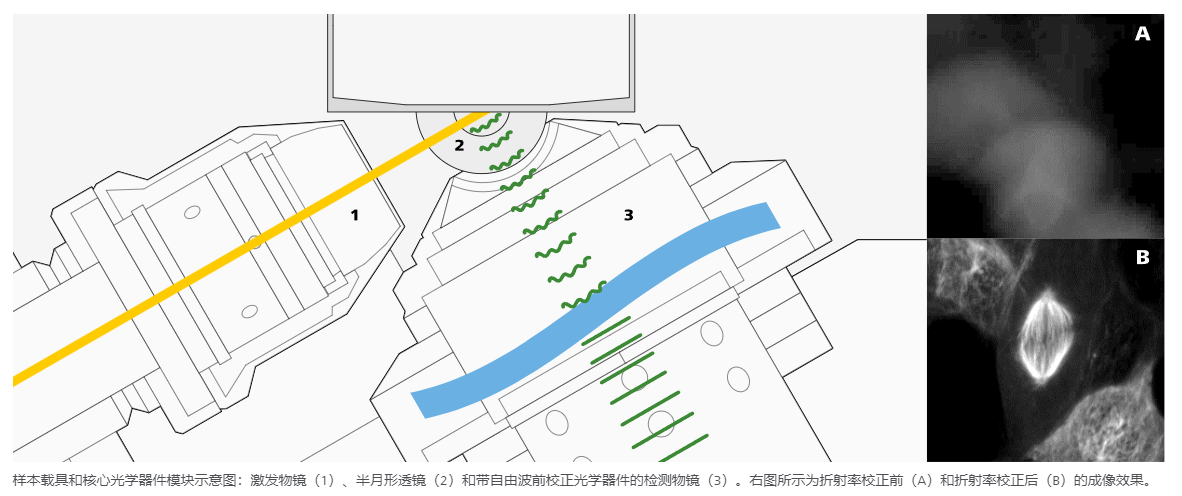

在研发Lattice Lightsheet 7的过程中，蔡司特别重视用户友好性以及与常规样本制备技术的兼容性。倒置配置是允许将标准样本载具用于高分辨率显微镜的重要前提。倒置配置带来的挑战主要是折射率不匹配，因为荧光从样本中发出，穿过水性细胞培养基、倾斜的玻璃盖玻片和水浸介质，然后进入检测物镜。
优异的蔡司光学器件
检测光路中特殊的蔡司专有的光学元件可补偿折射率的不匹配，使您能够像使用共聚焦显微镜一样轻松、快速地对样本进行成像。

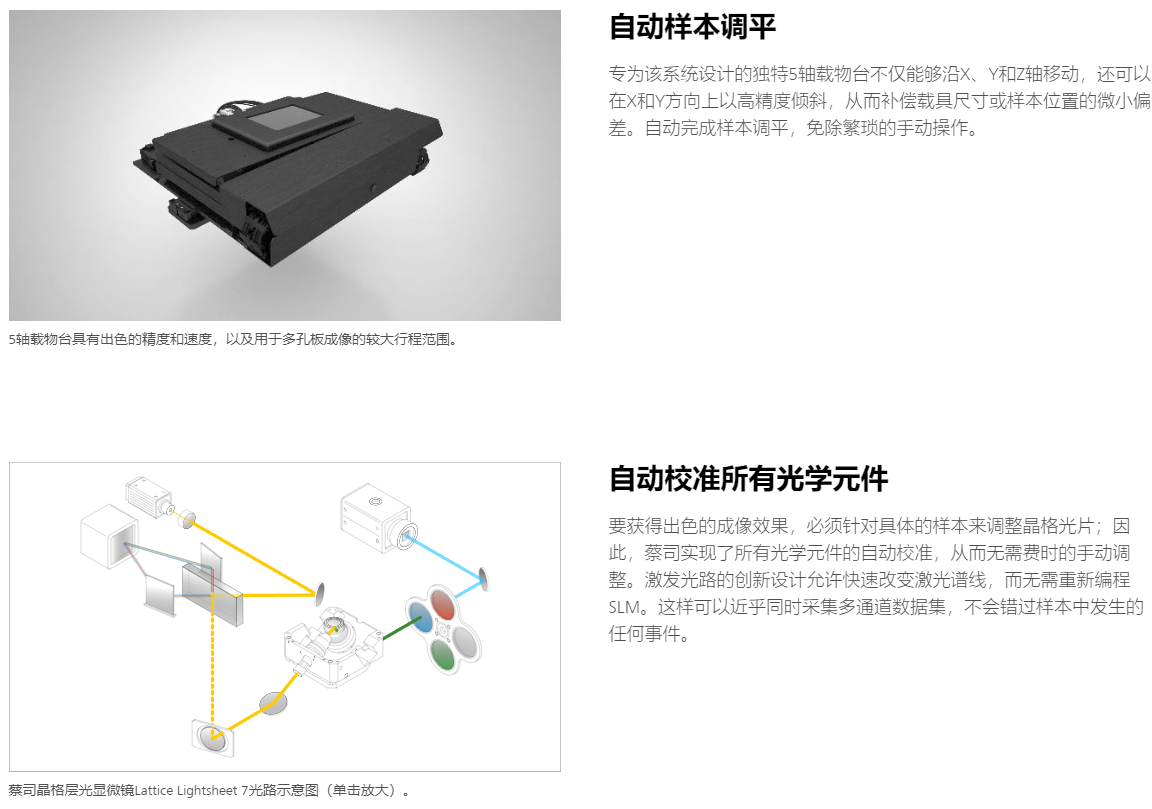

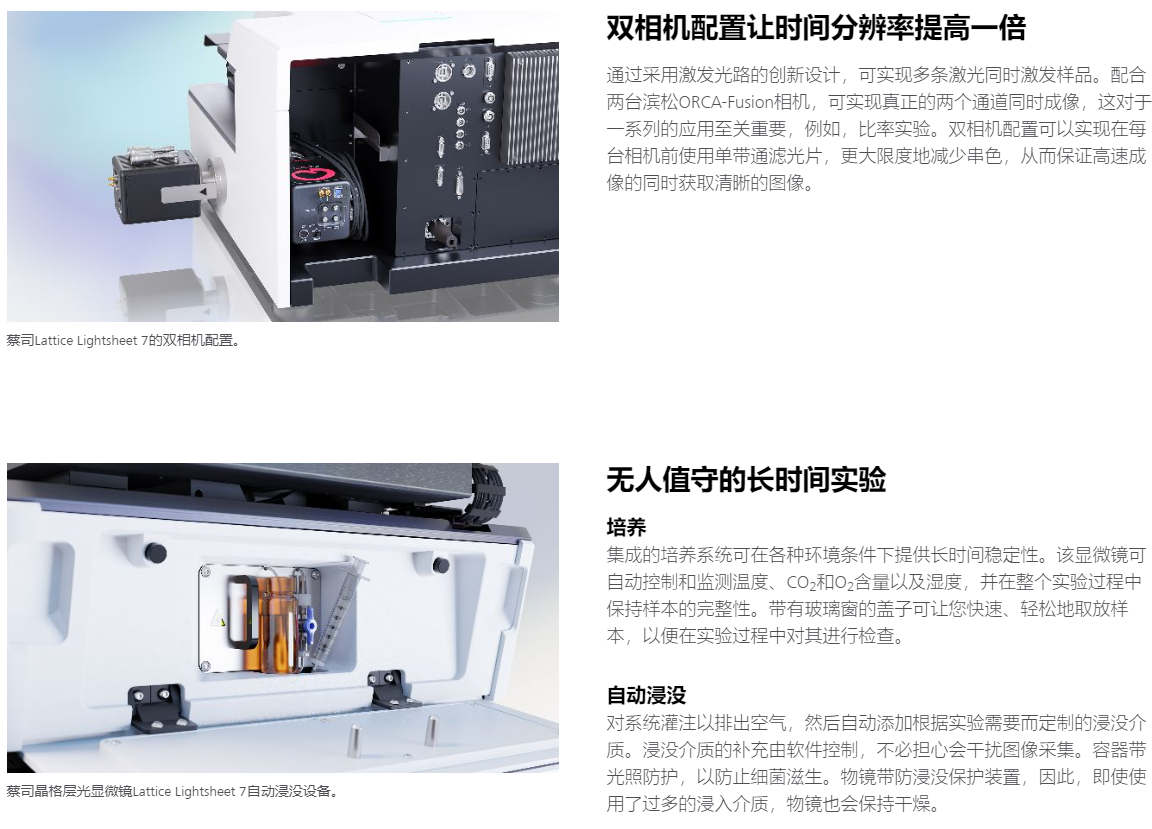

产品特点

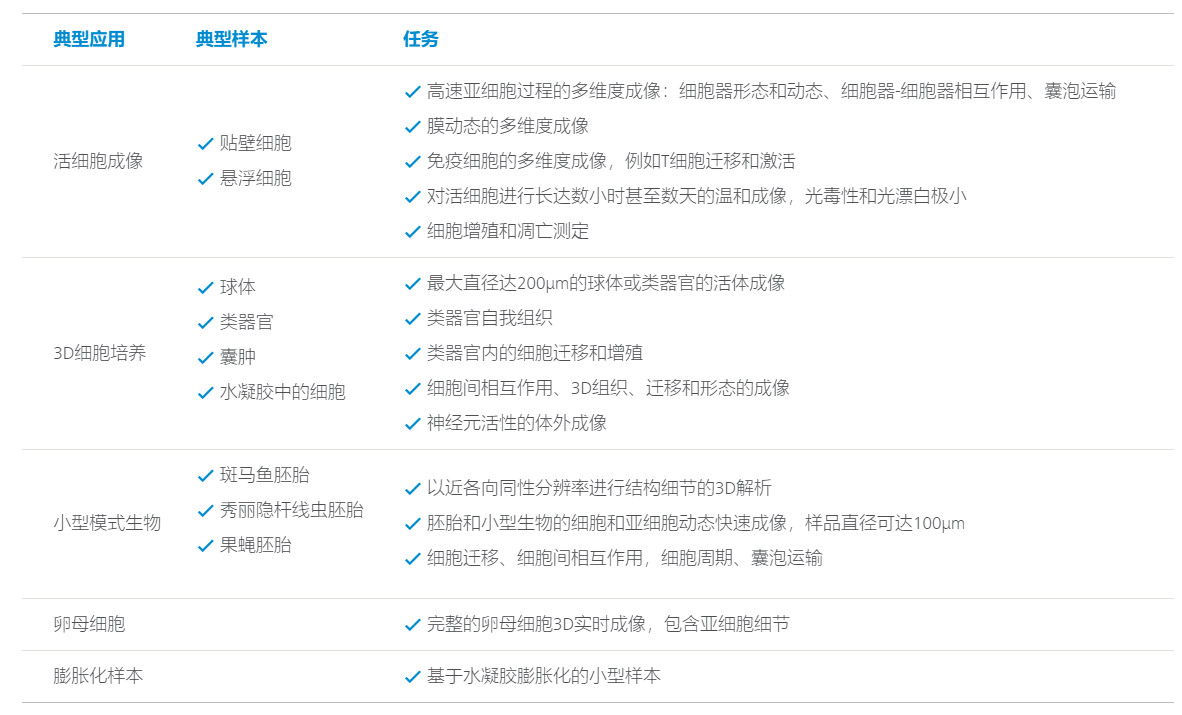

典型应用
蔡司晶格层光显微镜Lattice Lightsheet 7 应用案例
Lamin B1的作用
Lamin B1位于核膜，在有丝分裂期间参与核膜的分解和重组。在细胞周期不同阶段的有丝分裂事件中，许多不同类型的细胞都会形成“核内陷”。核内陷可表现为从核膜延伸并穿过核的管状结构。尽管经常有关于这些独特结构的报告，但目前为止，大多数研究都是用固定细胞完成。因此，即使已经提出了很多假设，这些结构的功能在很大程度上还是未知的。
该数据集记录的细胞系由西雅图艾伦细胞科学研究所提供：人类诱导的多能干细胞，其内源性表达mEGFP标记的层粘连蛋白B1（AICS-0013）。记录了近8小时的过夜实验，每1.5分钟1个体积的成像速度。在整个过程中都可以观察到有丝分裂的细胞。在整个细胞周期的大多数细胞中，可以清楚地观察到核内陷的形成和动态。
温和照明对于有丝分裂的成像至关重要，因为该过程极其精细且对光敏感。为了防止复制受损的DNA，一旦激发光造成任何损害，细胞就会阻止有丝分裂。如果要在更长的时间内对有丝分裂事件进行成像，就需要温和的Lattice Lightsheet 7成像和极为稳定的系统。快速的多维度成像与近各向同性分辨率相结合，可以从各个角度观察样本并研究每个细节中独特的亚细胞结构。蔡司晶格层光显微镜Lattice Lightsheet 7是进行此类挑战性实验的理想工具。让此前无法实现的应用变为现实——简单易用，也可以在您的研究中实现。
快速多维度成像，观察亚细胞动态变化
