CDN-405T8

苏州泰思特 高速通信线雷击浪涌耦合去耦网络 CDN 405T8

品牌名称：泰思特

产品型号：CDN 405T8

获取报价 加入询盘
产品规格
产品介绍
CDN 405T8耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000MBit/s。是按照IEC/EN 61000-4-5：2005图14非屏蔽的对称高速数据线标准来设计。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定，体积小巧便于携带使用方便。
资料下载
3Ctest 泰思特 CDN 405T8 高速通信线雷击浪涌耦合去耦网络
3页
渠道商
产品详情

CDN 405T8耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000MBit/s。是按照IEC/EN 61000-4-5：2005图14非屏蔽的对称高速数据线标准来设计。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定，体积小巧便于携带使用方便。

性能特点：

  • 采用高导磁性材料作为退耦器件

  • 同时可以对四路八线通信线测试输出

  • 传输速率10MB/100MB/1000MB

  • 同时迭加浪涌波形

  • 耐浪涌冲击能力强，标准耐压6 kV,最大耐受10kV峰值电压（需定制）

  • 限流电阻更换可以满足不同雷击浪涌波形测试

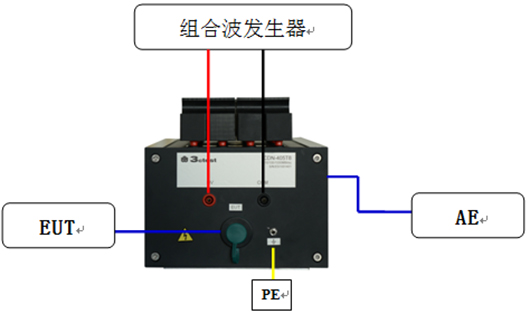

测试连接示意图：



设计原理图：




技术参数

项 目

CDN   405T8

标准

IEC/EN   61000-4-5

耦合波形

1.2/50   μs、8/20 μs

10/700   μs、5/320 μs

脉冲电压

6   kV (10 kV 需要定制)

耦合模式

共模（线对地）

耦合器件

GDT   90 V气体放电管

通信接口规格

RJ45母连接器，连接电信线

脚位图

Pair   1: pins 1 / 2

Pair   2: pins 3 / 4

Pair   3: pins 5 / 6

Pair   4: pins 7 / 8

数据速率

10   MBit/s、100 MBit/s、1,000   MBit/s

工作电压

DC：3-12 V

工作电流

最大   1 A

残余电压

＜10%（耦合浪涌电压）

去耦电感

20   mH

通用参数

重量

约10   kg

尺寸

360   mm×220 mm×135mm（长×宽×高）

壳体材料

铝材料

环境温度

15   °C – 35 °C (操作条件)

相对湿度

45%   - 75% (操作条件)

包装箱

手提箱
