Volutome 扫描电子显微镜
用于对树脂包埋的生物样品进行大面积三维超微结构成像。蔡司Volutome覆盖了图像处理、图像分割和可视化过程，是一款包含软硬件的端到端解决方案。传统的SEM载物台可轻松替换超薄切片机，将您的三维FE-SEM转换为标准的多功能FE-SEM，使您的系统能够适应多功能环境。
自动切割、图像采集和预处理
出色的生物学样品三维成像
从硬件到软件的完整蔡司解决方案
通过自动切片和成像进行体积数据采集

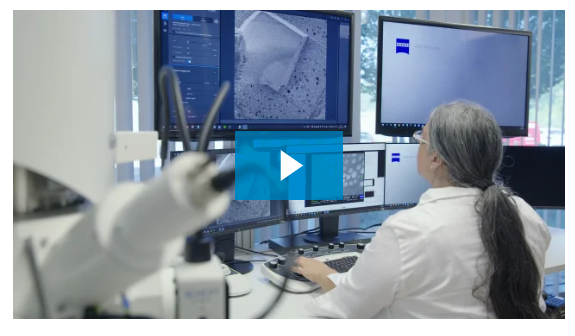

查看蔡司Volutome的实际应用
产品优势
|
借助自动切割、图像采集和预处理以节省时间
连续切面成像需要在长时间内保持稳定的采集条件，而蔡司Volutome可实现高度自动化和无人值守的切割和成像。这缩短了切割周期，蔡司专用探测器Volume BSD也提升了图像采集速度。在图像采集过程中，它还能同时对图像进行预计算，用于拼接和Z轴序列图像对齐——如此一来，您一键即可获取所需的成像结果。 |
出色的生物学样品三维成像
对树脂包埋的样品进行成像是一项具有挑战性的任务。通常，高衬度的高质量图像采集需要使用较高的加速电压，而这可能会损坏您的敏感样品；低电压成像可以确保样品的完整性，但会降低图像衬度。蔡司Volume BSD是专为蔡司Volutome设计的新型高速高灵敏度探测器，即使在低电压下也能确保高衬度成像。它与局部电荷补偿器相结合，可在切面处对易荷电样品进行电荷中和，从而实现轻松成像。 |
|
|
一个解决方案，一个联系对象
蔡司——您值得信赖的体电镜合作伙伴 蔡司Volutome提供包含软硬件的完整集成式连续切面解决方案，非常适合希望精简设备供应商数量的用户。无论您对超薄切片机、探测器、FE-SEM或是应用程序有任何疑问，都可以放心地联系蔡司。 |

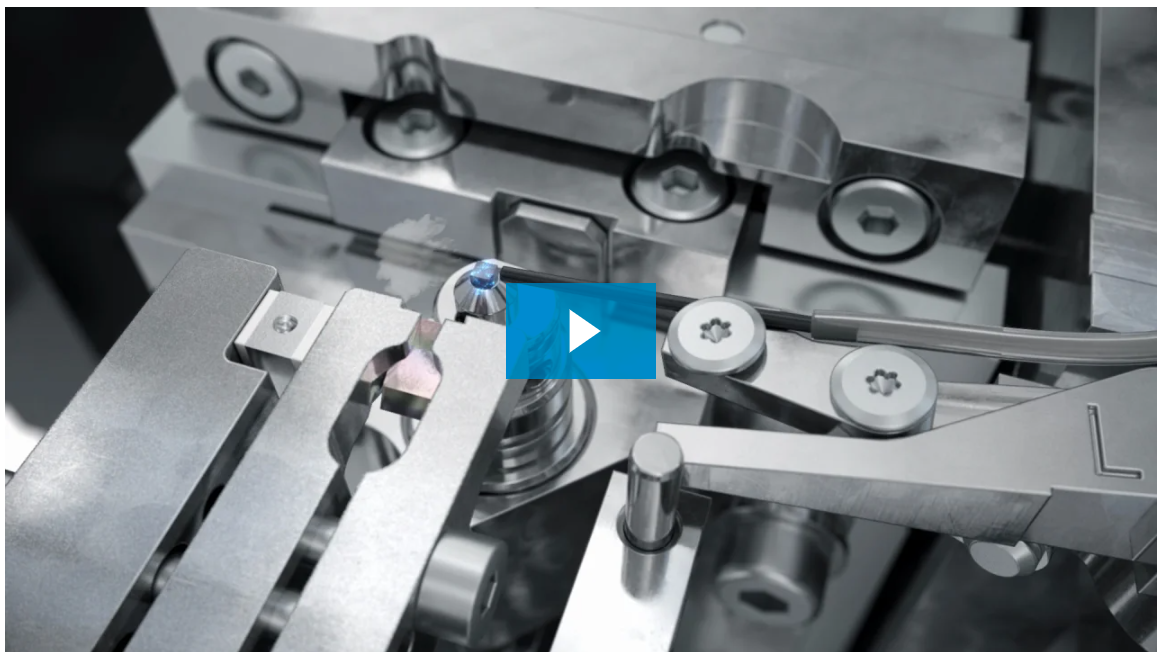

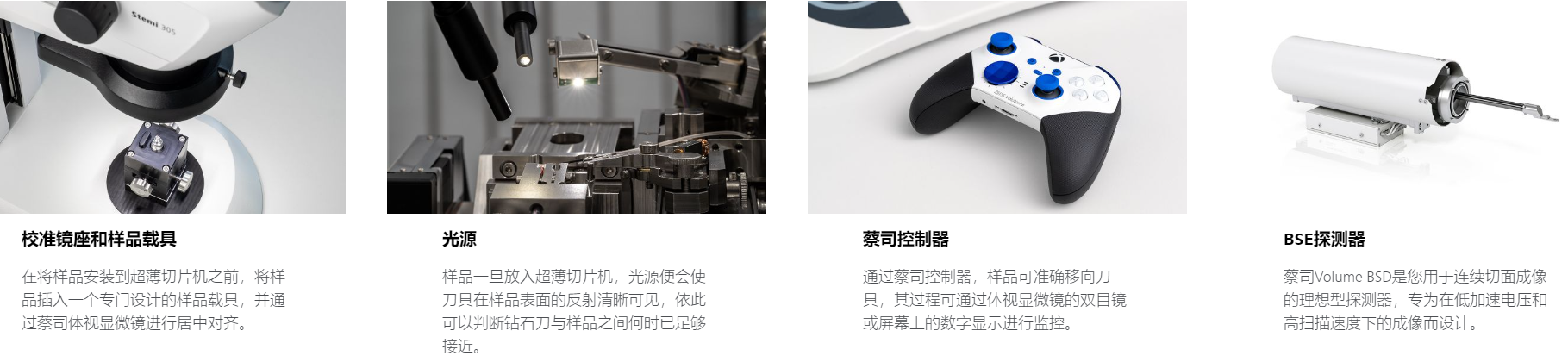

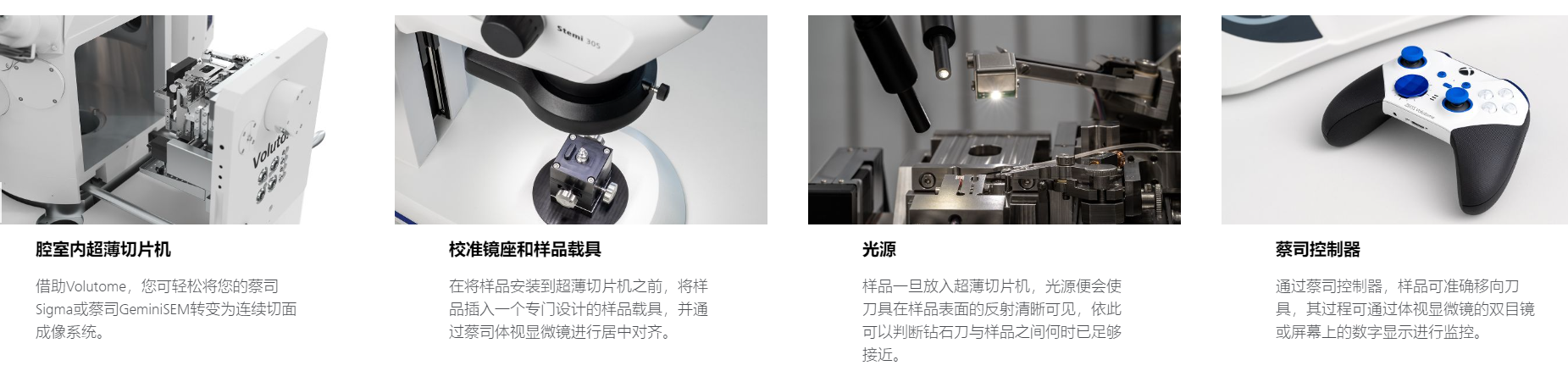

蔡司Volutome背后的硬件
蔡司Volutome的硬件组件协同运作，从样品对齐、刀具方法到图像采集等各个方面皆促进了工作流程的顺利推进。
蔡司局部电荷补偿器
消除荷电效应
树脂包埋生物样品的高质量成像

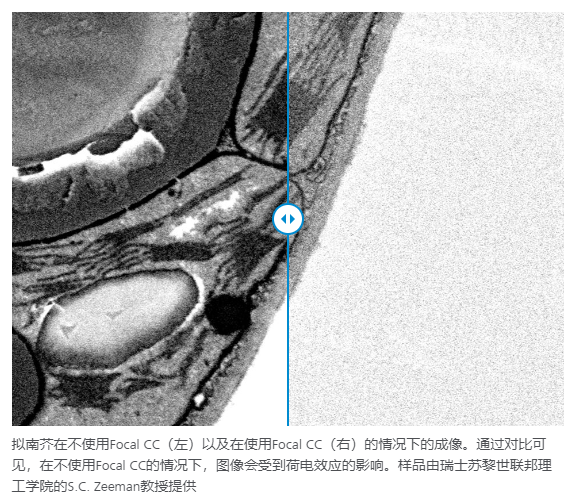

样品荷电，尤其是包含大面积裸露树脂的样品，会导致图像质量显著下降和失真。对此，通常的解决方案是施加可变压力来减轻荷电问题，但代价是信噪比和分辨率有所降低。

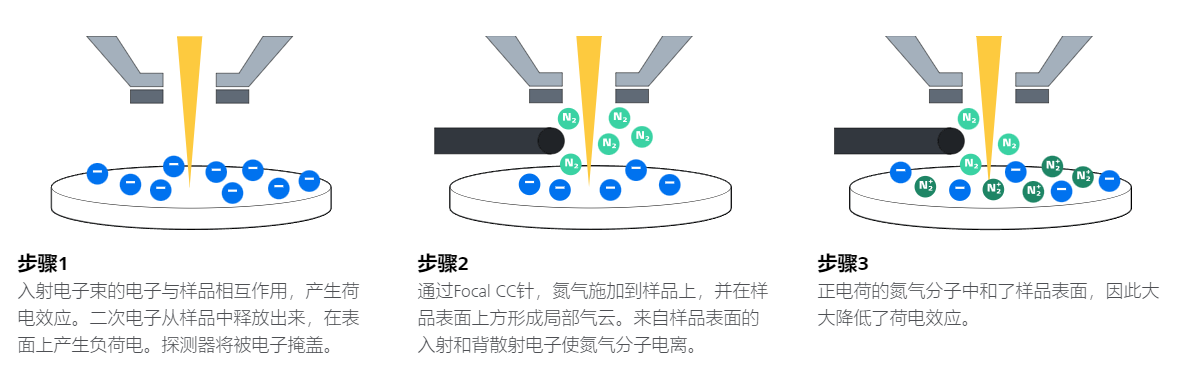

蔡司局部电荷补偿器可消除样品荷电，气体注入系统准确定位在样品上方，氮气会直接引导至切面表面，同时腔室保持在高真空状态——如此，便可消除荷电并保证高图像质量。在切割周期中，该针会自动缩回，因此工作流程不会中断，并可保持高采集速率。
|
大体积成像

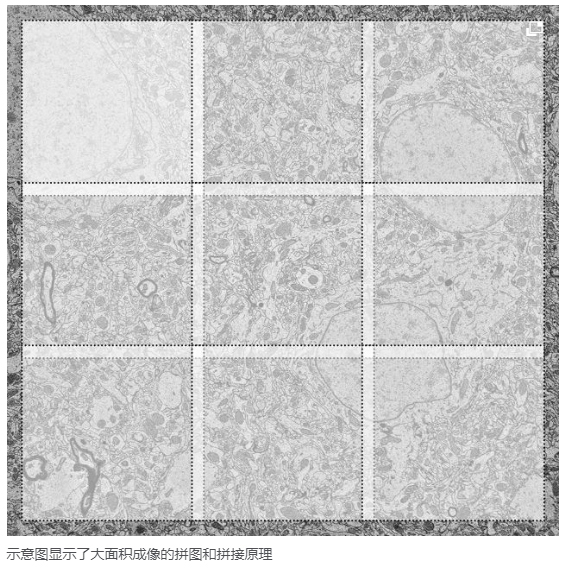

在更广的环境中揭示样品的超微结构 蔡司Volutome提供稳固的载物台解决方案。超薄切片机载物台减少了漂移效应，可实现长时间大体积成像。您可以通过采集分辨率高达32k × 32k像素的单幅二维图像，来获得这些大体积图像。 对于需要突破单幅二维成像界限的应用，可将多个单幅图像拼接在一起，创建一个更大的拼接图像。当需要跨x、y和z轴范围追踪细胞或细胞结构时，拼接成像大有裨益。在这一方面，它在连接组学中的应用十分重要：神经元网络和神经之间的连接必须在广泛、连续的范围内进行全面研究。 |

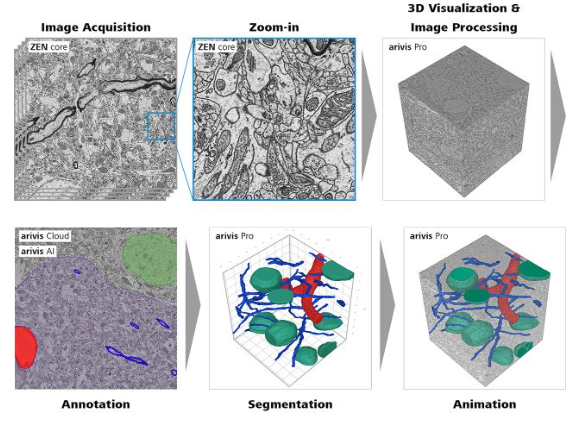

从图像采集到三维结果
用于连续切面成像的蔡司软件 蔡司软件将各个Volutome硬件组件相结合，使连续切面工作流程更加流畅且易于使用。切割操作和成像过程由蔡司ZEN core控制——其工作台提供直观的结构来控制设置、样品和刀具方法以及切割和图像采集的参数。 一旦采集到数据且预计算已应用于拼接和z轴序列图像对齐，便可用蔡司arivis Pro显示和处理结果。 通过蔡司arivis系列的软件，您可以对数据进行注释、分层定位和分析，从图像中获取更多信息，使您的结果更加完善。 |
|
蔡司Volutome应用案例
连续切面扫描电子显微镜应用案例

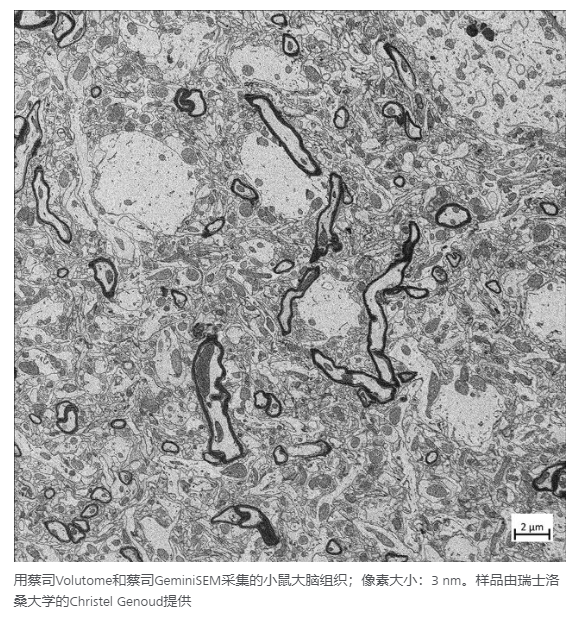

神经科学
神经科学领域的研究人员不断努力，以进一步了解神经元连接和信号通路。连续切面成像是对具有长而细的突起（如树突和轴突）的神经元进行成像和跟踪的理想解决方案。蔡司Volutome能够以高分辨率在所有三个维度上采集大型拼接图像。样品可切割为薄至25 nm、像素尺寸小至3 nm的切片，以便在较长距离内准确追踪树突和轴突。

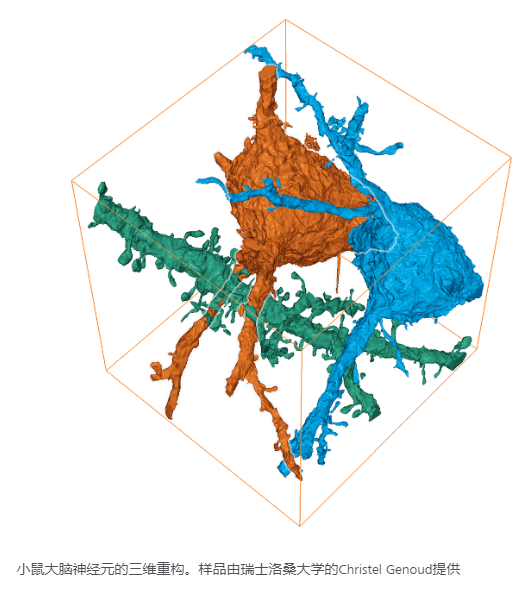

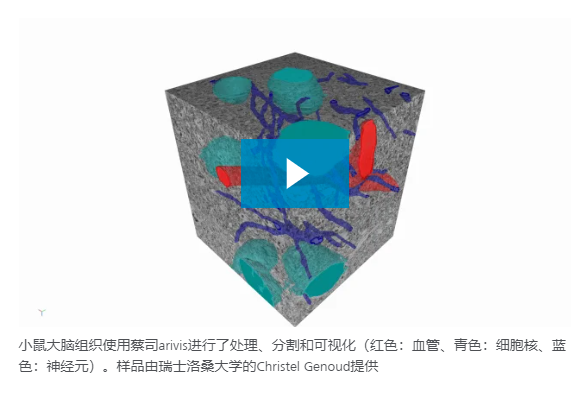

小鼠大脑组织的三维重构
像素大小：6 nm
切割厚度：25 nm
尺寸：43 µm × 43 µm × 45 µm（1800个切片）
EHT：1.2 kV/ Ip：90 pA
驻留时间：分别为0.8和1.6 µs
通过蔡司GeminiSEM 460采集
细胞生物学
高分辨率成像对于显示细胞和细胞成分的超微结构至关重要。大面积裸露的树脂样品极易产生电荷。局部电荷补偿器可以避免产生荷电效应，从而获得高质量的图像。蔡司Volume BSD的灵敏度可在不影响图像衬度或采集时间的情况下实现低电压成像。在这种条件下，研究人员可以轻松识别和分析各种细胞成分，如线粒体和高尔基体，甚至囊泡。

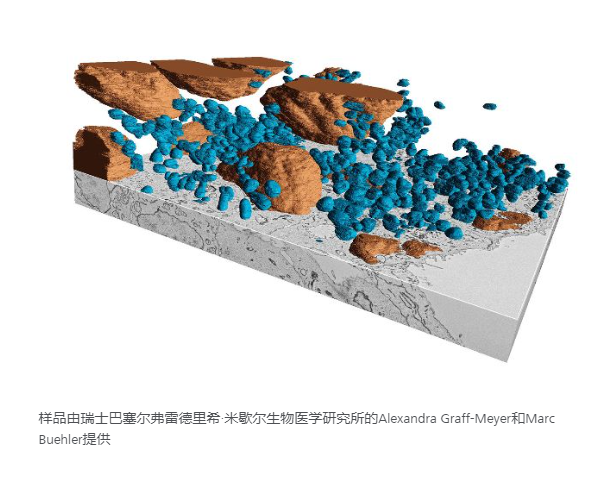

转基因干细胞
像素大小：10 nm
切割厚度：30 nm
尺寸：51 µm × 51 µm × 15 µm（~550个切片）
EHT：1.5 kV / Ip：100 pA
驻留时间：2.8 µs
通过蔡司GeminiSEM 460采集
植物学
植物学需要了解受干旱、气候变化、污染和基因因素影响的微观关系。这些因素会影响植物的健康状态，从而影响农作物产量和食物生产，并最终影响人类的健康。由于植物样品具有细胞壁和液泡等解剖结构，对其进行成像可能并不容易。在进行连续切面成像时，生物样品必须包埋在树脂中。使用Volume BSD在低电压下进行高速采集，以及使用局部电荷补偿器，可以实现高衬度的植物成像。

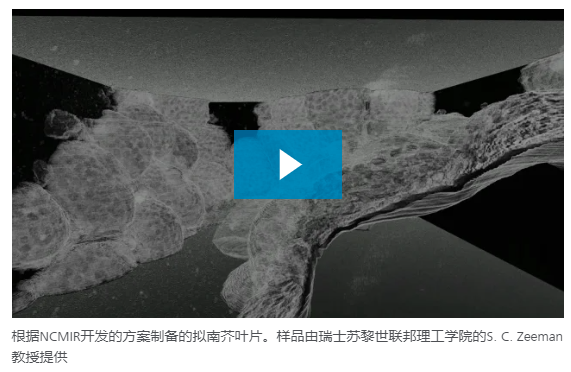

拟南芥叶
像素大小：6 nm
切割厚度：40 nm
尺寸：36 µm × 36 µm × 16 µm（400个切片）
EHT：1.5 kV / Ip：110 pA
驻留时间：1 µs
通过蔡司GeminiSEM 460采集
组织成像
体电镜能够对更大的样品尺寸进行成像，让较大组织切片的可视化成为众多不同学科领域生命科学家的常规应用。无论是处理肿瘤和活体组织检查、器官，还是组织切片、类器官、模式生物的胚胎等等，连续切面成像均可在更广的三维环境中对大体积样品进行成像和分析。您可以研究健康或病态下的样品，或是检查代谢变化、基因因素、药物治疗等的影响。

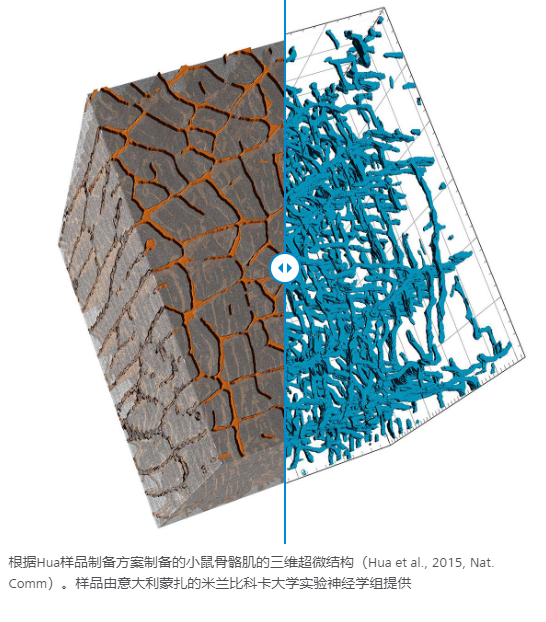

小鼠骨骼肌
像素大小：3 nm
切割厚度：100 nm
尺寸：18 µm × 15 µm × 25 µm（250个切片）
EHT：2 kV /孔径：20 µm，大束流
驻留时间：1 µs
通过蔡司GeminiSEM 360采集
