Harmony 点胶模块
Harmony 点胶模块支持的应用范围从连续喷雾或槽式涂布到要求苛刻的超高速间歇应用。

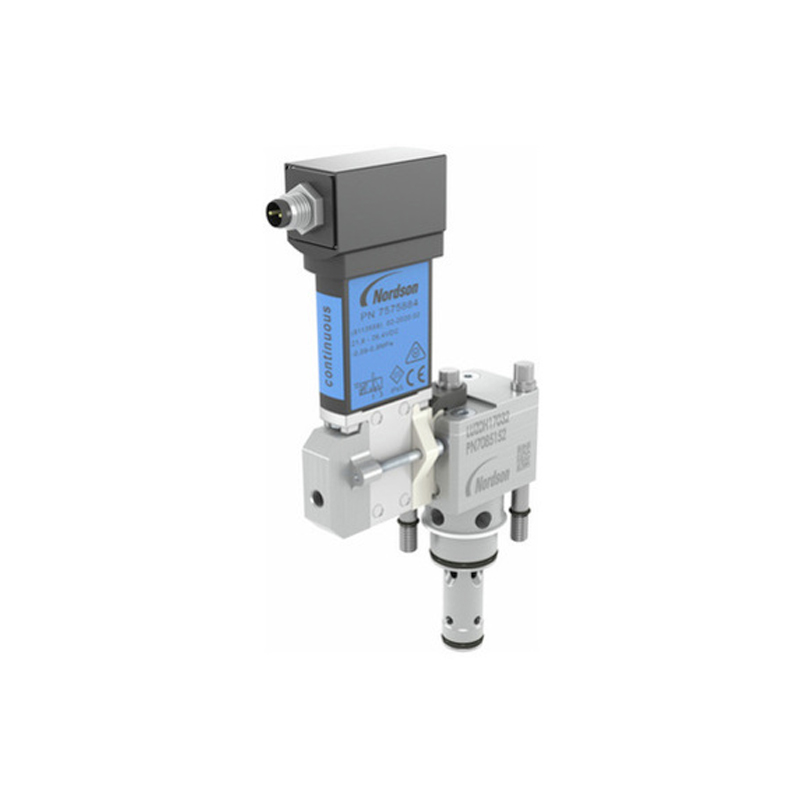

连续模块：这些模块专为连续喷雾或槽点胶应用而设计。 Harmony 连续模块具有强大且经过验证的球阀设计。螺线管可以与单个模块或一组连续分配模块集成。

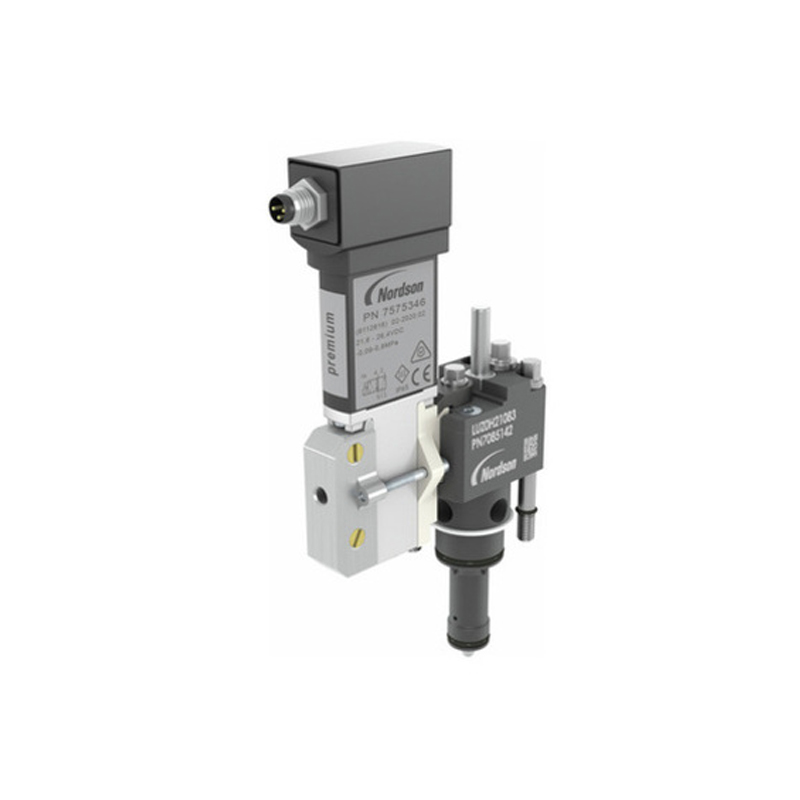

间歇模块： Harmony 间歇式模块有两种不同的选择，旨在适应间歇式喷雾或槽点胶应用。所有间歇式模块均采用高性能的闭合时回缩针和阀座设计，以增强图案的前缘和后缘。

特征：

提供连续、标准间歇和优质高速间歇选项

在模块的整个生命周期内快速、一致的响应

提高涂层方向的图案均匀性；减少“锤头”

可互换的通用孔点胶模块

高度工程化的模块具有专有涂层

所有产品都可以通过方便的套件完全重建

OptiStroke™ 兼容性（仅限高级间歇模块）

好处

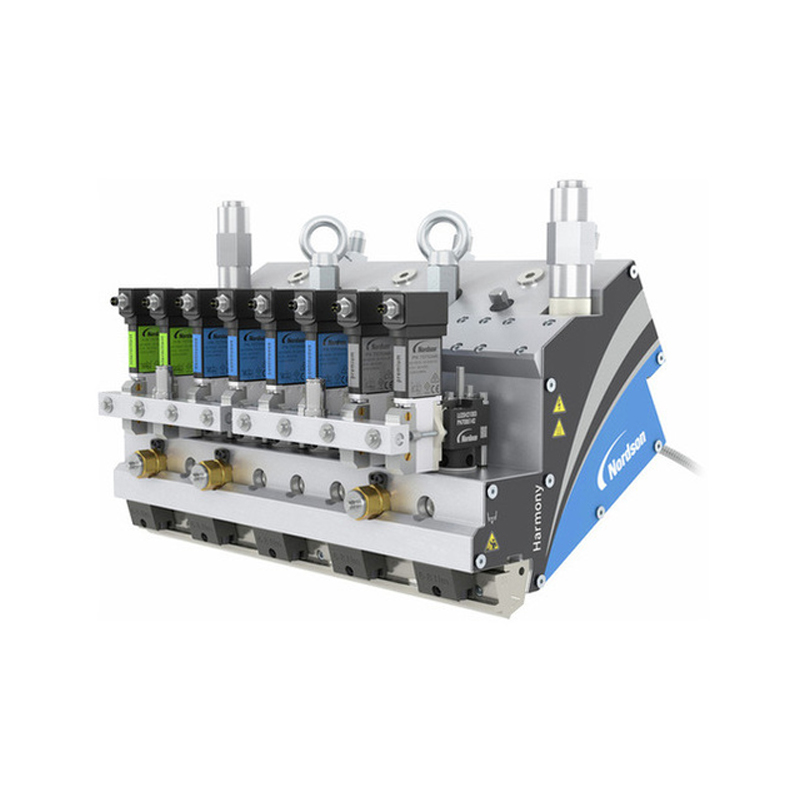

连续和间歇模块可以组合在同一个涂抹器上，以适应图案要求

能够以高生产速度创建更短的图案或更短的图案间隙

即使在高速间歇应用中也能保持模式位置，而对时间补偿的需求最少

与广泛的粘合剂扩展兼容性

可以在现场更新模块以将连续应用转换为间歇应用，反之亦然。

扩展使用寿命以降低总拥有成本

通过针行程检测验证模块响应

技术参数

间歇模块
液压流量@25 Bar ³	10,000 厘泊时每分钟 180 克
驱动气压 ¹	推荐 5 至 6 bar（73 至 88 psi）
开关速度“高级”²	高达每分钟 15,00 次循环或开/关周期为 4 毫秒
开关速度“间歇性”²	高达每分钟 12,00 个循环或开/关周期为 5 毫秒
电磁铁电压	21.6 至 26.4 VDC
电磁驱动“高级”	每个 Selonoid 1.9A4
电磁驱动“间歇”	每个电磁阀 1.1A4
电磁阀连接	M8 3 针连接器
电磁阀耗气量	75 升/分钟（2.6 立方英尺）@15,000 次循环/分钟

连续模块
液压流量@25 Bar ³	10,000 厘泊时每分钟 340 克
驱动气压¹	推荐 5 至 6 bar（73 至 88 psi）
电磁铁电压	21.6 至 26.4 VDC
电磁阀电源消耗	每个电磁阀 3 W
电磁阀连接	M8 3 针连接器

¹必须使用无油空气。
²最大循环数取决于操作和控制气压以及胶粘剂粘度。
³液压流量取决于操作系统压力和胶粘剂粘度
⁴直接在螺线管接头处测量
