产品介绍

Novascan 是一款功能齐全的相控阵检测工具，除具备相控阵功能、独立两通道TOFD检测功能外，国内外首次在便携机上实现了3D全聚焦技术，成像清晰细腻；同时支持百万焦点2D全聚焦成像（TFM）及全矩阵数据采集（FMC）,更清晰地显示微小缺陷。

产品特点

●双重角色

Novascan设备提供FPGA直接方式，兼具板卡功能，可向用户输送底层数据，更加方便研究院、高校等用户进行自定义二次开发。

●强大的3D视图功能

支持3D视图，缺陷在3D工件内直观展示，缺陷位置，大小直观明确，性质判定更加方便快捷。

●强大的扫查工艺模拟功能

具备全新的扫查计划流程，可实现3D聚焦法则模拟、多组同时模拟等功能，且大大简化了用户设置界面，能够在最短的时间内完成工艺仿真和校准等必要步骤。

●更全面的应用领域

设备配备了二维编码接口，能够实现高速二维扫查；支持面阵、双面阵扫查，可用于奥氏体不锈钢试件检测。支持多组同时检测，更适合进行复杂的检测场景。

技术参数

参数分类	参数选项	相控阵通道	常规通道
配置	接收/发射	32/128	2/2
	探测延时范围	0-80μs	0-80μs
	声速	340~15240m/s	340~15240m/s
脉冲发生器	检测模式	PE	PE/PC/TT/TOFD
	脉冲电压	100V/200V	100V/200V/400V
	脉冲方式	负方波、双极性方波	负方波
	脉冲宽度	30~1000ns，步进2.5ns	30~1000ns/2.5ns
	脉冲上升时间	<8ns	<8ns
	PRF	20KHz、40KHz 可选	20KHz
	延迟	0-20μs/2.5ns	0-20μs/2.5ns
接收器	增益范围	0~120dB	0~120dB
	带宽	0.5~18MHz	0.5~20MHz
	输入阻抗	200Ω
	输入电容	60pF
	接收延迟	0-20μs/2.5ns	50μs/0.1μs
数据采集	采样率	100MHz	100MHz
	同步	始脉冲或闸门
	焦点数量	512（可定制1024）	NA
	聚焦类型	真实深度，半声程，投影，任意面	NA
	检波	FW/HW+/HW-/RF	FW/HW+/HW-/RF
扫描与显示	扫描类型	线性/扇形扫查/全聚焦	NA
全聚焦	最大点数	最大400万
	全聚焦孔径	64/128
	全聚焦模式	TT,TTT,TTTT,LL,LLL,LLLL,TLT,TLL,LLT
自适应滤波		有
频带滤波器		全数据实时平均
闸门	闸门数	3
	闸门阀值	0-98%
	闸门模式	深度、声程、矩形
扫描与显示	显示模式	A/D/C/L/3D/Top-C/TFM	A/B(TOFD)
扫描与显示	测量单位	毫米 mm、英寸 inch	mm
TCG	点数	16	16
	最大增益量	40dB	40dB
	最大增益斜率	40dB/μs	40dB/μs
检测报告		WORD格式
数据存储	可插拔存储器	U盘/SSD卡（64G）
数据存储	单个文件大小	4G
显示器	尺寸	10.4 inch
	分辨率	1024*768pixel
	可视区域	211mm*158mm
	类型	IPS电容式触摸屏
I/O接口	USB3.0	2个
	以太网	2个，上接 x86,1000Mb/s;下接 FPGA,1000Mb/s
	WIFI	支持USB外置WIFI传输定制
	视频输出	HDMI 1.4b
	编码器	LEMO 16-pin
语言		中文/英文
电池和电源	直流供电电压	15V DC 100W
	电池类型	锂电池11.25V/99.6Wh
	连续工作时间	约4小时
外壳	尺寸	360mm×260mm×130mm
外壳	重量	6Kg(不含电池)
IP等级		IP65

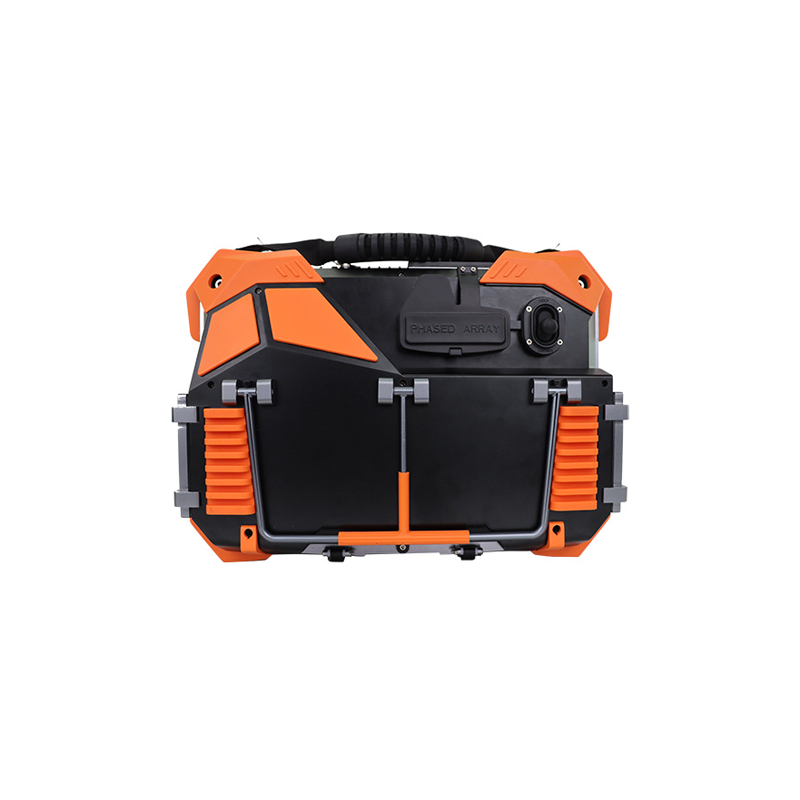

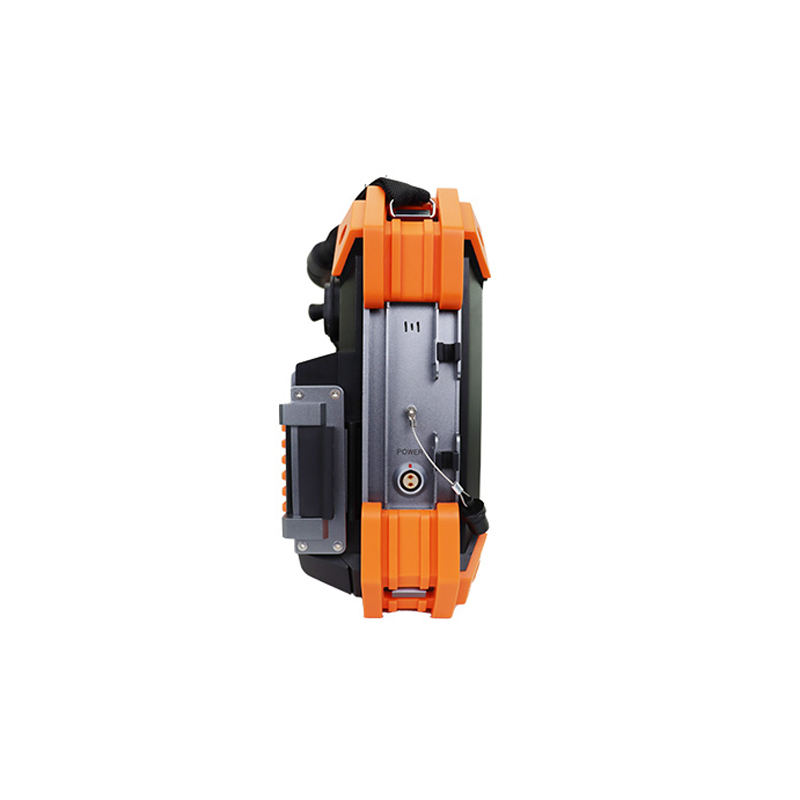

多浦乐 便携式全聚焦相控阵超声检测仪 NOVASCAN
