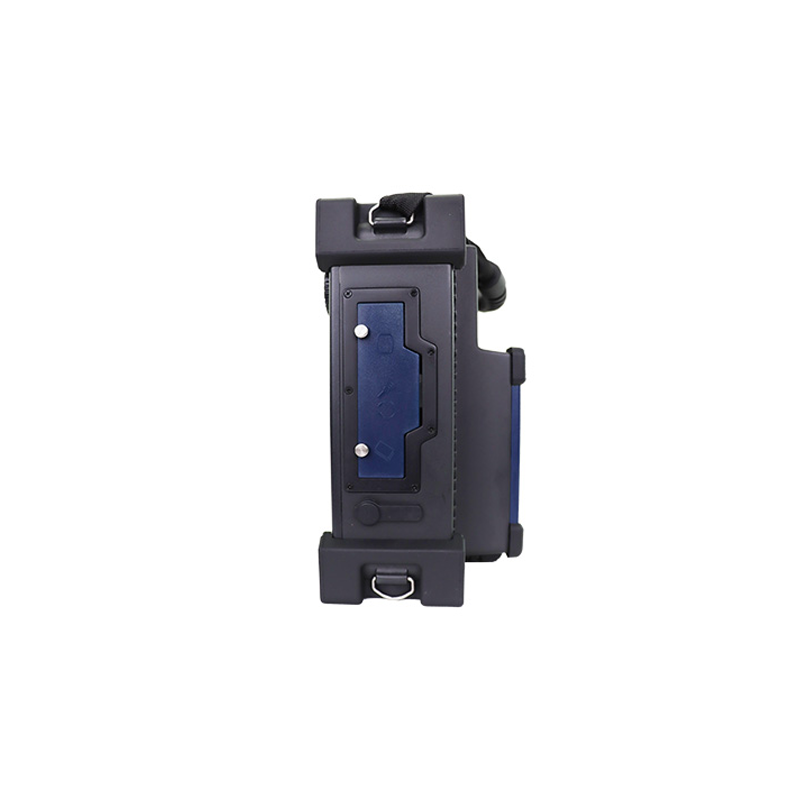

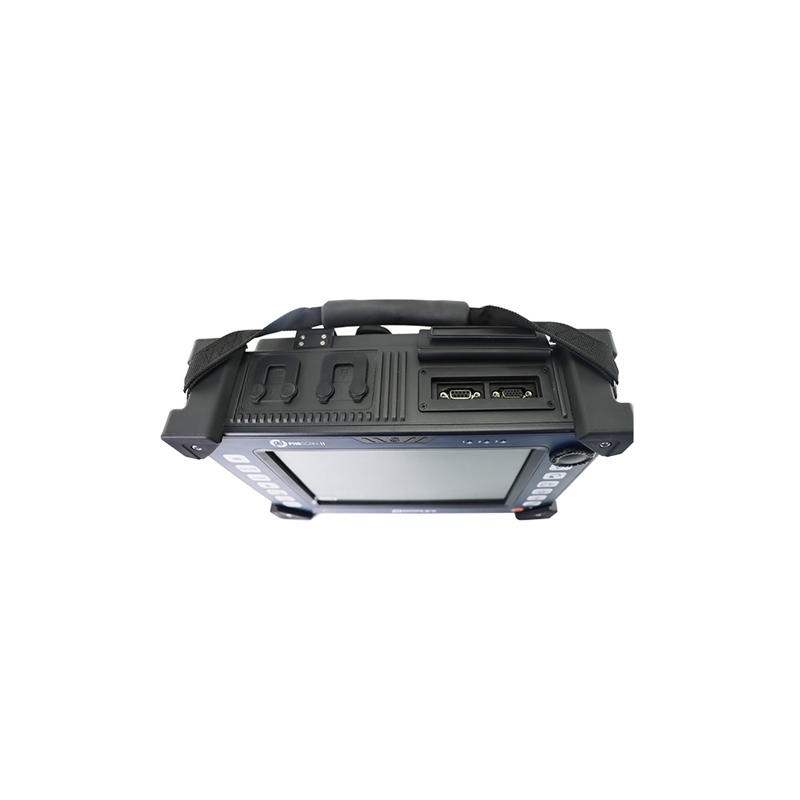

多浦乐 便携式相控阵超声检测仪 PHASCAN II

配置

接收/发射

32/128

2/2

范围

9900μs

9900μs

声速

635~15240m/s

635~15240m/s

聚焦法则数

1024

脉冲发生器

检测模式

PE/PC

PE/PC/TT/TOFD

脉冲电压

50V/100V

100V/200V/400V

脉冲方式

负方波

负方波

脉冲宽度

30~500ns

30~500ns

脉冲上升时间

<8ns

<8ns

脉冲重复频率PRF

20KHz

20KHz

延迟

10μs/2.5ns

10μs/2.5ns

阻尼

NA

50Ω/500Ω

接收器

增益范围

0~80dB

0~110dB

带宽

0.5~20MHz

0.5~20MHz

输入阻抗

200Ω

200Ω

输入电容

60pF

60pF

接收延迟

10μs/2.5ns

10μs/2.5ns

扫描与显示

扫描类型

线性/扇形扫查

NA

显示模式

A/B/C/S扫描，PA-TOFD

A/B/C,TOFD

测量单位

mm/inch

mm/inch

DAC

点数

16

数据采集

采样率

100MHz

100MHz

TCG

点数

16

最大增益量

40dB

最大增益斜率

40dB/μs

闸门

门限

A/B/I

闸门阈值

0~98%

闸门触发模式

峰值/前沿

检测报告

HTML

综合数据存储

可插拔存储器

U盘/SD卡/SSD(内置)

显示器

尺寸

10.4   inch

分辨率

800*600   pixel

类型

TFT   LCD 电容式触摸屏

I/O接口

USB

3个

以太网

100/1000M

视频输出

DVI/HDMI

编码器

双轴

语言

中文/英文

电池和电源

直流供电电压

15V   DC 4A

电池类型

锂电池

充电方式

主机上充电，可同时操作设备

连续工作时间

约6小时

外壳

尺寸

325mm*230mm*130mm

重量

4.5Kg（不含电池）
