71242 小尺寸量测探头
Chroma 71242 小尺寸量测探头透过镜头模块的 收光路径设计，可精确量测各式小尺寸显示设备 ( 例如 : 智能型穿戴装置、手机 ) 及其他软性显示 装置等，采用非接触式量测设计，以量测小尺寸 面板的亮度与色彩表现。本产品系运用先进的数 位讯号处理器及光电转换技术研发而成，搭配精 密的光学组件与电路设计，具有高速、精确、稳 定之色彩测量及闪烁测试能力。
小尺寸显示器量测口径
71242小尺寸显示器色彩分析仪透过镜头模组的收光路径设计，可精确量测各式小尺寸显示装置(X.智慧型穿戴装置、手机)及其他软性显示装置等。
光学系统架构
71242显示器色彩分析仪之光学系统架构，可精确量测各式显示装置及其他软性显示装置等。
配备小巧轻便的电动校正快门(Motorized shutter module),由待测光源所发出之光线经由聚光物镜汇聚进入光均匀化模组，在模组中均匀将待测面积上各点所发出之光混合后，等量投射在X、Y、Z滤镜补偿之侦测装置，减少人工校正的时间成本。
高对比量测
近年来由视讯电子标准协会(VESA)针对显示器产业，订定明确的DisplayHDR规范，从入门HDR400到高阶的HDR1400等阶级标准，从0.02cd/m2~1400cd/m2的亮度对比，对比越高影像越逼真。根据标准的建立显示器画面表现也相对的提升。高动态范围(HD)让画面呈现亮处更亮、暗处更暗的高对比显示，再加上LCD搭配MiniLED背光日渐蓬勃发展，高对比度量测需求亦逐渐攀升，71242特别针对此需求进行研发，使其具备0.001cd/m2~5000cd/m2亮度达到百万对比之量测能力
光均匀化模组
为降低光通量传递的损耗可相对提高入光量的可使用率，是系统能够在较低亮度的测量模式下，达成快速且精确量测的主要因素。首先，透过光均匀化模组的使用，除了可达成入光量之均匀化，并可使得入光量在系统中因传递而造成的损耗大幅减少，进而提高入光量之使用效率。其次，藉由使用高穿透率之Y滤镜与高感光度之光侦测器，所形成之高感度侦测装置，再进一步提升入光量之使用效率，而实现精确的超低亮度量测结果。
ADC模拟转数位转换器
搭载了20 bit结合多档位切换超高解析度的A/D转换器、结合pA级高精准量测电路(pA precision current measurement),大大提高亮度与色度量测范围，搭配Chroma开发的快速演算法，可将量测到的模拟值更快速转换成精准数字。

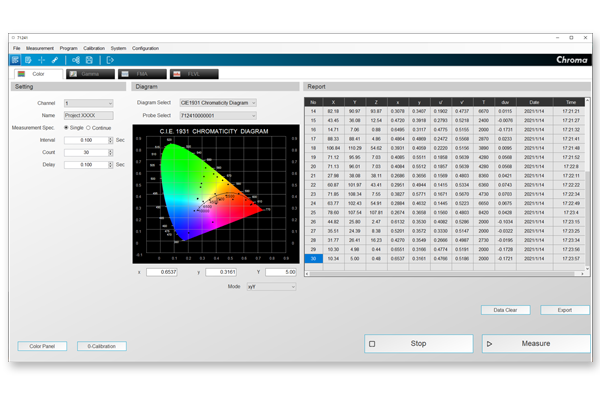

光学量测软体
71242显示器色彩分析仪所搭配的光学量测软体，可将色彩分析仪量测到的资料撷取到电脑上，并可将其储存到电脑及汇入到报表内处理。随附SDK光学量测软体的程式范本，让使用者能快速的开发适合其所需的测试程式。
色彩量测
数位类比同时显示，提供xyY、T△uVY、u'V‘Y、XYZ等4种不同的显示模式，可依使用者需求选择所需要的量测模式来进行量测，并可设定单次量测或连续量测。
Gamma量测
提供红色、绿色、蓝色及白色四色之Gamma量测，除了可显示标准Gamma曲线外，同时显示每个颜色量测完成后的Gamma曲线及Gamma值，可依需求设定最多达4096(12bit)色阶量测。
Flicker量测
71242的光侦测头支援FMA及FLVL两种Flicker量测模式，FMA Flicker量测模式可看出亮度的变化(AC)与基本量(DC)的比值关系(AC/DC);FLVL(JEITA/VESA)Flicker量测模式，可分离所有不同频率的AC量，透过光学量测软体的图表可显示出每个频率的Flicker值，更容易判读出产生的Flicker的频率点是在何处。
本机应用范围
穿戴装置、手机、笔记型电脑、显示器、平板、相机、医疗设备、交通工具、VR/AR等影像相关产品。
技术参数
Model | 71242 |
量测面积 | Ø10mm / 0.39 inch |
量测距离 | 30 ±10 mm |
显示范围 | 亮度 | 0.0001 to 3,000 cd/m2 |
色度 | 4 or 3 digits display |
亮度 *2 | 量测范围 | 0.001 to 3,000 cd/m2 |
精准度 | 0.001 to 0.009 cd/m2 | ±9% |
0.01 to 0.09 cd/m2 | ±2.5% |
0.1 to 0.9 cd/m2 | ±2.0% |
1 to 9 cd/m2 | ±2.0% |
10 to 99 cd/m2 | ±1.5% |
>100 cd/m2 | ±1.5% |
重复精度 | 0.001 to 0.009 cd/m2 | 7% |
0.01 to 0.09 cd/m2 | 1% |
0.1 to 0.9 cd/m2 | 0.25% |
1 to 99 cd/m2 | 0.10% |
>100 cd/m2 | 0.10% |
色度 *2 | 量测范围 | 0.01 to 3,000 cd/m2 |
精准度 | 0.01 to 0.09 cd/m2 | ±0.003 |
0.1 to 0.9 cd/m2 | ±0.002 |
1 to 9 cd/m2 | ±0.002 |
10 to 99 cd/m2 | ±0.002 |
>100 cd/m2 | ±0.002 |
重复精度 | 0.01 to 0.09 cd/m2 | 0.0020 |
0.1 to 0.9 cd/m2 | 0.0008 |
1 to 9 cd/m2 | 0.0003 |
10 to 99 cd/m2 | 0.0002 |
>100 cd/m2 | 0.0002 |
闪烁对比量测法 (FMA) | 量测范围 | 5 cd/m2 以上 |
精确度 | ±0.4% (Flicker frequency: 30 Hz AC/DC 10 % sine wave) ±0.7% (Flicker frequency: 60 Hz AC/DC 10 % sine wave) |
重复精度 (2σ) | 0.3% (Flicker frequency: 20 to 65 Hz AC/DC 10 % sine wave) |
闪烁 JEITA/VESA 量测法 *2 | 量测范围 | 5 cd/m2 以上 |
显示范围 | 6~240Hz |
精准度 | ±0.35dB (Flicker frequency: 30 Hz AC/DC 4 % sine wave) ±0.35dB (Flicker frequency: 30 Hz AC/DC 1.2 % sine wave) |
重复精度 (2σ) | 0.1dB (Flicker frequency: 30 Hz AC/DC 4% sine wave) 0.3dB (Flicker frequency: 30 Hz AC/DC 1.2% sine wave) |
量测速度 | xyY | 0.15 cd/m2 以下 : 1 次 / 秒 0.15 cd/m2 以上 : 6 次/ 秒2 cd/m2 以上 : 18 次 / 秒 |
FMA | 20 次 / 秒 |
JEITA/VESA | 1 次 / 秒 (at 1 Hz pitch) ;
3 次 / 秒 (at 10 Hz pitch) |
量测同步模式 | NTSC, PAL, EXT, UNIV, INT, M (4ms to 4s) |
使用者校正 Channel | 100 组 |
作业温度 / 湿度范围 | 10ºC to 30ºC (50ºF to 86ºF)；
小于 75% 相对湿度 ( 无凝结 ) |
储存温度 / 湿度范围 | 0ºC to 40ºC (32ºF to 104ºF)；
小于 75% 相对湿度 ( 无凝结 ) |
输入电压范围 | 5V (USB2.0) |
体积 (HxWxD) | 60 x 60 x 184 mm / 2.4 x 2.4 x 7.26 inch |
重量 | 0.64 Kg / 1.41 lb |
*1: 由 Chroma 对应之信号产生器可控制信号输出及探头量测功能
*2: 依据 Chroma 的测试条件。参考标准 : IEC 61747-6, EIAJ ED-2522, ASTM E455-03, VESA Standard
订购信息
71242: 小尺寸量测探头
71241: 高精度通用量测探头
2238 : 视频信号图形产生器 ( 选购 )
2918 : 平面显示器测试器 ( 选购 )
