台湾chroma 高精度通用测量探头 71241

品牌名称:台湾Chroma

产品型号:71241

产品规格
产品介绍
Chroma 71241 高精度通用测量侦测头,采用非 接触式量测设计,以量测显示器面板的亮度与色 彩表现。本产品系运用先进的数字信号处理器及 光电转换技术研发而成,搭配精密的光学组件与 电路设计,具有高速、精确、稳定之色彩测量及 闪烁测试能力。 71241 配备符合 CIE 1931 配色函数之传感器, 可精确量测显示器面板之亮度与色度。用户可 自由切换多种不同之显示模式,包含色度坐标 xyY、TΔuvY、u´v´Y、XYZ 四种量测模式及 闪烁量测 FMA、FLVL 两种量测方法。71241 为 特别针对显示器特性设计,可符合其 0.001cd/ m2 低亮度之量测需求。 71241 特别针对自动化需求,在不使用计算机的情 况下,可与 Chroma 信号产生器 *1 结合达成自动 化测试需求;71241 亦可使用计算机操作,进一步 提供对比量测、结果判定及 可程序化测试项目 之功能,使能满足客户自动化测试之需求,进而 达到提升生产效率之目的。
渠道商
产品详情

71241 高精度通用测量探头
Chroma 71241 高精度通用测量侦测头,采用非 接触式量测设计,以量测显示器面板的亮度与色 彩表现。本产品系运用先进的数字信号处理器及 光电转换技术研发而成,搭配精密的光学组件与 电路设计,具有高速、精确、稳定之色彩测量及 闪烁测试能力。 71241 配备符合 CIE 1931 配色函数之传感器, 可精确量测显示器面板之亮度与色度。用户可 自由切换多种不同之显示模式,包含色度坐标 xyY、TΔuvY、u´v´Y、XYZ 四种量测模式及 闪烁量测 FMA、FLVL 两种量测方法。71241 为 特别针对显示器特性设计,可符合其 0.001cd/ m2 低亮度之量测需求。 71241 特别针对自动化需求,在不使用计算机的情 况下,可与 Chroma 信号产生器 *1 结合达成自动 化测试需求;71241 亦可使用计算机操作,进一步 提供对比量测、结果判定及 可程序化测试项目 之功能,使能满足客户自动化测试之需求,进而 达到提升生产效率之目的。

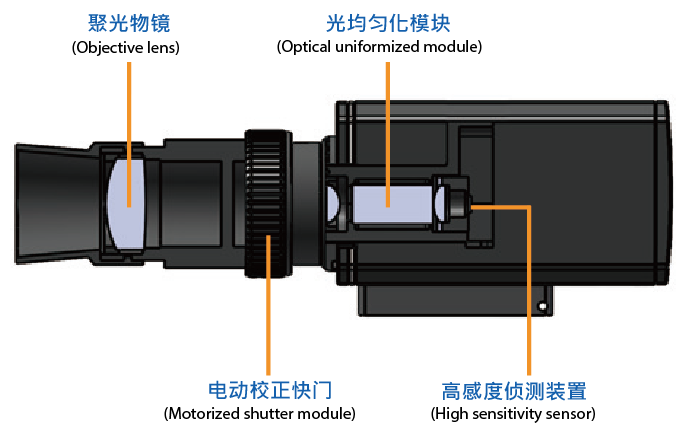

光学系统架构

71241显示器色彩分析仪之光学系统架构,可精确量测各式显示装置及其他软性显示装置等。

配备小巧轻便的电动校正快门(Motorized shutter module),由待测光源所发出之光线经由聚光物镜汇聚进入光均匀化模组,在模组中均匀将待测面积上各点所发出之光混合后,等量投射X、Y、Z滤镜补偿之侦测装置,减少人工校正的时间成本。

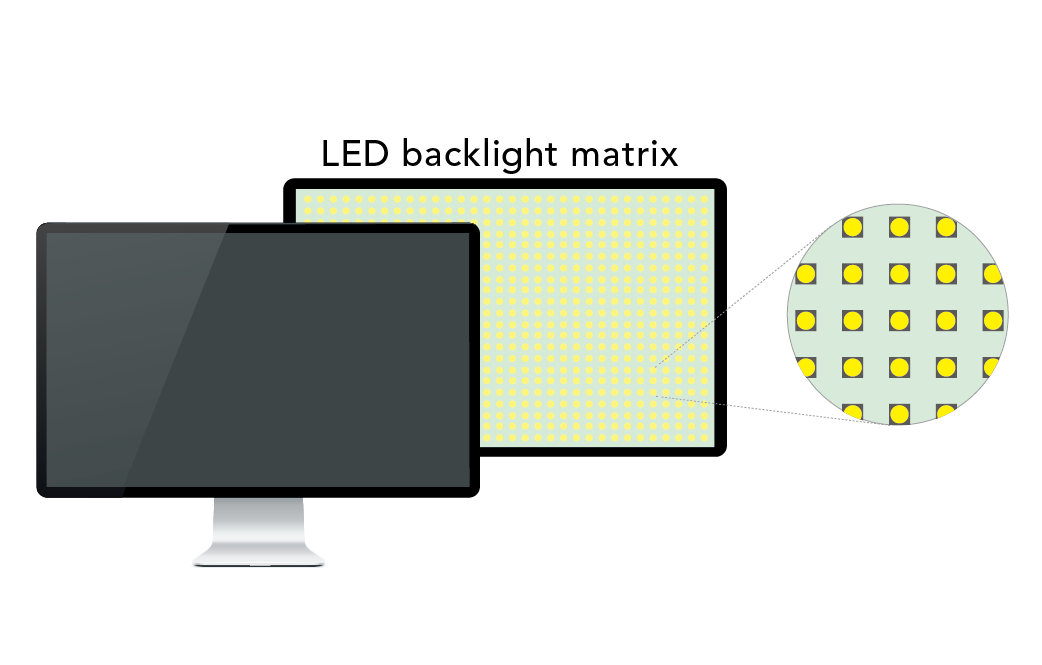

高对比量测

近年来由视讯电子标准协会(VESA)针对显示器产业,订定明确的DisplayHDR规范,从入门HDR400到高阶的HDR1400等阶级标准,从0.02cd/m2~1400cd/m2的亮度对比,对比越高影像越逼真。根据标准的建立显示器画面表现也相对的提升。高动态范围(HD)让画面呈现亮处更亮、暗处更暗的高对比显示,再加上LCD搭配MiniLED背光日渐蓬勃发展,高对比度量测需求亦逐渐攀升,71241特别针对此需求进行研发,使其具备0.001cd/m2~6000cd/m2亮度达到百万对比之量测能力。

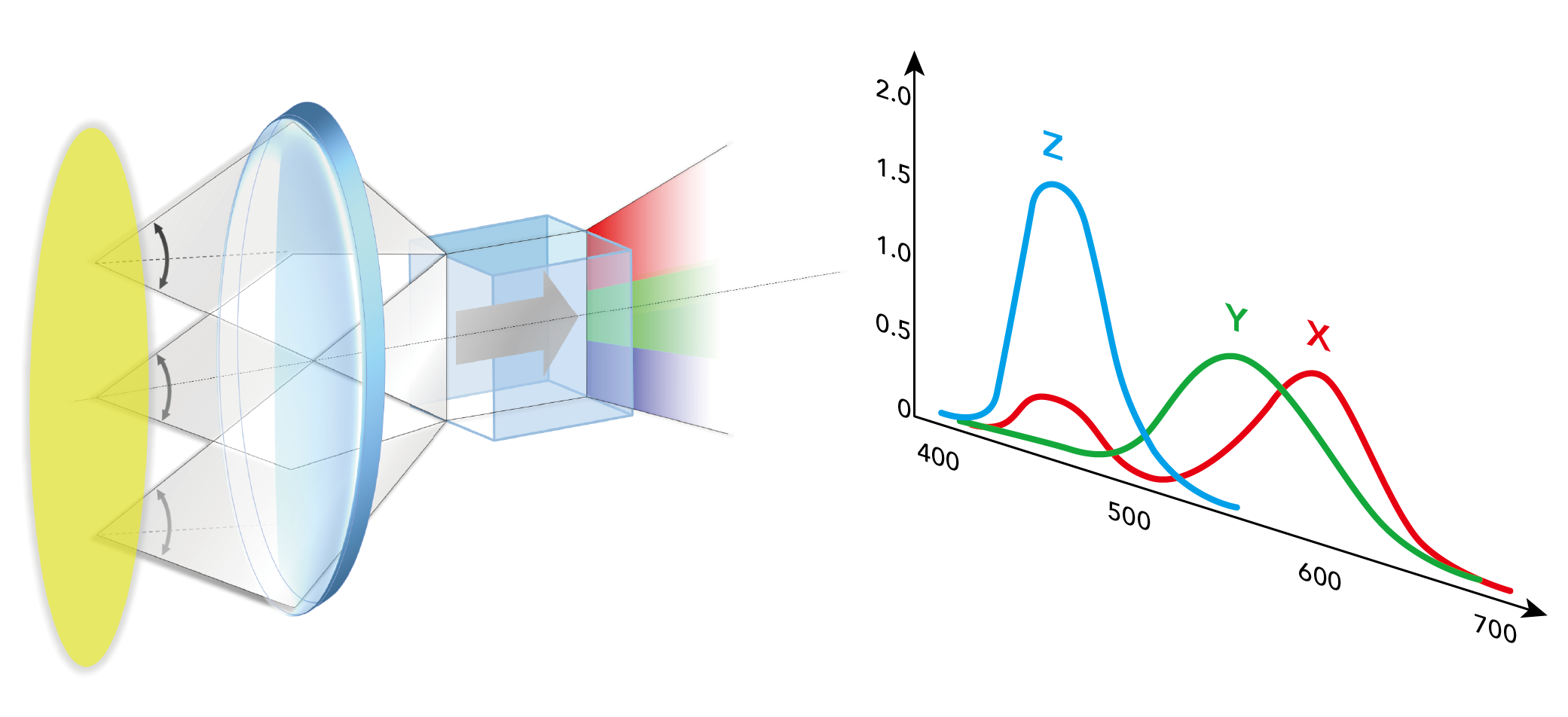

光均匀化模组

为降低光通量传递的损耗可相对提高入光量的可使用率,是系统能够在较低亮度的测量模式下,达成快速且精确量测的主要因素。首先,透过光均匀化模组的使用,除了可达成入光量之均匀化,并可使得入光量在系统中因传递而造成的损耗大幅减少,进而提高入光量之使用效率。其次,藉由使用高穿透率之Y滤镜与高感光度之光侦测器,所形成之高感度侦测装置,再进一步提升入光量之使用效率,而实现精确的超低亮度量测结果。

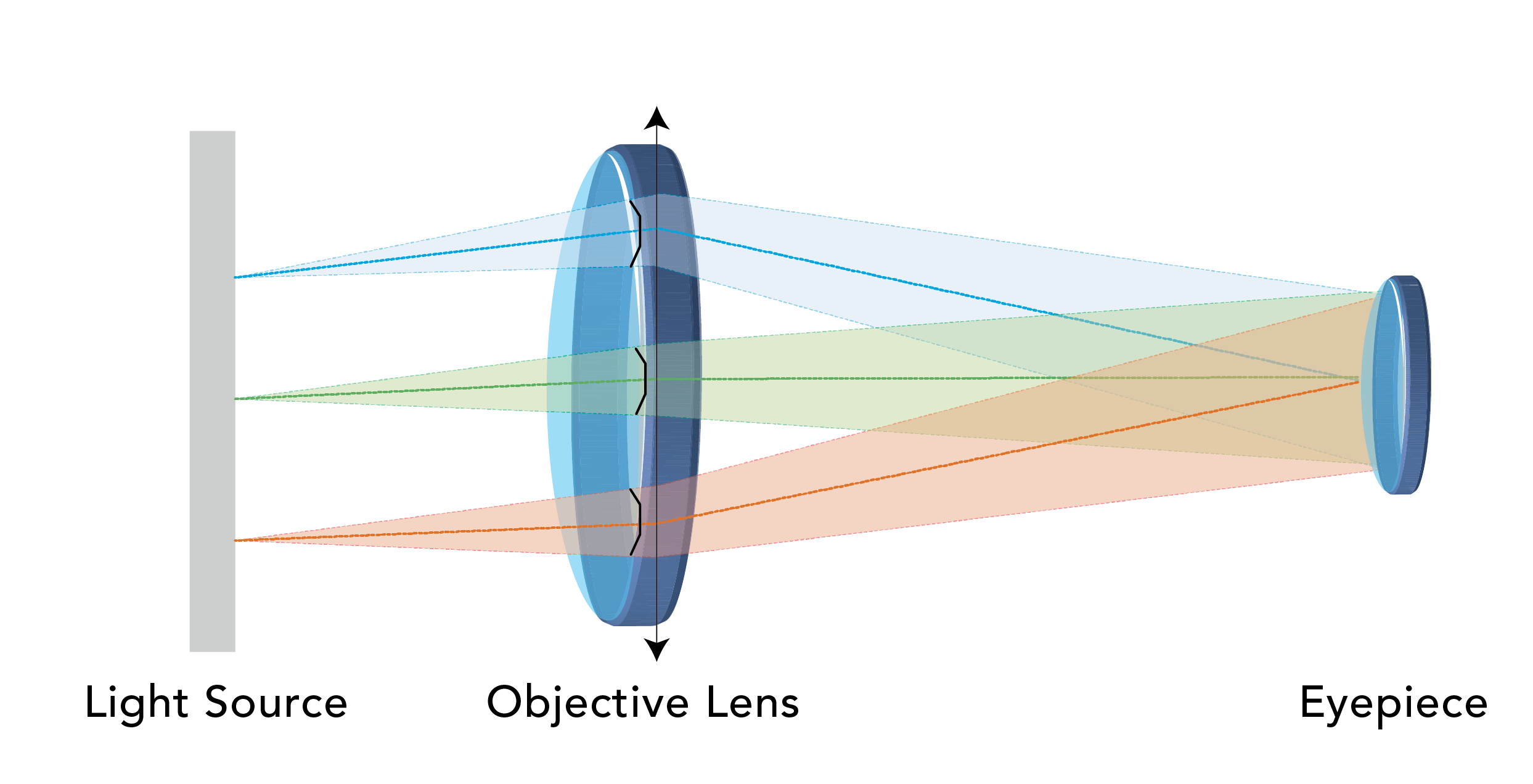

物方远心光学系统

71241符合1EC61747-6及E1AJED-2522之标准的建议,光可接收角度应设计在5°之间。71241透过物方远心光学系统的设计,在量测范围内的光接收角度将沿着于显示装置平面垂直方向呈现对称性。因此,色彩分析仪的光可接收角度相对于显示装置平面之法线方向为±2.5°。此外,色彩分析仪的远心准确率(Telecentricity)即光可接收角度中线与装置平面之法线之夹角误差仅小于0.25°。

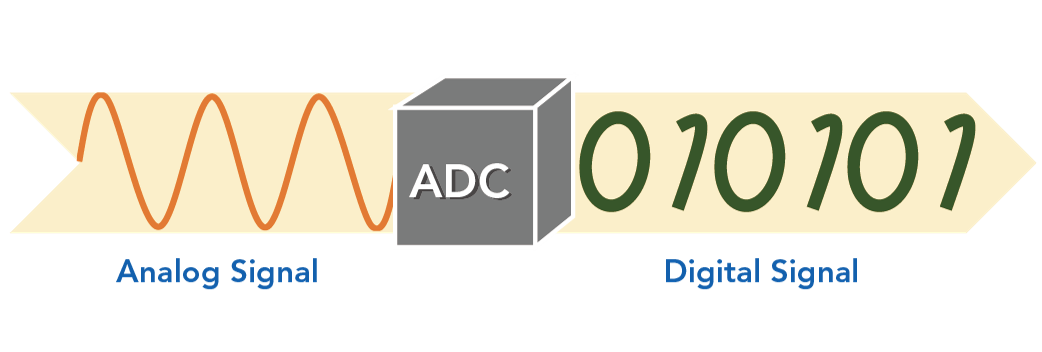

ADC模拟转数位转换器

搭载了20 bit结合多档位切换超高解析度的A/D转换器、结合pA级高精准量测电路(pA precision current measurement),大大提高亮度与色度量测范围,搭配Chroma开发的快速演算法,可将量测到的模拟值更快速转换成精准数字。



光学量测软体

71241显示器色彩分析仪所搭配的光学量测软体,可将色彩分析仪量测到的资料撷取到电脑上,并可将其储存到电脑及汇入到报表内处理。随附SDK光学量测软体的程式范本,让使用者能快速的开发适合其所需的测试程式。

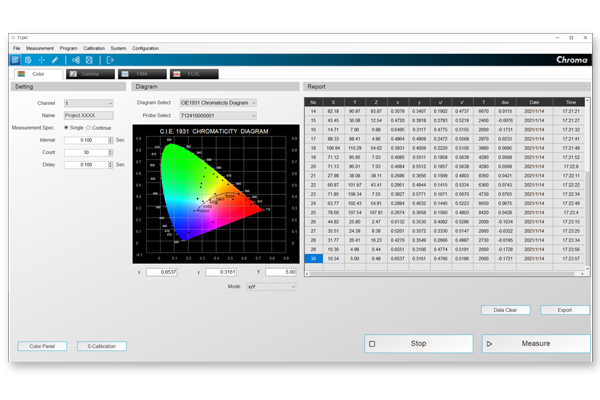

色彩量测

数位模拟同时显示,提供xyY、T△uVY、u'V'Y、XYZ等4种不同的显示模式,可依使用者需求选择所需要的量测模式来进行量测,并可设定单次量测或连续量测。

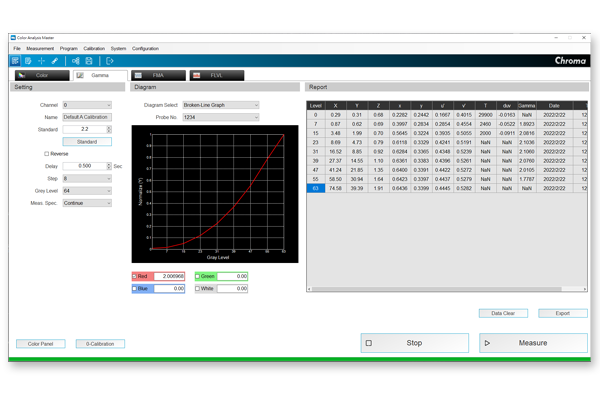

Gamma量测

提供红色、绿色、蓝色及白色四色之Gamma量测,除了可显示标准Gamma曲线外,同时显示每个颜色量测完成后的Gamma曲线及Gamma值,可依需求设定最多达4096(12bit)色阶量测。

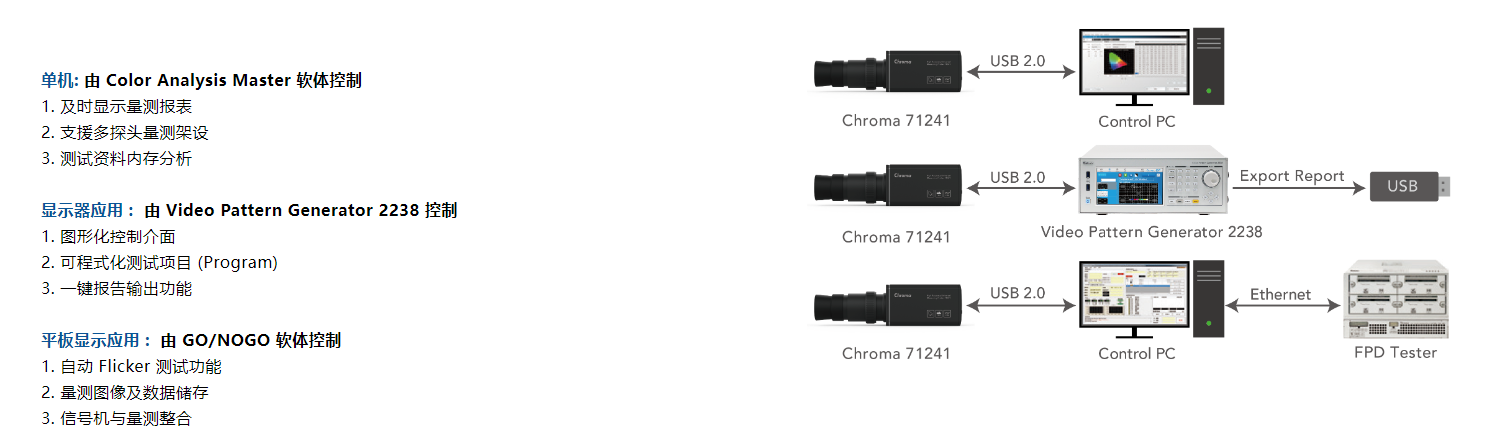

应用架构



本机应用范围

电视、手机、笔记型电脑、显示器、平板、相机、医疗设备、交通工具、户外显示器等影像相关产品。



技术参数

Model

71241

量测面积

Ø27mm / 1.06 inch

量测距离

30 ±10 mm

显示范围

亮度

0.0001 to 6,000 cd/m2

色度

4 or 3 digits display

亮度 *2

量测范围

0.001 to 6,000 cd/m2

精准度

0.001 to 0.009 cd/m2

±9%

0.01 to 0.09 cd/m2

±2%

0.1 to 0.9 cd/m2

±1.5%

1 to 9 cd/m2

±1.5%

10 to 99 cd/m2

±1.5%

>100 cd/m2

±1.5%

重复精度

0.001 to 0.009 cd/m2

10%

0.01 to 0.09 cd/m2

1%

0.1 to 0.9 cd/m2

0.40%

1 to 99 cd/m2

0.10%

>100 cd/m2

0.10%

色度 *2

量测范围

0.01 to 6,000 cd/m2

精准度

0.01 to 0.09 cd/m2

±0.003

0.1 to 0.9 cd/m2

±0.002

1 to 9 cd/m2

±0.002

10 to 99 cd/m2

±0.002

>100 cd/m2

±0.002

重复精度

0.01 to 0.09 cd/m2

0.0035

0.1 to 0.9 cd/m2

0.0015

1 to 9 cd/m2

0.0004

10 to 99 cd/m2

0.0003

>100 cd/m2

0.0002



闪烁对比量测法

(FMA)

量测范围

5 cd/m2 以上

精确度

±0.4% (Flicker frequency:30 Hz AC/DC   10 % sine wave)

±0.7% (Flicker frequency:60 Hz AC/DC   10 % sine wave)

重复精度 (2σ)

0.3% (Flicker frequency:20 to 65   Hz AC/DC 10 % sine wave)

闪烁 JEITA/VESA

量测法 *2

量测范围

5 cd/m2 以上

显示范围

6~240Hz

精确度

±0.35dB (Flicker frequency: 30 Hz   AC/DC 4 % sine wave)

±0.35dB (Flicker frequency: 30 Hz   AC/DC 1.2 % sine wave)

重复精度 (2σ)

0.1dB (Flicker frequency: 30 Hz AC/DC   4% sine wave) 0.3dB (Flicker frequency: 30 Hz AC/DC 1.2% sine wave)

量测速度

xyY

0.15 cd/m2 以下 : 1 次 / 秒

0.15 cd/m2 以上 : 6 次 / 秒2 cd/m2 以上 : 18 次 / 秒

FMA

20 次 / 秒

JEITA/VESA

1 次 / 秒 (at 1 Hz pitch) ; 3 次 / 秒 (at 10 Hz pitch)

量测同步模式

NTSC,PAL,EXT,UNIV,INT,M (2ms to 4s)

使用者校正 Channel

100

作业温度 / 湿度范围

10ºC to 30ºC (50ºF to 86ºF);
小于 75% 相对湿度 ( 无凝结 )

储存温度 / 湿度范围

0ºC to 40ºC (32ºF to 104ºF);
小于 75% 相对湿度 ( 无凝结 )

输入电压范围

5V (USB2.0)

体积 (HxWxD)

60 x 60 x 184 mm / 2.4 x 2.4 x 7.2   inch

重量

0.7 Kg / 1.54 lb

*1: 由 Chroma 对应之信号产生器可控制信号输出及探头量测功能

*2: 依据 Chroma 的测试条件。参考标准 : IEC 61747-6, EIAJ ED-2522, ASTM E455-03, VESA Standard

订购信息

71241: 高精度通用测量侦测头
2238 : 视频信号图形产生器 ( 选购 )

2918 : 平面显示器测试器 ( 选购 )
