台湾chroma 电源模块 A223808

A223808 电源模块

以下内容为本产品初步规格，若有调整恕不另行通知

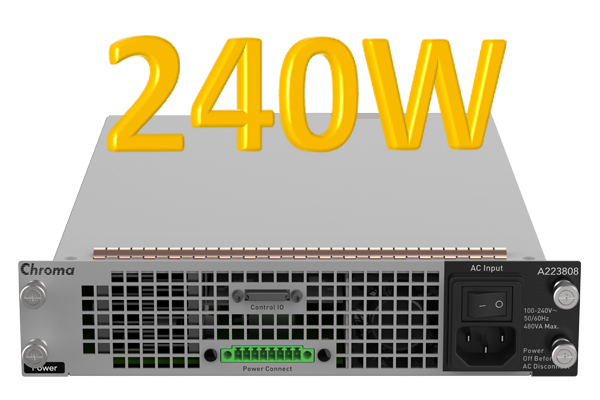

在Power Delivery3.1规范中，定义了最高支持240W(48V/5A)的电源规格，为因应此测试需求，A223808可透过连接电源模块(Power Module)进行240W的电源规格测试，因应被测物需求来切换电源角色(Power Role),同时具备Source与Load功能，应用上用户不需要外接2种电源设备，测试被测物在不同的电压、电流环境下是否能够正常运作及符合规格。

A223808配备可程式化高精度电源(Programmable Precision Power Supply,PPPS)之功能，用户可自行设定电压之范围5V至48V,可编辑电压值的最小单位为1V,方便用户精准调节电压及电流。

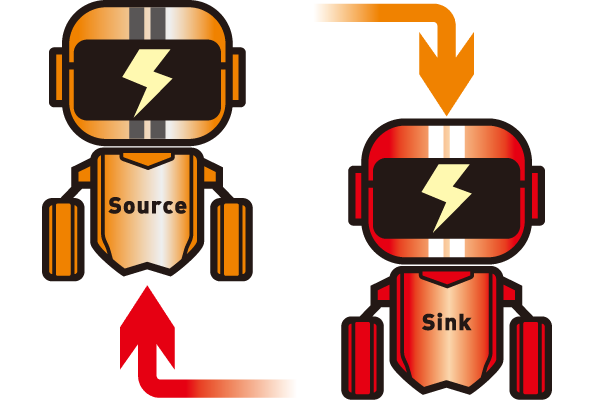

支持Power Role监控功能(Power Source/Power Sink),透过PD沟通可自动判读被测物之电源角色(Power Role),进行自动/手动Power Role切换功能(Power Role Swap),以利用户确认被测物供电或受电状态。

提供过电压保护OVP(Over Voltage Protection)、过电流保护OCP(Over Current Protection)、低电压保护UVP(Under Voltage Protection)与低电流保护UCP(Under Current Protection),用户可自行设定保护极限值，当输出过程中侦测待测体电流、电压超过设定值时，立即启动保护装置避免产品损坏。

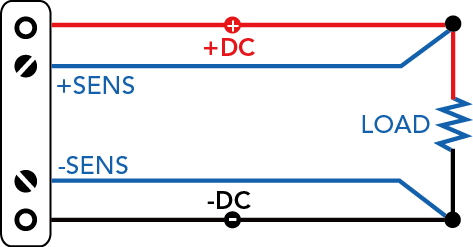

在连接测试过程中，往往因缆线、接头、距离造成电源传输之压降而影响测试之准确性，因此本机台也同时具备远端电压补偿功能(Remote Sense)对监测实际电压与设定电压之差别自动调整输出使其达成一致。

快速切换功能(Fast Role Swap,FRS)可有效的确保需要电源的设备始终可获得电源，不会被其他周边设备影响，A223808支持FRS,透过USB-CHUB电源插拔切换，将结果即时显示于屏幕上，以利用户确认被测物FRS的功能是否正常。

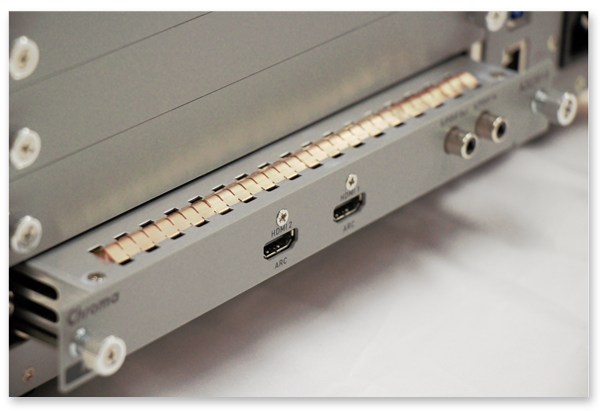

使用高导系数的铍铜提高结构之间导电系数并降低漏磁所产生之环境辐射对待测体的干扰，并符合CE/EMC(Electromagnetic Compatibility)标准规范。

本机应用范围：显示器、智慧型手机、笔记型电脑、IC设计、USB Type-C线材、行动电源、数位机上盒、转接器、EMS工厂。
