台湾chroma PCBA图像分析仪 A222918/A222919

A222918 PCBA图像分析仪

• 电视、显示器主板自动化测试


• 符合eDP 1.4a标准


• edp2通道输入输出


• eDP 6、8、10位


• eDP Lane速率1.62Gbps,2.7Gbps,5.4Gbps


• 时间、模式、音频比较


• 直流电压测量


• PWM频率，占空比测量


• 双向数字控制


• 扬声器，耳机音频输入


• 光学、同轴音频输入(SPDIF)


• EDID,HDCP测试(带VPG)

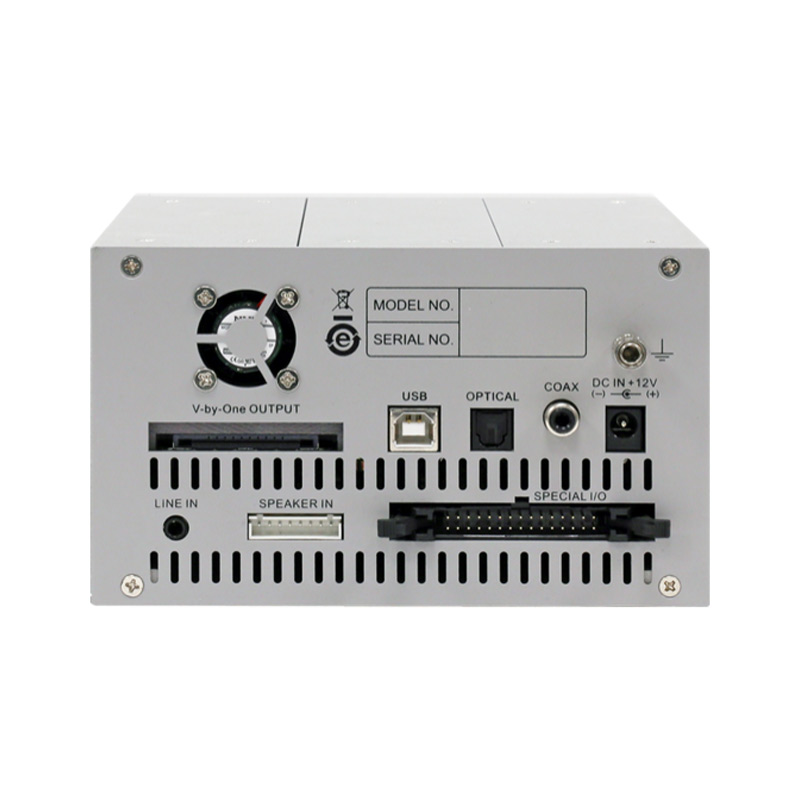

A222919 PCBA图像分析仪

电视、显示器主板自动化测试

V-by-One HS 1.4标准

V-by-One 2通道输入输出

v乘1 6、8、10、12位

V-by-One Lane速率每车道3.75GHz

时间、模式、音频比较

直流电压测量

PWM频率，占空比测量

双向数字控制

扬声器，耳机音频输入

光学、同轴音频输入(SPDIF)

EDID,HDCP测试(带VPG)

TV/Monitor PCBA Mainboard

传统PCBA主板之生产线
PCBA主板生产线中的测试方法主要取决于操作员的判断。

这是「主观」的测试方式，操作人员长时间工作之后，判断的准确性会下降。而且，面板需要根据不同的待侧物，条件有所变化，判定标准难以掌控。因此，面板的购买成本和消耗成本中，随之也会增加了生产成本。

Chroma自动化PCBA主板测试系统

Chroma PCBA测试系统（图像分析仪）

PCBA图像分析仪系列(A222917/A222918/A222919)是多功能PCBA主板信号测试。该设备具有超高速信号分析核心，可提供高效和稳定的测试质量。支持多种测试功能，例如：时序测试，视频比较，音频测试，电压测试等。当与Chroma22Xx系列VPG集成时，它可以形成具有「客观」测试和高通量的PCBA自动测试系统，不再需要操作

员进行判断，满足生产线降低时间成本的考虑。

PCBA测试系统的架构
