台湾chroma Mini LED背光模组自动光学量测系统 7661-K003

7661-K003 Mini LED背光模组自动光学量测系统

Chroma7661-K003 Mini LED 背光模块量测系统，为Chroma针对LED背光模块设计，可做背光模块之均匀度、色度、亮度以及晶粒缺漏等测试，依据待测物类别，提供多样客制功能。通过工业计算机的控制，可满足各种LED背光的光电特性量测。

7661-K003测试系统由二维色彩分析仪、LED电性测试模块及控制用工业计算机所组成，二维色彩分析仪可透过电动Z轴调整工作距离，搭配大面积X-Y电动平台，使系统测量自由度更大。LED电性测试模块用以提供待测物所需的电源，使用者可自行依据不同型号待测物进行设计及制作待测物治具。机台设计具备暗房条件，使待测物可有效阻绝任何外在光源影响，让量测能更精准数据更为可靠。

7661-K003所搭载的Chroma71803系列二维色彩分析仪，使用高分辨率相机整合与CIE匹配之滤镜和减光片，与人眼视觉感受接近，提供可应用于各种显示器的色度、亮度、对比度、均匀度及相关色温等量测。电源供应器采用Chroma开发LED电
性测试模块 58221-200-2，可定义操作功率范围，能精准的输出电流、电压，可依据待测物规格选购不同功率机型，可应对不同的测试条件及标准。

7661-K003所搭配的系统软件，可依据应用内容来设定所需数量的关注点，每一个关注点都可以取得独立的色度及亮度，并可检测出各个发光元件的缺漏、色差、色偏等异常，以及可程序化测试脚本项目之功能，可于单一脚本中建立多组测项并编辑各自参数，能提高操作便利性与效率。

产品性能特点

• 整合二维色彩分析仪71803-2，可进行面型的色度及光强度量测


• 整合光学及电气特性的量测于同一系统


• 检测项目 : 色度、亮度、均匀度、晶粒缺漏、电压、电流等


• 最大量测面积可达 : 800 mm x 600 mm


• 整合X-Y电动移动平台及脚本功能，可进行自动化量测


• 具备暗房条件可适用于一般环境


• LED位置自动搜寻功能


• 软件支持自动定义关注点功能(ROI)


• 条形码读取功能


• 具备脚本编辑功能


• 对影像进行详细数据评估与分析

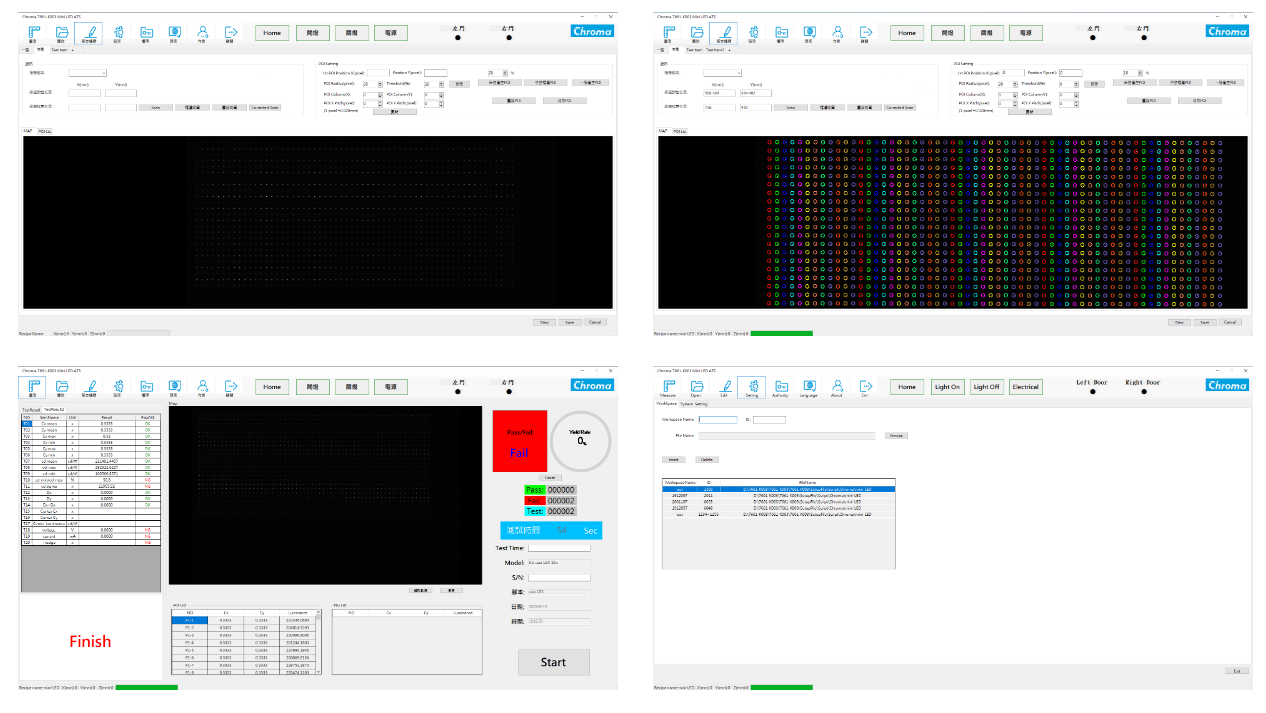

软体画面示意

技术参数
