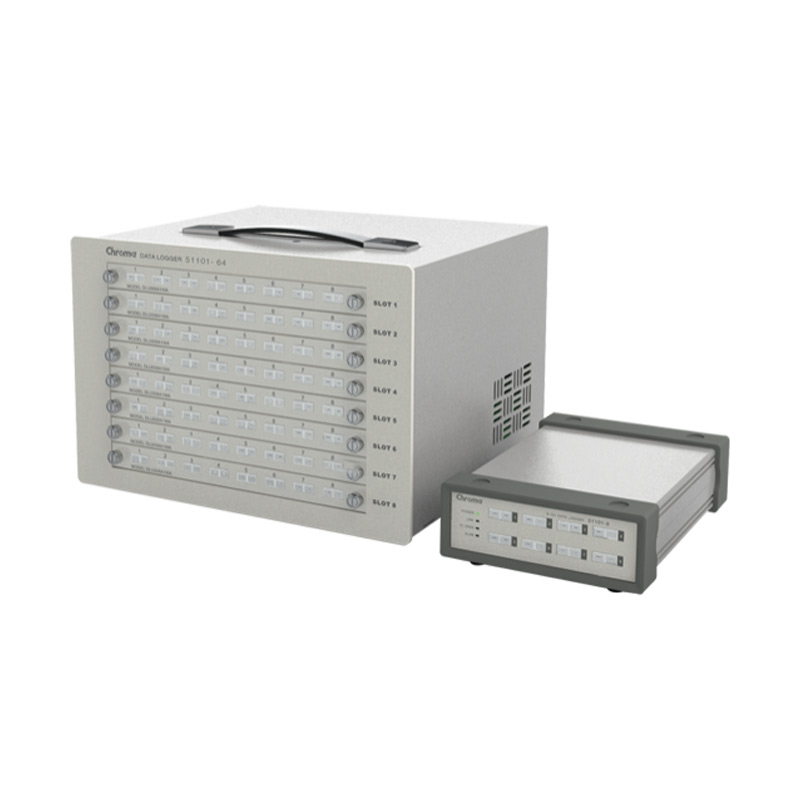

51101 Series 温度/多功能记录器
51101系列温度/多功能记录器能精准量测温度、电压、电流等基本物理量，无论一般应用研发、量产、制程管理均能广泛应用于不同产业，所需的信道数可由单一信道至数百个信道，例如温度炉需针对腔体不同位置确认温度的均匀性，确保有效完成烘烤过程；车用电池需个别量测池芯之电压与温度，确保其使用安全；交换式电源供应器需量测主侧、二次侧的电压电流，以及高功率转换之温度；化学反应过程需持续监控多种反应成分之气压、流速与温度等，长时间记录储存信息不只反应量的大小，也反应与时间的关联性，因此温度/多功能记录器为一不可或缺的分析工具。
51101系列温度/多功能记录器具备卓越的功能与规格，能有效完成长时间监控与制程研发控管之目的，市面上一般的数据记录器，不外乎价格昂贵，精准度或分辨率的不足，且抗扰能力欠佳，因此在多种应用上无法有效且灵活的被使用，51101系列温度/多功能记录器以专利技术成功克服量测读值在精准度、稳定性及抗扰能力上的困难，提供客户最符合经济效益之解决方案。
51101系列温度/多功能记录器支持八种不同类型的热电偶(T, K, B, E, J, N, S, R)，于ITS-90所定义之温度范围内量测误差小于0.5℃且具备0.01℃高解析量测能力，大大领先一般市面所见之温度记录器提供1℃精确度、0.1℃分辨率；1000VDC信道-信道高压绝缘保护功能，大幅增加测量的方便性与准确性，例如车用电池、太阳能电池、工作中的电路板等应用，可直接将各热电偶贴付于任意代测点进行活电量测并提供稳定
准确的量测读值，诸多竞争厂家产品于活电应用往往造成功能失效，信道读值互相干扰，甚至导致组件坏损而得不偿失。此外，51101系列温度/多功能记录器有别于市面竞争者之分时多任务架构，采平行储存架构，数据撷取速度不会因为通道数增加而变慢，速度快且恒定，能在多通道之应用上更显得突出。
使用51101系列温度/多功能记录器，能带给顾客在量测质量与价格竞争力上十足的信心，最重要的是，Chroma解决市面上所面临的使用障碍，提供更完整便利的解决方案。
产品性能特点
可多台8/64信道记录器链接个人计算机，达到数百通道量测之目的
依照ITS-90定义支温度范围内，支持T, K, B, E, J, N, S, R 类型热电偶
信道独立冷端温度补偿，精确度 ±0.5℃
温度分辨率0.01℃，精确度 0.01% 读值 0.5°C
VA-480 电压量测转换器 :
电压范围 ±480VDC ;
分辨率 1mV ;
精确度 0.1%读值+1mV
VA-10电压量测转换器 :
电压范围 ±10VDC ;
分辨率 100uV ;
精确度 0.05%读值+500uV
1000VDC 信道对信道绝缘，于活电量测
提供完整保护，同时保证量测的准确性
热电偶开路侦测
搭配个人计算机之系统软件，提供强大的数据记录功能设定与分析工具
8通道可由USB供电，不需电池或额外之电源供应器
技术参数
Model | 51101-8 | 51101-64 |
Thermocouple |
Thermocouple T-type | -200 to 400˚C | ±(0.01% of reading+0.5) ˚C *1 |
Thermocouple K-type | -200 to 1372˚C |
Thermocouple B-type | 250 to 1820˚C |
Thermocouple E-type | -200 to 1000˚C |
Thermocouple J-type | -210 to 1200˚C |
Thermocouple N-type | -200 to 1300˚C |
Thermocouple S-type | -50 to 1760˚C |
Thermocouple R-type | -50 to 1760˚C |
Thermocouple Jacks | B, E, J, K, N, R, S, or T mini-type |
Thermocouple Connector | B, E, J, K, N, R, S, or T mini-type |
Temperature Reading |
Number of Inputs | 8 | 64 |
Temperature Sensor Type | Thermocouple : B, E, J, K, N, R, S, T |
Temperature Scale | ITS-90 |
Temperature Resolution | ±0.01 ˚C |
Temperature Accuracy *1*2 | ±(0.01% of reading+0.5) ˚C |
CJC Error | ±0.5˚C |
Maximum Sample Rate | 5 sample/sec. |
Channel to Channel Isolation | 1000VDC/750 Vrms |
Input Resistance | 5MΩ |
Thermocouple break detection current | 100 nA |
Digital I/O |
Number of Digital I/O | -- | 4 differential digital inputs and outputs |
Digital Input | -- | 1 trigger input(DI0) and 3 general purpose inputs |
Digital Input- High Input Voltage | -- | 3 ~ 30 V |
Digital Input- Low Input Voltage | -- | < 0.8 V |
Digital Input- High Input Current | -- | 0.8 ~ 13.1 mA |
Digital Input- Low Input Current | -- | <10µA |
Digital Input- Terminal Resistor | -- | 2.2KΩ |
Digital Output Configuration | -- | transistor switch |
Digital Output- External Supply Voltage | -- | <30 V |
Digital Output- ON-state Voltage | -- | <1.5 V |
Digital Output- ON-state Current | -- | <400 mA |
Digital Output- OFF-state Current | -- | <2.1 µA |
Digital Output- Power Dissipation per Output | -- | <0.6 W |
Isolation Voltage | ±250 V |
Communication |
RS-232 | -- | Half Duplex, DB-9 female connector |
USB | USB2.0 (full speed device) ; USB B-type connector |
|
LAN | -- | 10/100 Mbps |
Power Specifications |
Power Requirement | 4.5~5.5 V | 11.4~12.6 V |
Maximum Power Consumption | 1.2W | 18 W |
Physical Specifications |
Dimensions (WxDxH) | 135.3 x 186 x 51.7 mm | 277 x 200.7 x 233 mm |
Weight for Main Frame | 1.2 Kg | 2.4 Kg |
Weight per Sensor Card | -- | 0.15 Kg |
Weight (Main Frame + 8 Sensor Card) | -- | 3.6 Kg |
Environmental specifications |
Operating Temperature *1*2 | 0~50˚C |
Humidity | < 80 %RH |
Power Adaptor Input Voltage | -- | 90 to 260 VAC |
Power Adaptor Input Frequency | -- | 47 to 63 Hz |
Main Frame DC Input | -- | 12.6 V/1.5 A |
Thermocouple Differential Input Voltage Limit | ±1.2 V | ±1.2 V |
Operating Temperature | 0~50˚C |
Storage Temperature | -20~60˚C |
Storage Humidity | 80 %RH |
订购信息

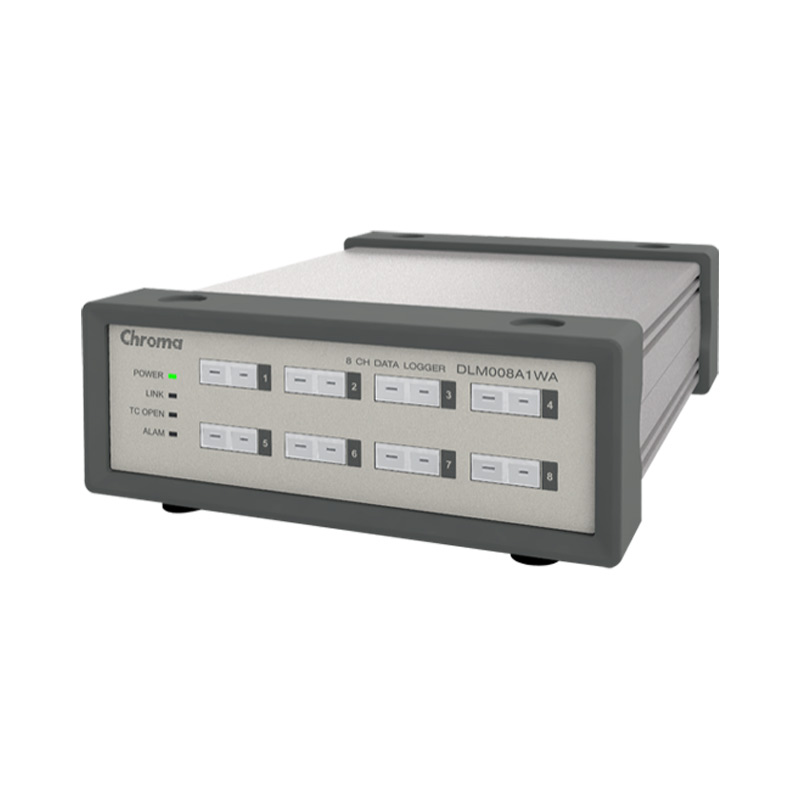

51101-8 : 温度/多功能记录器 - 8 信道
51101-64 : 温度/多功能记录器 - 64 信道
A511000 : VA-480 电压转换器(option)
A511001 : IA-3 电流转换器 (option)
A511002 : VA-10 电压转换器(option)
A511003 : 8通道板卡含包材
A511004 : C板8通道板卡含包材
