VSG-335

苏州泰思特 电压冲击模拟器 VSG 335系列

品牌名称：泰思特

产品型号：VSG 335系列

获取报价 加入询盘
产品规格
产品介绍
VSG 335系列电压冲击模拟器基于公司第三代控制平台，依据客户测试需求定制开发的1.2/50 μs电压冲击模拟器。本产品适用于脉冲耐压测试领域，主要用于组件和单元的绝缘、耐压等电性能的浪涌测试，可满足IEC 61180-1，IEC 61180-2，IEC 60335-1、GB 4706.1等标准要求。
资料下载
3Ctest 泰思特 VSG 335系列 电压冲击模拟器
3页
渠道商
产品详情

VSG 335系列电压冲击模拟器基于公司第三代控制平台，依据客户测试需求定制开发的1.2/50 μs电压冲击模拟器。本产品适用于脉冲耐压测试领域，主要用于组件和单元的绝缘、耐压等电性能的浪涌测试，可满足IEC 61180-1，IEC 61180-2，IEC 60335-1、GB 4706.1等标准要求。

性能特点：

  • 5.7寸彩色触摸屏前面板操作；

  • 测试电压最高可达30 kV（不同设备有所区别，可根据客户需求定制）；

  • 多款输出阻抗可选（不同设备有所区别，可根据客户需求定制）；

  • 被试品漏电电流击穿报警功能；

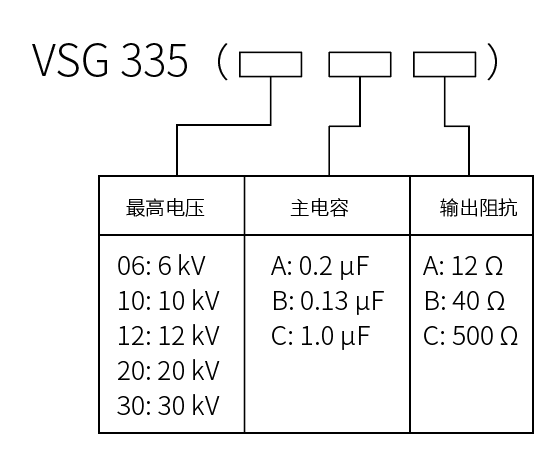

选型指南


技术参数

测试电压范围

0.5   kV ~ 12 kV，±10%

1   kV ~ 20 kV，±10%

3   kV ~ 30 kV，±10%

波前时间

1.2   μs±30%（30% ~ 90% ）*1.67

半峰值时间

50   μs±20%（原点 ~ 50%）

源输出阻抗

12   ohm 、40 ohm 、500 ohm(可根据客户要求定制)

被试品击穿漏电流

100   mA ~1200 mA

输出极性

正、负、先正后负

脉冲周期

5   s ~ 99 s

试验次数

1   ~ 10000 次

触发方式

自动、手动、外部触发

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

AC   110 V/220 V±10%，50 Hz/60 Hz±5% （大陆地区默认AC 220 V    50 Hz）

保险丝

6   A

最大功耗

200   W

机箱尺寸

19英寸4U/6U

仪器重量

约20   kg

环境温度

15   ℃ ~ 35 ℃

相对湿度

45%   ~ 75%

大气压力

86   kPa ~ 106 kPa
