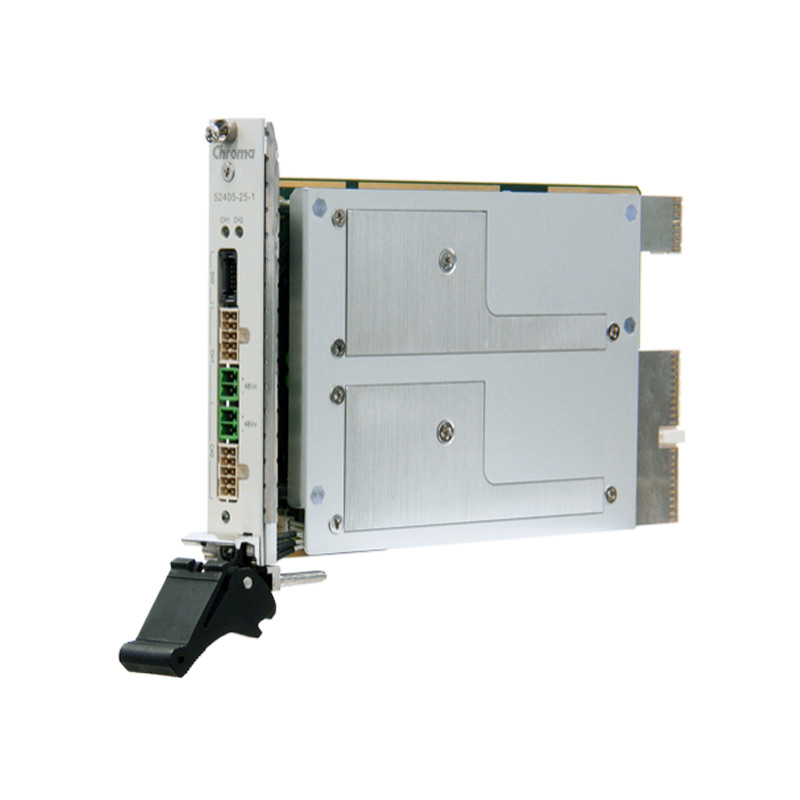

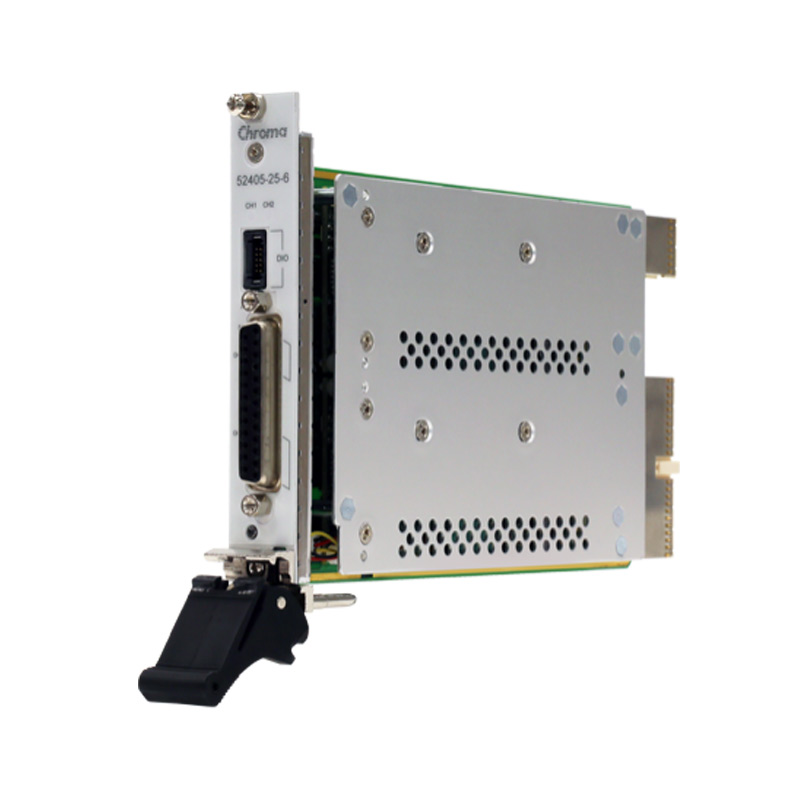

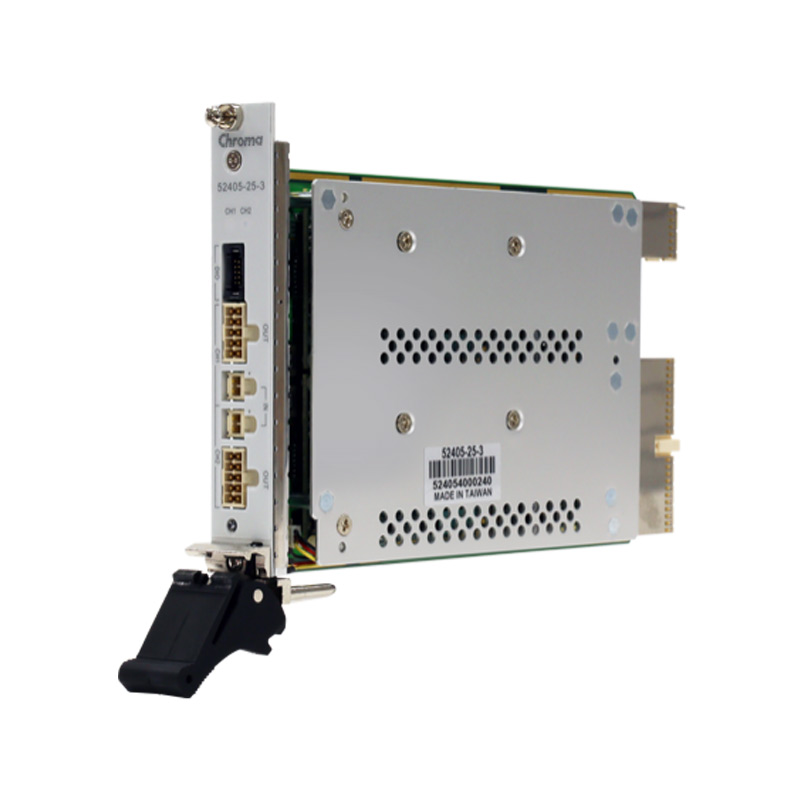

52400系列高精准电源量测单元

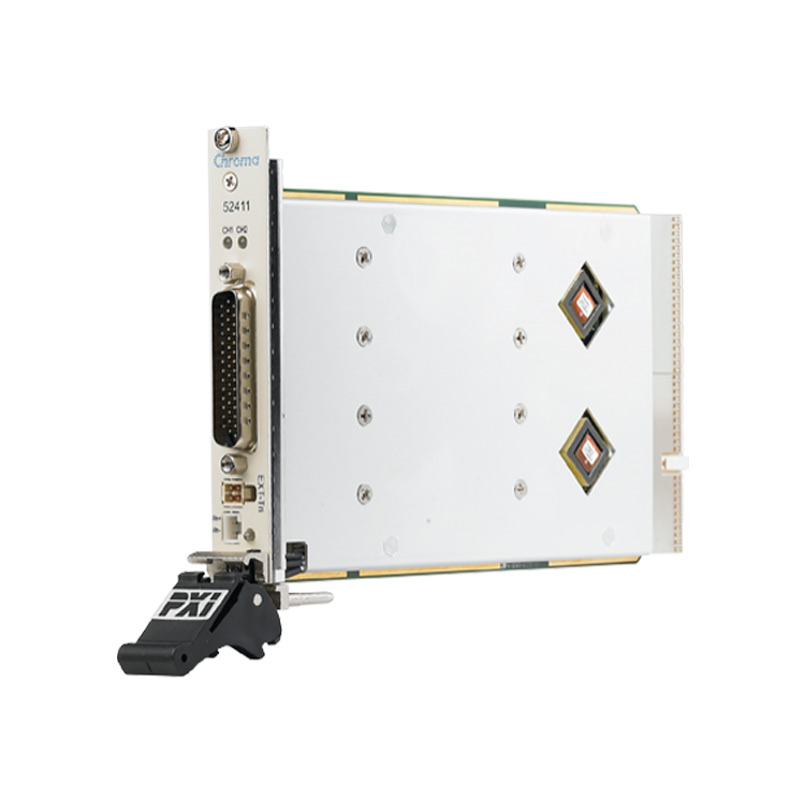

52400系列电源量测单元 (Source Measurement Unit : SMU) 为兼容于混合式PXI模块设计，可安装于PXI或PXIe机箱。52400 SMU 是一款可进行高精密电压/电流供应源或负载仿真，同时又可精确量测电流/电压值之综合高精密仪器设备。

52400 系列电源量测单元具备四象限输出功能，不单精确且具备高速量测性能。这些特性使得52400 系列适合进行精确的参数量测，应用范围包含 ICs、发光二极管 (LEDs)、雷射二极管 (Laser Diodes)、晶体管 (Transistors)、太阳能电池 (Solar cells)、锂电池 (Batteries) 以及其他半导体组件。

为符合各种量测条件，52400系列电源量测单元提供16段带宽控制供使用者选择稳定的控制回路。多重文件位加上18-bit DAC/ADC提供最佳程序、量测分辨率，取样频率 (Sampling Rate) 达到100k s/S，特殊可编程输出阻抗可提供使用者设定电池内部串联电阻，此特性让52400系列电源量测单元成为理想的电池仿真器。

52400系列电源量测单元内建专利硬件时序引擎，使用时序 (deterministic timing) 控制每个电源量测单元，即使未与计算机连接使用，量测程序仍可正常执行；时序引擎内建32k读值储存内存，可同步化进行数个模块卡片的量测程序，并确保无任何输出及量测之时间延迟。

52400系列电源量测单元提供C/C#与 LabView/ LabWindows 应用程序编程接口 (APIs) 及软件控制面板，加上模块卡背面的接头，兼容于PXI与 PXIe机箱，提供客户工业标准规格PXI或PXIe进行系统整合，执行各种测试应用。

产品性能特点

兼容于Hybrid插槽PXI-1模块
四象限输出
高精密/量测分辨率(多重文件位)
低噪声输出
高速量测 (100k s/S)
高输出转换率 (Slew Rate)
可存取之量测记录文件
DIO 触发位
硬件序列引擎-输出可程序化
可编程阻抗输出
浮接 & 护卫 (Guarding) 输出
16 组带宽选择
主从控制模式
LabView / LabWindows & C/C# API 驱动程序
软件控制面板

应用范围

半导体测试

LED / LD 测试

电池测试

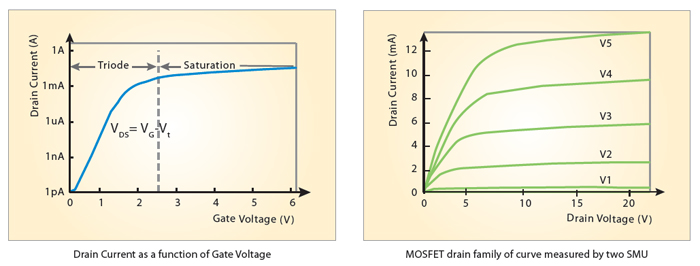

晶体管量测

太阳能电池测试

电动车测试

航天电子测试

电力电子测试

传感器测试

四象限输出

52400 系列电源量测单元皆设计为四象限输出操作 (Four-Quadrant operation) ，可供应电压/电流源或仿真负载 (Load Simulation)，当仿真负载时 [Sink Mode ; II、Ⅳ 象限]，PXI 机箱对于每个插槽有 20W 的标准散热限制，而对高功率模块，此散热限制则会造成不对称之象限输出范围。

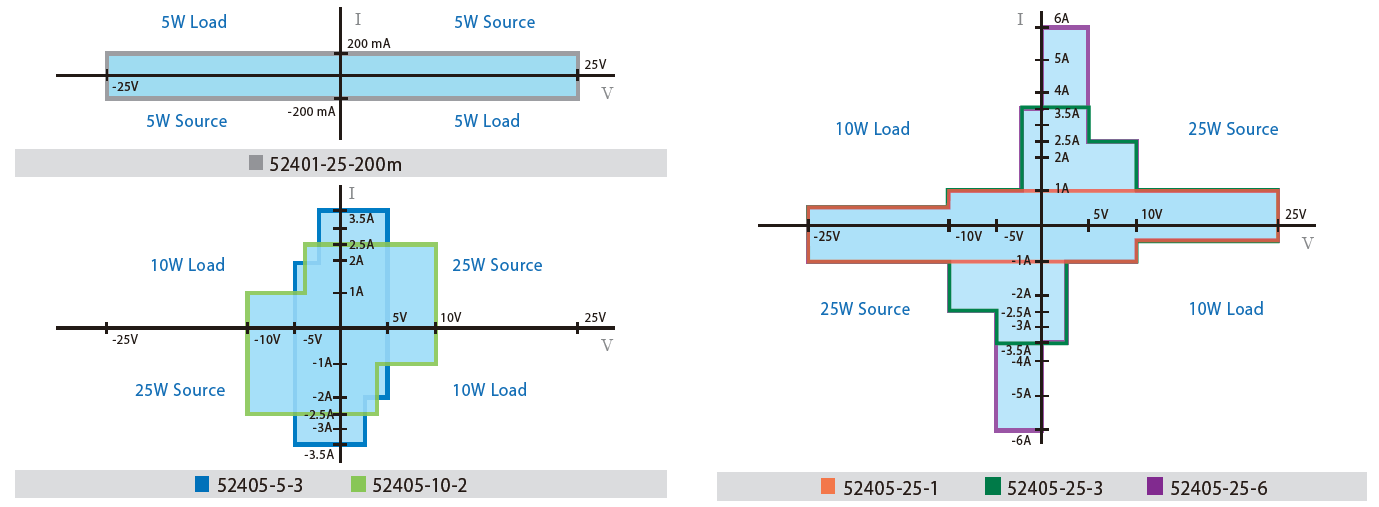

下列图标分别为52400系列电源量测单元四象限输出图标:

控制带宽选择

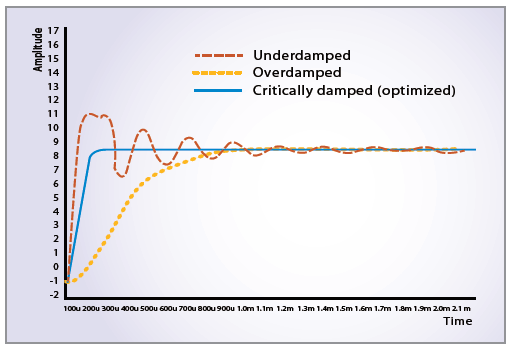

为缩短测试时间，52400 系列电源量测单元皆设计为快速反应、高速电压与电流输出。然而，待测物 (DUT) 的阻抗、治具或电源线都有可能成为整个控制回路在电压或电流输出模式下不稳定的潜在因素。一个不稳定的控制回路可能造成过饱和震荡，甚至损坏待测物。因此，使用者可能需要在测试治具中增加电容器，让系统重新获得稳定。

52400系列电源量测单元提供用户 16 个控制带宽选择，此功能可免去对待测物的控制电路增加电容之困扰。此设定可做为测试程序参数的一部分，带宽选项的选择也可随待测物做相对改变。

硬件时序引擎

52400系列电源量测单元硬件序列引擎是一功能强大工具，此工具可以预先设定程序指令，让仪器按步骤执行指令，即使未与计算机连接使用，量测程序仍可执行，同时确保输出及量测上无任何时间延迟。以半导体测试为例，量测速度与时序控制非常重要，此时使用时序引擎功能即可达到最佳测试效能。此模式中，一旦仪器接收到触发讯号，硬件将逐行执行在时序表中的指令，右图为软件控制面板中之时序引擎设定屏幕画面。

低电流量测技术

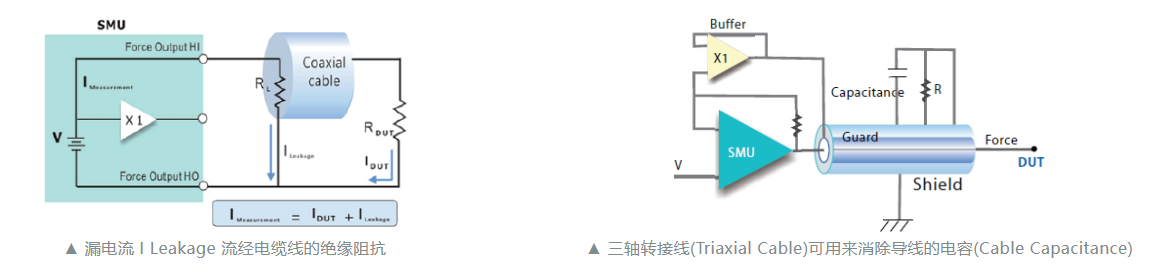

护卫输出 (Guarding) 的应用在低电流 (< 奈安) 量测时是一项很重要的技术。护卫输出可以避免漏电流的问题，并降低量测稳定时间，此输出可保持与主输出 (Force) 为同电位，如此在护卫输出与主输出间不会有电流产生。护卫输出同时也消除了电源量测单元与待测体之间导线的电容，使得量测变得快速且精准。

主从控制模式

52400 系列电源量测单元支持主从输出模式 (Master/Slave operation) ，在供电压-测电流 (FVMI) 模式下，需要较高电流时，可发挥最佳弹性化应用，为达到模块间电流共享目的，52400 系列电源量测单元可支持类似型号的通道并联，形成较高电流/功率输出。

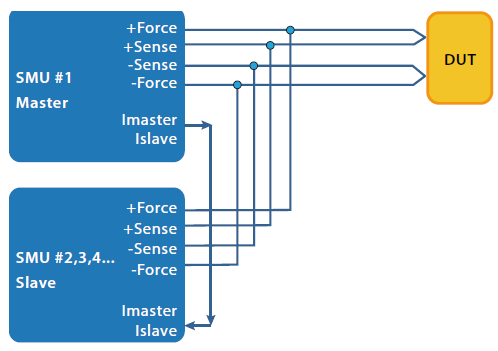

电流共享是将其中一信道在供电压-测电流 (FVMI) 模式下设为主控单元 (Master)，其他通道则需设为供电流-测电压 (FIMV) 模式，主控单元的输出电压值设为量测应用需要的电压值，而其电流值为其他单元在供电流-测电压模式下之设定电流。右图为在主从控制控模式下，单元并联方式的示意图。

软体控制面板

当52400系列电源量测单元标准配件中提供软体控制面板(Soft Front Panel)让使用者执行验证测试与除错功能。此软体控制面板具有图形使用者介面(GUI)，方便使用者设定输出模式、范围与输出值；同时，量测到的电压或电流读值将显示在画面上供使用者读取，52400系列软体控制面板亦可同时控制两个通道的输出与量测值。

52400系列软体控制面板同时包含硬体序列引擎的设定功能，在上一页中有详述，使用者可储存多个预先定义好的程式指令于电脑中，日后即可依照这些程式指令做为多种变化的测试应用。

应用范例

半导体测试应用中的电池模拟

装置电源(Device Power Supply,.DPS)可提供电压用以驱动半导体IC。随着行动通讯的普及，装置电源可以来自AC/DC配接器或锂电池，测试电源管理装置需要动态范围，不论ICs的峰值电流或微小电流，52400系列电源量测单元均可在各种极端情况下，精准的提供或量测电流，因此，在输入电流动态范围下，不仅需要快速，同时更需要精确的量测。

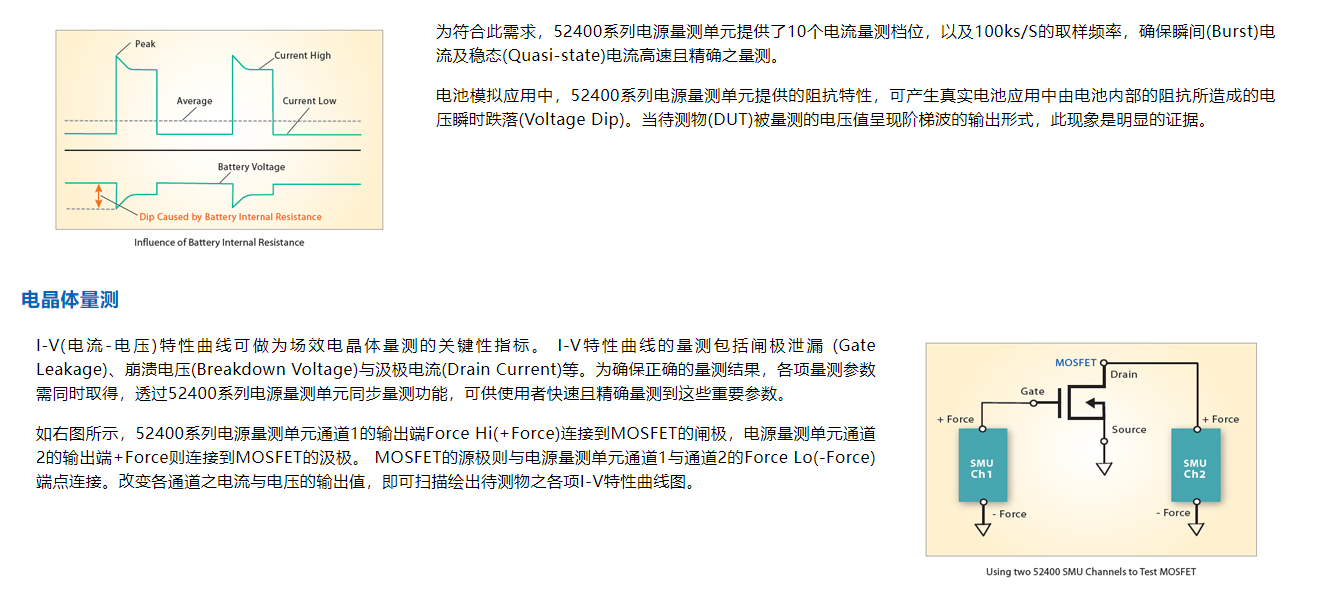

为符合此需求，52400系列电源量测单元提供了10个电流量测档位，以及100ks/S的取样频率，确保瞬间(Burst)电流及稳态(Quasi-state)电流高速且精确之量测。
电池模拟应用中，52400系列电源量测单元提供的阻抗特性，可产生真实电池应用中由电池内部的阻抗所造成的电压瞬时跌落(Voltage Dip)。当待测物(DUT)被量测的电压值星现阶梯波的输出形式，此现象是明显的证据。

发光二极体/雷射二极体量测

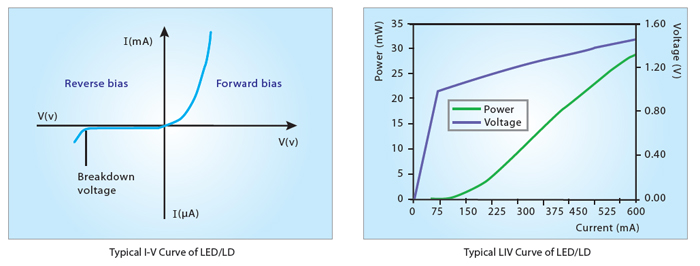

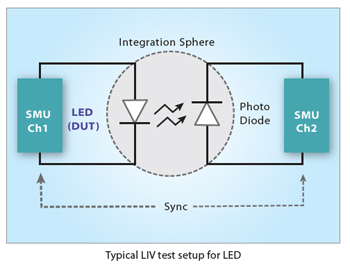

储如发光二极体(LED)或雷射二极体(Laser Diode)等之发光元件，需要电流/电压源、负载、光功率量测，当执行LIV(Light-Current-Voltage)参数量测与量测二极体的反向特性，52400系列电源量测单元可程式化为电流源模式，用以驱动待测物，进行正向特性量测，也可设成电压源模式，进行反向特性量测。
进行光输出功率量测时需要另一电源量测单元通道。光电二极体(Photo Diod)通常用来当作光输出功率的感应接收器，光功率与光电二极体的短路电流(Short Circuit Current)成正比关系，若无法加偏压至光电二极体使其成为零伏，量测精确度将受影响，因为正向偏压会让光二极体产生较高温度，此影响更甚于短路电流：52400系列另一重要特性在于可以偏压至负电压以补偿导线所造成的电压降，相较于使用分流电阻进行电流量测造成偏压，52400系列电源量测单元可确保量测到光电二极体之真实短路电流。

52400系列电源量测单元双输入通道设计及同步量测功能可取得所有量测参数，如有多个待测物需同时进行平行测试，52400系列电源量测单元之小型PXI设计可提供最高之通道密度。

太阳能电池量测

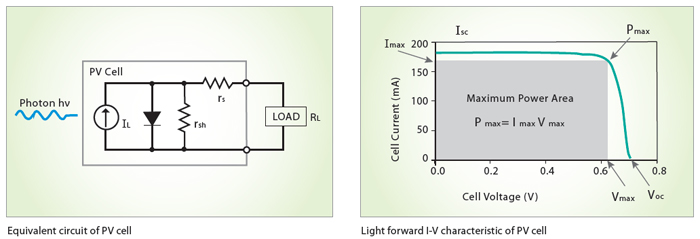

太阳能电池的基本结构仍属二极体结构，因此I-V特性曲线是其关键特性。利用照光时的IV特性曲线，可用来导出许多重要的太阳能电池的参数，反向电压可用来进行反向太阳能电池性能的测试，不同于一般二极体的测试，分流电阻(Shunt Resistor)与串联电阻是太阳能电池的重要性能指数。

52400系列电源量测单元具有可操作于照光时的正向偏压负载及反向偏压输出特性，此四象限输出特性使得电源量测单元成为理想的太阳能电池测试仪器。

一般太阳光模拟器之辐射光强会有瞬态的不稳定，使用辐射光监视器(Irradiance Monitor)连接52400系列电源量测单元的单一通道，依照IEC-60904-1所定义方式来修正太阳能电池的光电流读值至1sun(100mW/m2)标准光强状态，透过电源量测单元提供电压与电流，进行在同一通道内与跨通道间的同步量测，可取得精准可靠之测试结果。

其他应用范围

技术参数

型号	52401-25-200m	52405-5-3^*1	52405-10-2 ^*1	52405-25-1 ^*1	52405-25-3 ^*1	52405-25-6^*3
占槽数	1
通道数	2	2
源输出	5W x 2	25W x 2
负载	5W x 2	10W x 2
输入电压	External 48VDC source required ^*2
输入电流	0.7A Max	2.2A Max
输出隔离	Isolated	Isolated by External Power Supply
Bits 分辨率	18 bits	18 bits
可程序化带宽选择	16 steps	16 steps
输出电压文件位	±25V, ±10V, ±5V, ±2.5V, ±1V, ±500mV	±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±25V, ±12.5V, ±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±25V, ±12.5V, ±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±25V, ±12.5V, ±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV
输出电流档位	±200mA, ±20mA, ±2mA, ±200µA, ±20µA, ±2µA, ±200nA	±3.5A, ±2.5A, ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±2.5A, ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±3.5A( ≤ 5V), ±2.5A( ≤ 10V), ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±6A(≦5V & Pulse Mode Only), ±3.5A(≦5V), ±2.5A(≦10V), ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA,±1µA
电压量测文件位	±25V, ±10V, ±5V, ±2.5V, ±1V, ±500mV, ±250mV, ±100mV, ±50mV, ±25mV, ±10mV, ±4mV	±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±25V, ±12.5V, ±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±25V, ±12.5V, ±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV	±25V, ±12.5V, ±10V, ±5V, ±2V, ±1V, ±500mV, ±200mV, ±100mV
电流量测档位	±200mA, ±20mA, ±2mA, ±200µA, ±20µA, ±2µA, ±200nA	±3.5A, ±2.5A, ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±2.5A, ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±3.5A( ≤ 5V), ±2.5A( ≤ 10V), ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA, ±1µA	±6A(≦5V & Pulse Mode Only), ±3.5A(≦5V), ±2.5A(≦10V), ±1A, ±100mA, ±10mA, ±1mA, ±100µA, ±10µA,±1µA

型号	52401-25-200m	52405-5-3 ^*1	52405-10-2 ^*1	52405-25-1 ^*1	52405-25-3 ^*1	52405-25-6^*3
输出电压精确度	0.05% reading + 0.0076% F.S. ( ≥ 500mV Range) 0.02% reading+25uV (<500mV Range)	0.05% reading + 0.008% F.S. ( ≥ 500mV Range) 0.05% reading + 25uV (<500mV Range)
输出电流精确度	0.05% reading +0.05% F.S. ( ≥ 2µA Range) 0.05% reading + 200pA (<2µA Range)	0.1% reading + 0.1% F.S. ( >1A Range) 0.05% reading + 0.05% F.S. ( ≤ 1A Range)
电压量测精确度	0.05% reading + 0.0076% F.S. ( ≥ 500mV Range) 0.05% reading+25uV (<500mV Range)	0.05% reading + 0.008% F.S. ( ≥ 500mV Range) 0.05% reading + 25uV (<500mV Range)
电流量测精确度	0.05% reading + 0.05% F.S. ( ≥ 2µA Range) 0.05% reading+200pA (<2µA Range)	0.1% reading + 0.12% F.S. ( >1A Range) 0.05% reading + 0.05% F.S. ( ≤ 1A Range)
输出电压汶波噪声	< 20 mV pp 20Mhz BW No Load	<20mVpp 20MHz BW No Load
量测采样率	100K Samples/s	100K Samples/s
输出接线	6 Wires (±Force, ±Sense, ±Guard)	6 Wires (±Force, ±Sense, ±Guard)
量测内存	32K Samples/channel	32K Samples/channel
输出程序化	65535 Steps	65535 Steps
触发输入	1 channel	Programmable 8 channels
触发输出
浮动输出	Channel Isolated	Channel Isolated
主从控制模式	No	Yes
可程序化阻抗	No	Yes
法规认证	CE/FCC	CE/FCC

订购信息

52401-25-200m : 高精准电源量测单元, 25V/200mA

52405-5-3 : 高精准电源量测单元, 5V/3A

52405-10-2 : 高精准电源量测单元, 10V/2A

52405-25-1 : 高精准电源量测单元, 25V/1A

52405-25-3 : 高精准电源量测单元, 25V/3A

52405-25-6 : 高精准电源量测单元 , 25V/6A under Pulse Mode A524006 : 外部AC-DC变压器

A524011 : 高功率外部AC-DC变压器

A524009 : 52405 Output Triaxial Cable, 不含 52405-25-6 A524012 : 52405-25-6 Cable Set, 52405-25-6 专用
