Model ADIVIC MP5010 Wi-Fi/Bluetooth/GPS测试仪

MP5010基于先进的软件无线电（SDR）技术架构，适用于当前和未来的 Wi-Fi /蓝牙/GPS标准。可藉由软硬件升级支持LTE和其它无线标准的量测。

MP5010内含VSA（向量信号分析仪）及VSG（向量信号产生器）提供完善和灵活的测试环境。直觉且人性化的人机接口，只需简单的鼠标点击即可完成 Wi-Fi, 蓝牙,GPS等测项的量测。Wi-Fi/蓝牙支持的测量项目包括EVM，功率，频率误差，IQ失衡，20分贝带宽，FM解调器输出...等等。

MP5010内含完整 Wi-Fi 802.11a / b / g / n /ac和蓝牙V.1.x / 2.x / 3.x / 4.x / 5.0 预先编辑好的测试波形档，方便DUT的实时测试。另外，一个内建的波形生成工具允许用户建立自己所需的 Wi-Fi / 蓝牙测试信号。自动化量化生产的一站式方案也可应顾客的要求提供。

MP5010支持高达8颗GPS卫星仿真讯号，并提供让使用者能够自行设定GPS定位点与调整每颗卫星仿真讯号强度的功能。

产品性能特点

Software Defined Radio （SDR）架构，对未来无线测试标准有优异的扩充性
支持 Wi-Fi 802.11ac，802.11a / b/ g / n标准
支持蓝牙 V1.x / V2.x / V3.x / V4.x / V5.0
支持 Zigbee
支持高达 8 颗 GPS 卫星仿真讯号
内置讯号量测软韧体，不须高性能外部计算机
友善的 R＆D / QA 应用人机界面
提供生产自动化编程 API
支持生产自动化软件

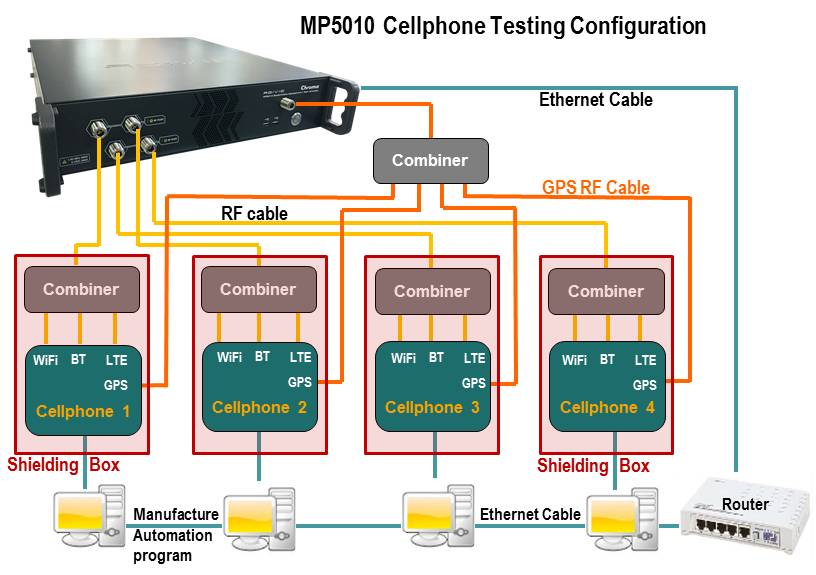

运用：手机、平板计算机、IOT量产测试

一机拥有Wi-Fi，蓝牙，GPS多标准测试能力
高速大量自动化

技术参数

型号	MP5010
Parameter	Specifications
Input Frequency Range	2150~2600 MHz, 4900~6000 MHz optional 300KHz~6GHz full band
RF Port number	2 Ports
IF bandwidth	120 MHz
Max input power	+30 dBm peak, +20 dBm average
Input power accuracy @(+20 to -75 dBm)	+/-0.75 dB (+/- 0.5 dB Typ) +/-1.0 dB@ 0 ℃ ~ 50℃
Phase Noise	Phase noise < -100dBc: 1 KHz offset @2.4 GHz Phase noise < -95dBc: 1 KHz offset @5.8 GHz
LO Leakage (after self-calibration)	< -50 dBc
sideband image (IQ-imbalance) @after self-calibration	<-50dBc @ 2.4GHz, -10dBm <-50dBc @ 5.8GHz, -10dBm
Third order input inter-modulation distortion(IMD3)	< -70dBc@-10 dBm
Input Return loss	> 10 dB 2150~2600 MHz > 12 dB 4900~6000 MHz
ADC resolution	16 Bits
Sample rate	160 MS/s
Initial achievable accuracy	+/-50 ppb maximum (OCXO) @25 ℃, after 60 minutes warm up
Temperature stability	+/-20 ppb maximum(OCXO) @0 ℃ ~50 ℃
Aging	+/-1 ppb / day maximum (OCXO) +/-100 ppb / yr maximum (OCXO)
Operating Temperature	0 ℃ to 50 ℃
Operating Voltage	100 V to 240 V
Warm-up time	> 30 minute

* 测试条件温度 : 15 ℃ ~ 35℃

电压 : 100 V ~ 240 V

Parameter	Specifications
Output Frequency Range	4900~6000 MHz, 2150~2600 MHz optional 300KHz~6GHz full band
IF bandwidth	120 MHz
Max Output power@ CW	+10 dBm @ 2150~2600 MHz +7 dBm @ 4900 ~ 6000 MHz
Power Accuracy@(0 to -95 dBm)	+/-0.75 dB (+/- 0.5 dB Typ) +/-1.0 dB @ 0 ℃ ~ 50 ℃
Phase Noise	Phase noise < -100 dBc: 1 KHz offset @ 2.4 GHz Phase noise < -95 dBc: 1 KHz offset @ 5.8 GHz
LO leakage(DC offset) @after self-calibration	< - 50 dBc @ 2.4 GHz, -10 dBm < - 50 dBc @ 5.8 GHz, -10 dBm
sideband image (IQ-imbalance) @after self-calibration	< -50 dBc @ 2.4 GHz, -10 dBm < -50 dBc @ 5.8 GHz, -10 dBm
Third order inter -modulation distortion(IMD3)	<-60dBc@-10dBm(two -13dBm Tone)
Return loss	> 10 dB 2150 ~ 2600 MHz > 12 dB 4900 ~ 6000 MHz
DAC resolution	16 Bits
Sample rate	960 MS/s
Initial achievable accuracy	+/- 50 ppb maximum (OCXO) @ 25 ℃, after 60 minutes warm up
Temperature stability	+/- 20 ppb maximum (OCXO) @ 0 ℃ ~ 50 ℃
Aging	+/-1 ppb / day maximum (OCXO) +/-100 ppb / yr maximum (OCXO)
Operating Temperature	0 ℃ to 50 ℃
Operating Voltage	100 V to 240 V
Warm-up time	> 30 minute
