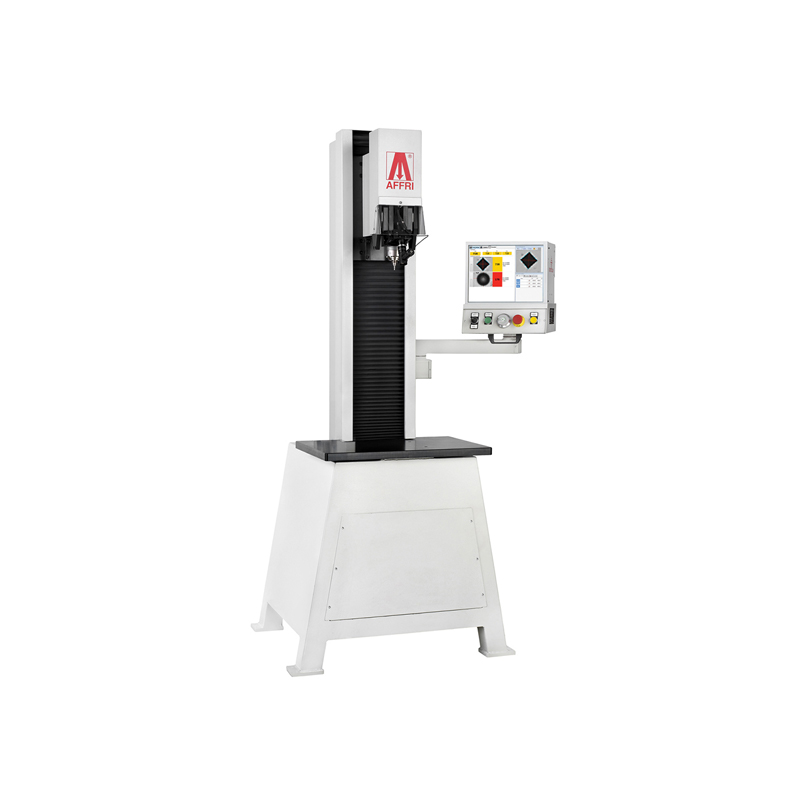

产品概述
Integral 2/3/5拥有可承载超过两吨试片的广泛工作区，采荷重元闭回路控制回馈系统，使荷重稳定和负载达到高线性的精确 （Affri专利），拥有 Affri系统自动且准确的洛氏测量，搭配多个压头、多个物镜和七阶镜头转座，不论距离及电动试验周期，测试时转座会根据硬度规格转换适合的压针和物镜，以单一开始键去连接表面， 系统自动对焦自动夹紧零件和自动测量，通过网络远程控制的快速诊断与软件更新，硬度测试结果达到最高境界精度及分辨率（误差小于0.5%）; 用户界面为多功能触摸屏幕，拥有换算表和完整的校正标准，统计数据和图表是自动产生的，可以大量储存，对洛氏、表面洛氏、勃氏、维克氏、萧氏和CHD的测试满足ASTM和ISO国际标准; 此外运用独特电子闭回路测力系统，确保深度测量技术之线路快速及精准，在不平整或有油污之表面下亦可得到可信赖之试验; 适用于所有金属硬度的测试，包括铁、钢、回火钢、铸铁、铜、铝和金属合金，在热处理方面有淬火、渗氮、渗碳和表面硬化，包含硬的和软质材料。
荷重：： 从 1 到 3000 kgf （从 9,807 到 29421 N）
勃氏 ISO 6506 / ASTM E-10：HBW1/1型 - HBW1/2.5型 - HBW1/5型 - HBW1/10型 - HBW1/30型 - HBW2.5/6.25型 - HBW2.5/15.625型 - HBW2.5/31.25型 - HBW2.5/62.5型 - HBW2.5/187.5型 - HBW5/25型 - HRW5/62.5型 - HBW5/125型 - HBW5/250型 - HBW5/750型 - HBW10/100型 - HBW10/250型 - HBW10/500型 - HBW10/1000型 - HBW10/1500型 - HBW10/3000型
維克氏 ISO 6507 / ASTM E-384: HV1 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV60 - HV100
洛氏 ISO 6508 / ASTM E-18：HRA - HRB - HRC - HRD - HRG - HRL - HRM - HRR - HRS - HRX - HRZ / HRN - HRT

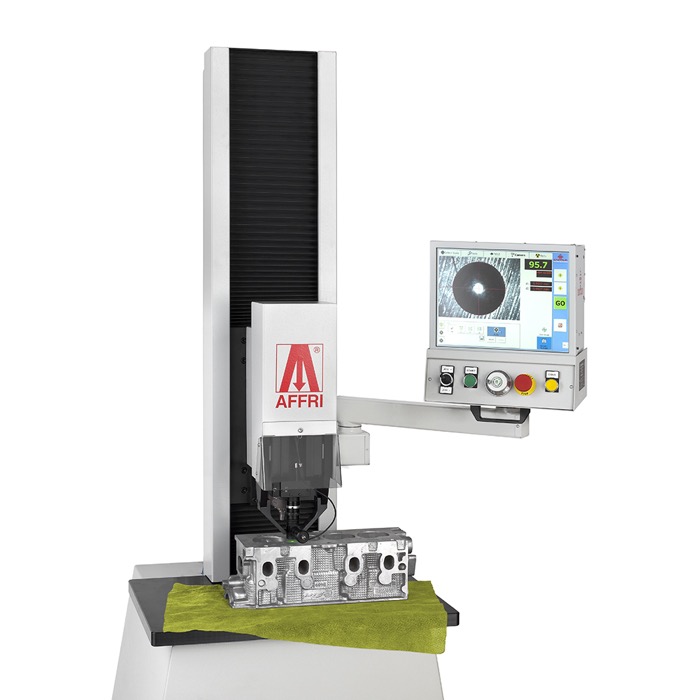

自动测试循环
此硬度计软件设有自动转换相机模式自动对焦和自动测量，不论距离及电动试验周期，以单一开始键去连接表面且夹紧试件锁定试品进行测试。

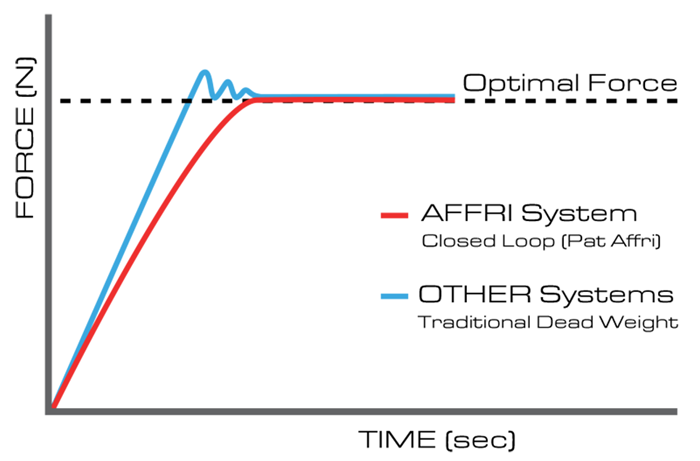

闭环设计 （ PAT. AFFRI)
采用高达1千赫的闭环控制系统，使负载达到高线性的精确度，测量结果不会受任何结构水平、变形或振动而影响。

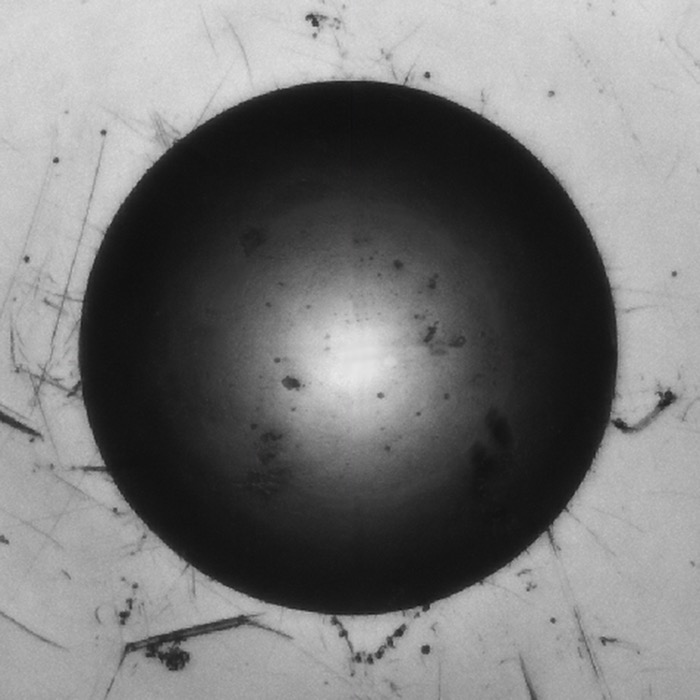

重复性和再现性
当测试时试品呈现不稳定或失调，AFERT 系统会追踪试品而不会遗漏掉，R&R的数据将会显示在第一次精确的测量里而不需要反复测试。

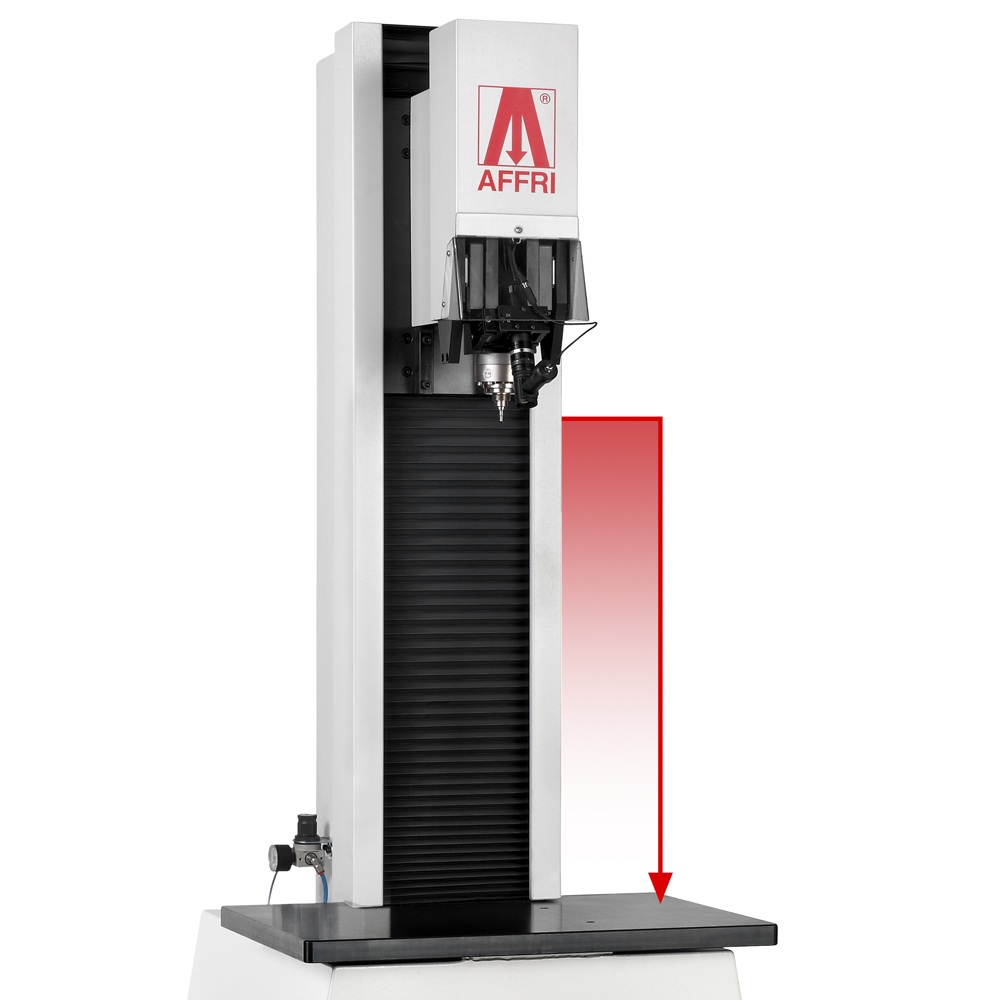

电动测试头
不论距离及电动试验周期，以单一开始键去连接表面且夹紧试件锁定试品，总形程 500毫米机动垂直移动使测量更为精确、稳定和安全。

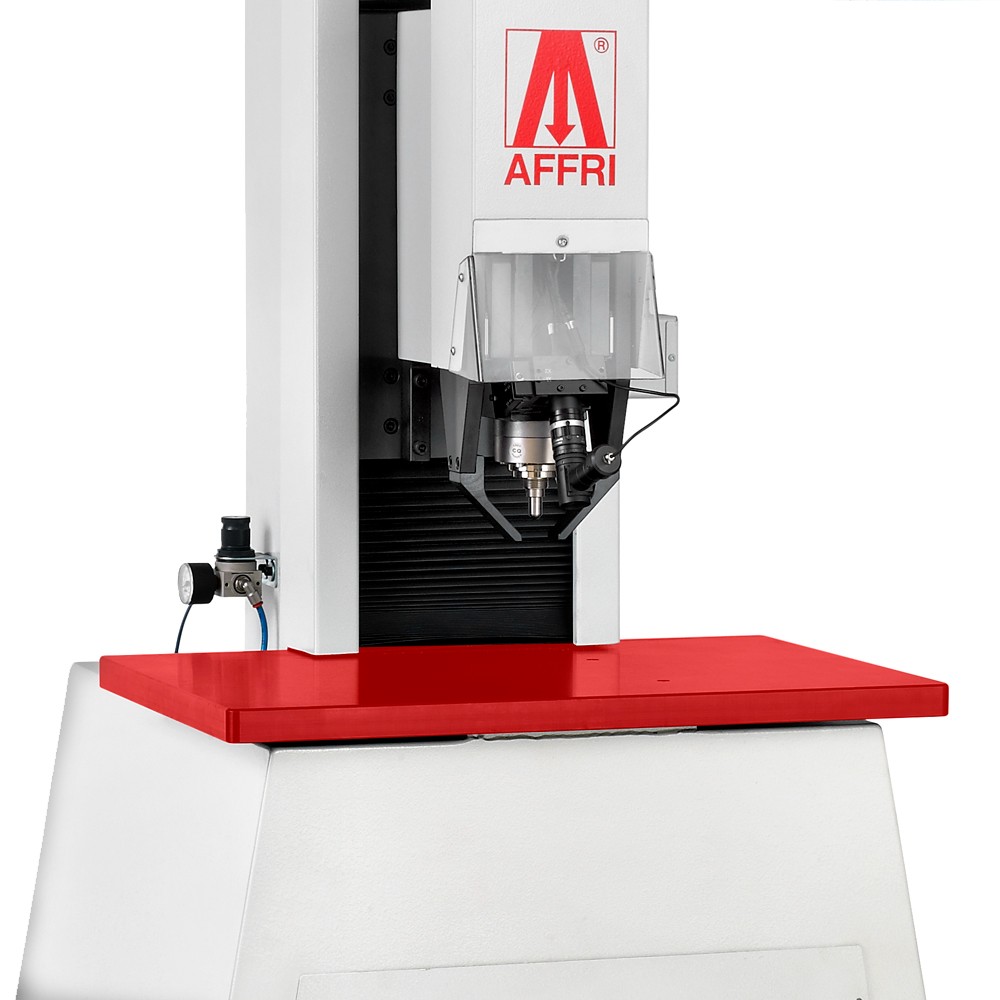

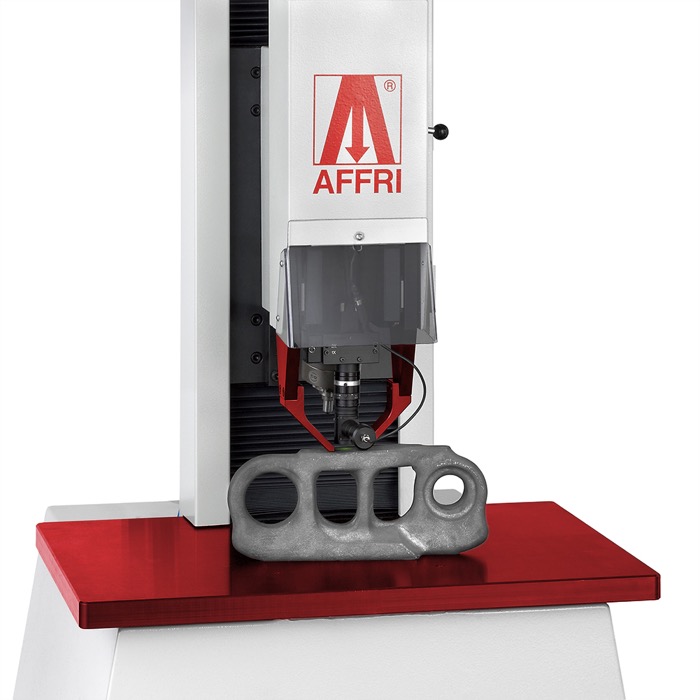

夹位系统（ PAT. AFFRI)
即使试品有生锈、上油或肮脏的现象，硬度测试机的嵌位系统仍然可以紧紧的嵌住试品，保持测试周期的稳定并且得到精确的测量结果。
大型工作台
拥有舒适的工作台，提供小试品进行量测亦可承受超过3000kg的专用夹具或铁砧，但对于体机大或不规则的试品无法实行量测。
自动式转座
拥有七阶镜头转座，满足多槽设计和不同格式的压头，在单一或多重的测量循环里自动转换工具以放大倍率测量试品表面。

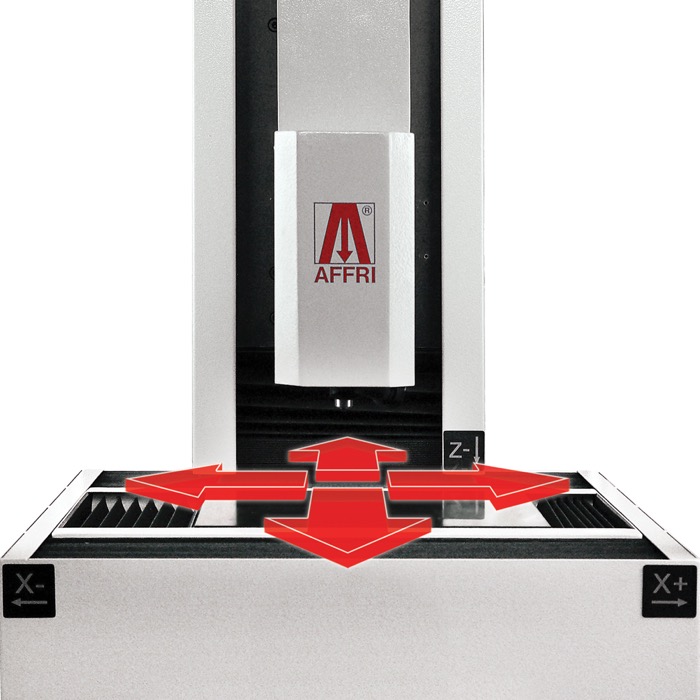

机动性 X/Y 工作台
用户根据程序设定数字或指示在X/Y工作台进行相关测量。
自动对焦
对试品采用放大倍率光学自动对焦调结，减少了读取时间并同时确保测试结果达到最高境界及分辨率。
全球化
Integral 2/3/5工程师遍及世界各地，用户如若对任何技术问题、使用方法或更新软件有任何疑问，都可以实时的获得解决与服务。

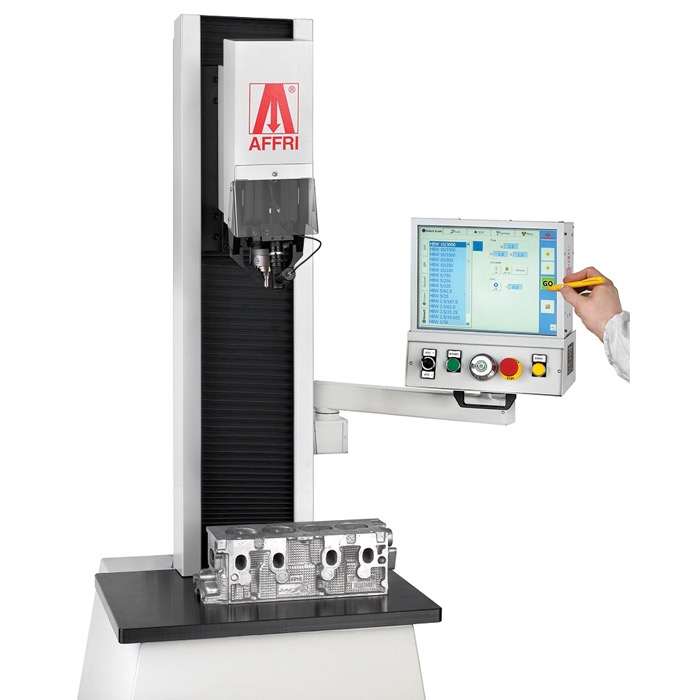

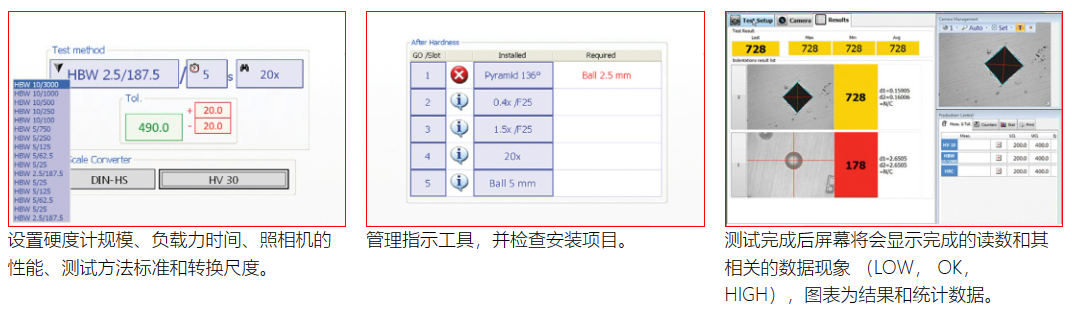

INTEGRAL 软件
预先控制好安装的软件，避免操作失误：
技术特色
| INTEGRAL 2 | INTEGRAL 3 | INTEGRAL 5 |
符合标准 | DIN-EN-ISO 2039 / DIN-EN-ISO 7619 / DIN-EN-ISO 868 / DIN-EN-ISO 6506 / DIN-EN-ISO 6507 / DIN-EN-ISO 6508 / DIN-EN-ISO 4545 / ASTM E-384 / ASTM E-18 / ASTM E-10 / JIS B 7734 |
X-Y 工作台 | （标准） 400 x 400 mm 电动式 - 200x100 mm with 0,01 mm step |
测头形成 | 0/500 mm 电动式 |
最大操作深度 | 170 毫米 |
测试主机 | 自动对焦和自动阅读 |
试验荷重 | 勃氏: 9.807 - 49.03 - 98.07 - 147.1 - 153.2 - 294.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 N (1 - 5 - 10 - 15 - 15.6 - 30 - 31.2 - 62.5 - 125 - 187.5 - 250 kgf) 维克氏: 9.807 - 19.60 - 29.42 - 49.03 - 98.07 - 147.1 - 294.2 - 490.3 - 980.7 N
(1 - 2 - 3 - 5 - 10 - 15 - 30 - 50 - 100 kgf) 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 表面洛氏: 147.1 - 294.2 - 441.3 N
(15 - 30 - 45 kgf) 其它荷重： 49 - 132 - 358 - 961 N （60 - 100 - 150 kgf - 针对塑料和橡胶按照EN-ISO 2039 标准） | 勃氏: 29.42 - 49.03 - 98.07 - 153.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 - 4903 - 7335 - 9807 N (3 - 5 - 10 - 15.6 - 31.2 - 62.5 - 125 - 187.5 - 250 - 500 - 750 - 1000 kgf) 维克氏: 29.42 - 49.03 - 98.07 - 147.1 - 294.2 - 490.3 - 980.7 - 1176.8 N
(3 - 5 - 10 - 15 - 30 - 50 - 100 - 120 kgf) 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 表面洛氏: 147.1 - 294.2 - 441.3 N
(15 - 30 - 45 kgf) 其它荷重： 49 - 132 - 358 - 961 N （60 - 100 - 150 kgf - 针对塑料和橡胶按照EN-ISO 2039 标准） | 勃氏: 98.07 - 294.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 - 4903 - 7335 - 9807 - 29421 N (10 - 30 - 31.2 - 62.5 - 125 - 187.5 - 250 - 500 - 750 - 1000 - 3000 kgf) 维克氏: 98.07 - 147.1 - 294.2 - 490.3 - 980.7 - 1176.8 N (10 - 15 - 30 - 50 - 100 - 120 kgf) 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 其它荷重： 49 - 132 - 358 - 961 N （60 - 100 - 150 kgf - 针对塑料和橡胶按照EN-ISO 2039 标准） |
硬度范围 | 勃氏： HBW1/1 - HBW1/2.5 - HBW1/5 - HBW1/10 - HBW1/30 - HBW2.5/6.25 - HBW2.5/15.625 - HBW2.5/31.25 - HBW2.5/62.5 - HBW2.5/187.5 - HBW5/25 - HRW5/62.5 - HBW5/125 - HBW5/250 - HBW5/750 - HBW10/100 - HBW10/250 - HBW10/500 - HBW10/1000 - HBW10 /1500 - HBW10/3000 维克氏: HV1 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV60 - HV100 洛氏： HRA - HRB - HRC - HRD - HRG - HRL - HRM - HRR - HRS - HRX - HRZ - HRN - HRT 蕭氏： A - B - C - D HDTL: 自动表面深度 HV 525 - 550 - 600 - 650 |
精度 | 小于0.1% |
