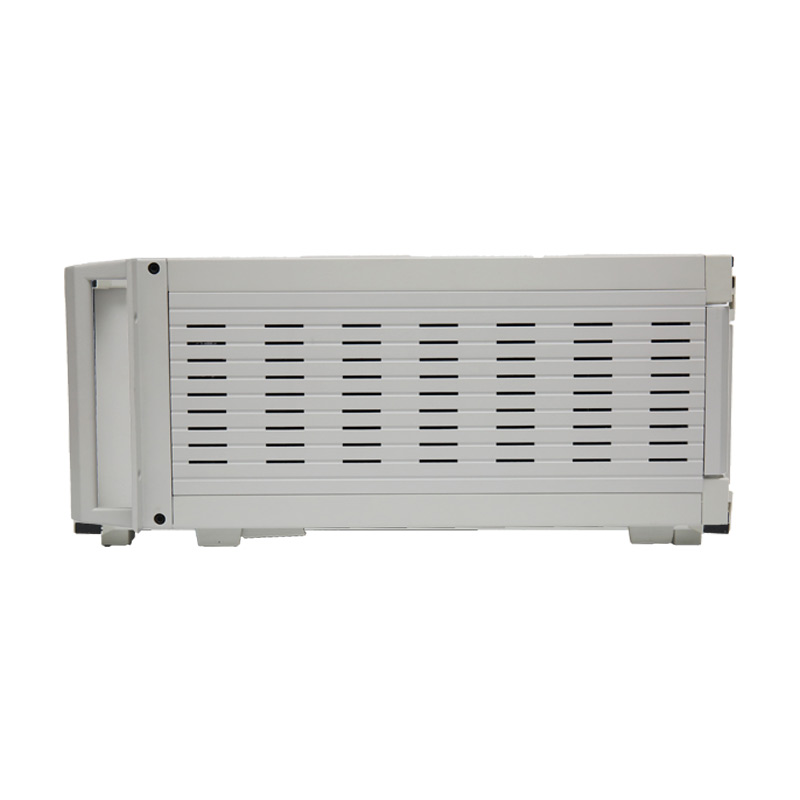

ZC5841电机测试仪
ZC5841 是一款多路步进电机寿命测试仪器,步进电动机是用脉冲信号进行控制,将点脉冲信号转换成相应的角位移和线位移的微电机,广泛地应用于打印机等办公设备以及各种控制装置。步进电机和一般的电机不同,接电源步进电机不能转动,而每加一个点脉冲仅转动一定的角度,另外,改变脉冲的频率时,步进电机的速率也跟着改变。为了实时监测步进电机的运行状态是否正常,为驱动器设计了电机参数测量功能、通过实时监测电机的工作电压、工作相电流来实时获取电机的运行参数,保证电机运行安全稳定。
应用范围
步进电机等。
技术参数
型号 | ZC5841 |
大可接入路数 | 20路,分两组,通道1~10为一组,通道11~20为另一组, |
工作模式 | 循环和连续两种方式;可以通过设置正转时间、正转停止、反转时间、反转停止、 |
通道管理 | 每组通道都可在任意时间开始、停止或继续相关试验。 |
实时监控功能 | 20路同时监测,可在屏幕实时显示试验进度条、倒计时次数、电压、电流以及状态。 |
故障警告 | 面板上的20路LED显示故障通道位置,屏幕上同时显示故障原因。 |
人机界面 | 7寸彩色液晶屏显示,触摸屏+键盘快捷输入,中文界面。 |
试验电压 | 2.00V~8.00V;(0.01V步进) |
驱动频率 | 20PPS ~10000PPS |
