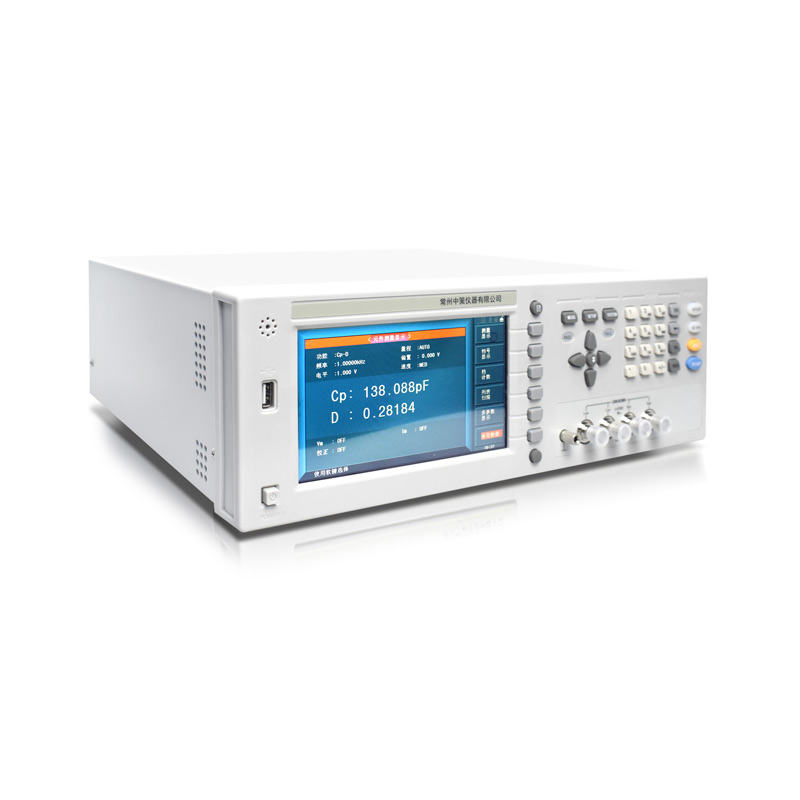

常州中策 精密LCR数字电桥 ZC2868A/ZC2867/ZC2866

品牌名称：中策

产品型号：ZC2868A/ZC2867/ZC2866

获取报价 加入询盘
产品规格
产品介绍
7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
0.05%的基本测量准确度，测试速度快(75次/秒)
20Hz—500KHz测试频率, 分辨率10 mHz
测试电压或电流的自动电平控制ALC功能
频响曲线绘图分析功能 （ZC2868A无此功能）
30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗
内建比较器, 10档分选及档计数功能
10点列表扫描功能
内部100组设定文件保存或调用，U盘500组测试文件保存或调用
0V, 1.5V及 2V内部直流偏置电压
可选±10V（±100mA）及1 A内部直流偏置源
U盘可支持格式FAT16, FAT32文件系统

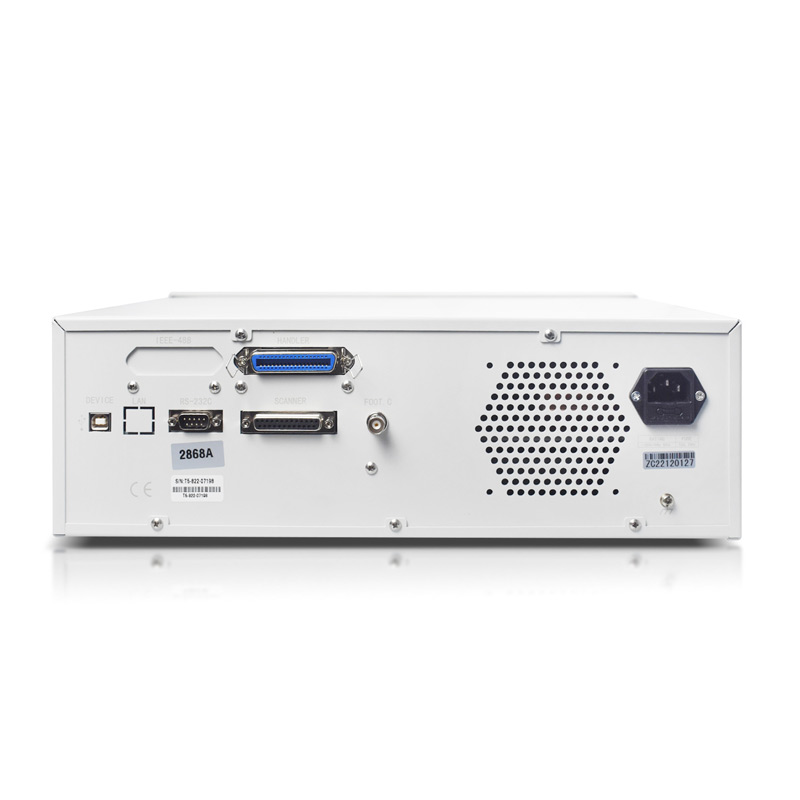

标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口
资料下载
索取PDF产品资料
渠道商
产品详情

ZC2868A/ZC2867/ZC2866 精密LCR数字电桥

ZC2868A/2867/2866 系列元件测试仪是一种精度高、测试范围宽、6位测试分辨率的新型阻抗测量仪器。高达500kHz的测试频率.可满足生产线质量保证、进货检验及实验室测量要求。

性能特点

  • 7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB

  • 0.05%的基本测量准确度，测试速度快(75次/秒)

  • 20Hz—500KHz测试频率, 分辨率10 mHz

  • 测试电压或电流的自动电平控制ALC功能

  • 频响曲线绘图分析功能 （ZC2868A无此功能）

  • 30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗

  • 内建比较器, 10档分选及档计数功能

  • 10点列表扫描功能

  • 内部100组设定文件保存或调用，U盘500组测试文件保存或调用

  • 0V, 1.5V及 2V内部直流偏置电压

  • 可选±10V（±100mA）及1 A内部直流偏置源

  • U盘可支持格式FAT16, FAT32文件系统

  • 标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口


技术参数

测试频率

ZC2868A     20Hz-200kHz    10mHz分辨率

ZC2867     20Hz-300kHz    10mHz分辨率

ZC2866      20Hz-500kHz   10mHz分辨率

测试参数

| Z|, |Y|, C, L, X, B, R,   G, D, Q, θ ,DCR

基本测量准确度

0.05%

等效电路

串联, 并联

数学功能

值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度（≥1kHz）

快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

开路 / 短路 / 负载

测试端配置

五端

列表扫描

10点列表扫描功能

显示方式

直读，Δ，Δ%，V/I（被测电压/电流监视）

测试信号

输出阻抗

30 Ω, 100 Ω, 10 /100, 10 /CC可选择

测试信号电平

正常：5 mV－2V    准确度：10%，1 mV步进

恒电平：10 mV－1 V 准确度：5%，1 mV步进

直流偏置源

内部                          0V，1.5V，2V，准确度：1%

显示范围

|Z|, R, X

0.01mΩ — 99.9999 MΩ

DCR

0.01 mΩ — 99.9999 MΩ

|Y|, G, B

0.00001µS — 99.9999S

C

0.00001pF — 9.9999F

L

0.00001µH — 9999.99H

D

0.00001 — 9.9999

Q

0.00001 — 9999.9

θ (DEG)

-179.999º — 179.999º

θ (RAD)

-3.14159 — 3.14159

一般规格

体积

398mm×129mm×370mm

重量

约9kg
