产品详情

产品介绍

安诺尼V6实时频谱仪查干扰套装RID-1是安诺尼中国针对国内各类无线电干扰排查、定位的需求定制开发的一款高性能干扰查找套装。

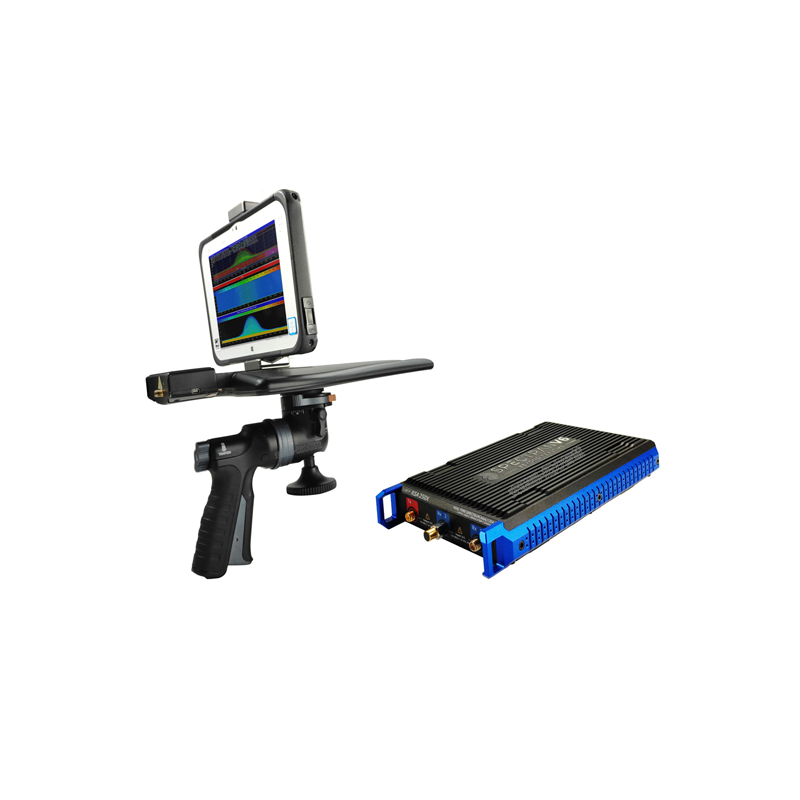

安诺尼V6实时频谱仪查干扰套装由：第6代实时频谱仪、RTSA查干扰软件、查干扰天线、监测电脑组成。

V6查干扰套装能够可靠地、实时地监测带宽内极短的和突发的信号，通过对实时带宽内的I/Q数据进行运算获取干扰信号的实时频谱（实时频谱图、瀑布图、余辉图、星座图等）。

产品特点

软件介绍

安诺尼RTSA-Suite PRO是一款功能强大且灵活的无线电信号监测分析软件，用户可自定义软件界面，可调用各类型任务脚本。

通过软硬件的结合，RTSA-Suite PRO软件能够识别，捕获，解调、跟踪无线电干扰信号，并提供多种显示方式信号检测结果（（实时频谱图、瀑布图、余辉图、星座图等）。

技术参数

频率范围	10-6000MHz
实时带宽	80MHz(120/160.245MHz可选)
POI(100%截获概率)	Up to 97 ns (FFT-based),10ns (direct I/Q-based)
平均底噪（内置低噪放开启）	Typ.-170 dBm/Hz
幅度精度	Typ.+0.5dB(由FIR滤波器补偿)
频率参考精度	0.5 ppm (5 ppb via OCXO option)
RBW（分辨率带宽）	0.62Hz to 200MHz
测量单位	dBm,dBuV,V/m,A/m,W/m2,dBuV/m,W/cm2
检波器	Min,Max,AVG,Peak,QPeak (in development)
衰减器	50 dB/70 dB(0.5 dB steps)
跟踪	Over 20(e.g.ACT,AVG,MAX,MIN,QPEAK)
测量方式	True IQ or Power Frequency data
触发器	Cursor,Measurement,Density
ADC	Dual 2GSPS 16 Bit
DAC	2GSPS 14-Bit
GNSS	GPS/QZSS,GLONASS,BeiDou and Galileo
GNSS同步	+/10ns timestamping in each data packet
外部频率参考输入	typ.10MHz,3,5VRMS into 50 Ohm(SMB-connector)
FPGA	XC7A200T-2
DSP处理	930 GMACs
SDRAM	2 GB
射频接口	SMA(Rx,Tx),SMB (Trigger,Refclock,GPS,PPM).All 50 Ohms.
天线定向角度	±15°
扫描速度	1THz/s
平板电脑	Win10系统，7英寸屏幕，内置锂电池
工作温度	0℃ to+50℃(可扩展-40 to+75℃)
主机尺寸	210×115x30mm
主机重量	850g
天线尺寸	340×200×25mm
天线重量	400g
供电	12VDC便携电源供电
套装操作方式	仪器&便携电源：斜挎式肩袋背包/查干扰天线：手持式
