产品介绍

用于阻尼振荡波测试的紧凑型发生器。集成三相CDN，适用于慢波和快波。1米或2米线圈的磁场输出。可通过高达8kV的绝缘测试脉冲进行扩展。
能量分配网络中的电子测量和控制设备可能容易受到开关动作或大气闪电引起的环境干扰的影响。母线切换导致触点之间的能量流，该能量流在连接的电缆上发展为振荡波。振荡频率由开关站的物理特性决定。空气绝缘开关设备产生的频率低于气体绝缘元件。DOW-CG1是一种测试发生器，可配置用于慢波、快波、冲击电压测试或三者的任何组合。这是一个具有成本效益的最佳解决方案，适用于广泛的用户。该独特的系统包括一个集成的32A三相耦合器，用于将慢速和快速波直接注入AC或DC电力线上。DOW-CG1是第一个集成1.2/50 us 0.5J脉冲的同类测试仪，这也是产品标准测试所需的。现代用户界面具有清晰的菜单结构，包括图形和上下文帮助功能，使操作变得简单高效。

资料下载

英文产品资料-瑞士EMC PARTNER IMU-MGS 5KV EFT/BURST和浪涌紧凑型发电机

64页

渠道商

产品详情

DOW-CG1 多功能阻尼振荡波发生器

用于阻尼振荡波测试的紧凑型发生器。集成三相CDN，适用于慢波和快波。1米或2米线圈的磁场输出。可通过高达8kV的绝缘测试脉冲进行扩展。

能量分配网络中的电子测量和控制设备可能容易受到开关动作或大气闪电引起的环境干扰的影响。母线切换导致触点之间的能量流，该能量流在连接的电缆上发展为振荡波。振荡频率由开关站的物理特性决定。空气绝缘开关设备产生的频率低于气体绝缘元件。DOW-CG1是一种测试发生器，可配置用于慢波、快波、冲击电压测试或三者的任何组合。这是一个具有成本效益的最佳解决方案，适用于广泛的用户。该独特的系统包括一个集成的32A三相耦合器，用于将慢速和快速波直接注入AC或DC电力线上。DOW-CG1是第一个集成1.2/50 us 0.5J脉冲的同类测试仪，这也是产品标准测试所需的。现代用户界面具有清晰的菜单结构，包括图形和上下文帮助功能，使操作变得简单高效。

您的利益

慢波100 kHz和1 MHz
快波3 MHz、10 MHz和30 MHz
包括0.5J/500欧姆绝缘脉冲（1.2/50）
外部数据线耦合器
支持磁场测试
相位角同步
可编程tes例程和设置
非常适合产品标准要求
非常经济高效的解决方案

脉冲

阻尼振荡波|直至慢波
阻尼振荡波|高达快波
磁场|直至振荡
闪电脉冲：1.2/50

产品选项

慢波100 kHz和1 MHz
快波3 MHz/10 MHz和30 MHz
包括0.5J/500欧姆绝缘脉冲（1.2/50）

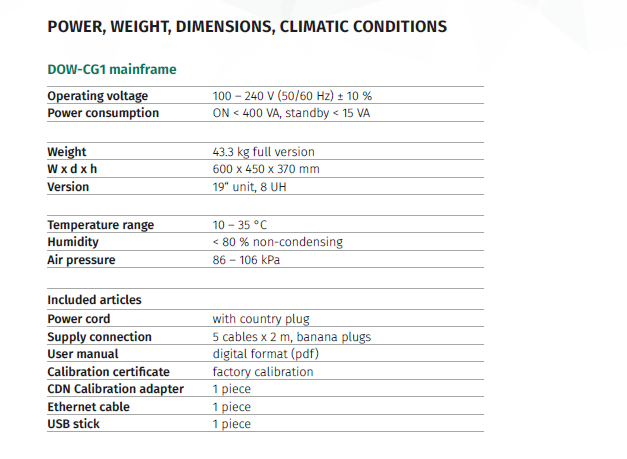

技术参数
