CDN-DATA-8L

瑞士EMC PARTNER 手动CDN CDN-DATA-8L

品牌名称：瑞士EMC PARTNER

产品型号：CDN-DATA-8L

获取报价 加入询盘
产品规格
产品介绍
手动CDN浪涌(CWG)和100 kHz环波测试4不对称数据线。差分和共模耦合。
在不对称数据线上耦合浪涌(CWG)和环波脉冲是IEC 61000-4-5和IEC 61000-4-12基本标准的要求。可根据EUT的脉冲试验类型和数据传输速率选择耦合方式。浪涌耦合40欧姆串联与0.5 uF电容器或33V二极管。环波发生器中包含耦合元件，外部耦合盒可插入90 V气体放电管(GDT)，用于更高数据速率接口的测试。
资料下载
英文产品资料-瑞士EMC PARTNER IMU-MGS 5KV EFT/BURST和浪涌紧凑型发电机
64页
渠道商
产品详情

CDN-DATA-8L 手动CDN

手动CDN浪涌(CWG)和100 kHz环波测试4不对称数据线。差分和共模耦合。

在不对称数据线上耦合浪涌(CWG)和环波脉冲是IEC 61000-4-5和IEC 61000-4-12基本标准的要求。可根据EUT的脉冲试验类型和数据传输速率选择耦合方式。浪涌耦合40欧姆串联与0.5 uF电容器或33V二极管。环波发生器中包含耦合元件，外部耦合盒可插入90 V气体放电管(GDT)，用于更高数据速率接口的测试。

您的利益

  • 符合IEC 61000-4-5 Ed3的浪涌CWG

  • 100kHz环形波，符合IEC 61000-4-12

  • 100kHz工作带宽

  • EUT电流高达4A

  • 最高试验电平6kV

  • 与任何EMC合作伙伴测试生成器一起使用

  • 用户可选择的耦合元件

  • 测试超出标准限值

脉冲

  • 浪涌|高达6kV

  • 环形波|最高6kV

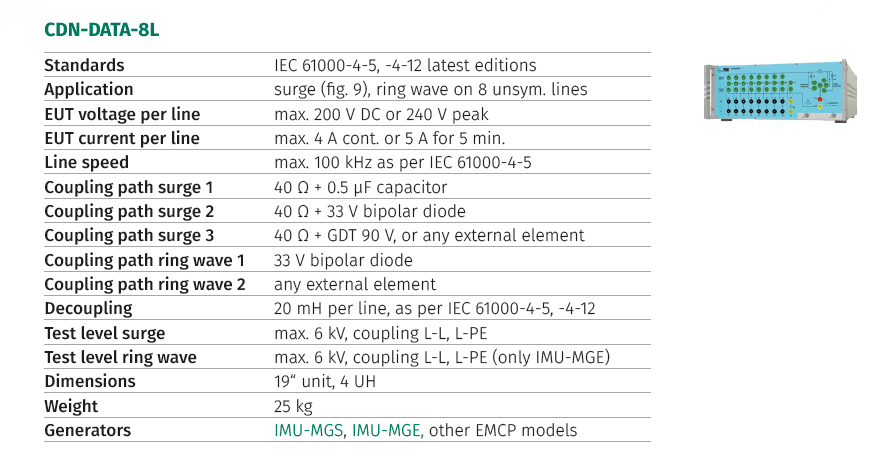

技术参数
