CDN-A-6-125

瑞士EMC PARTNER 自动三相CDN CDN-A-6-125

品牌名称：瑞士EMC PARTNER

产品型号：CDN-A-6-125

获取报价 加入询盘
产品规格
产品介绍
新的CDN是完全可配置的，并提供了一系列惊人的选项来满足最新的测试要求。EFT/Burst IEC 61000-4-4脉冲测试可执行高达6 kV，浪涌至IEC 61000-4-5至6 kV，以及可选的符合IEC 61000-4-12至6 kV的环形波。标准型号支持高达690 Vac（L-L）、500 Vdc的EUT电压和高达125A的电流。直流电压能力可提高至1500 V。CDN配有多色LED耦合指示，包括EFT的校准适配器以及EUT和电源的整套连接器。标准模型可以用许多选项来补充。可以随时添加环形波、ANSI耦合和直流电压增加到1000 Vdc或1500 Vdc。为了便于根据最新的IEC 61000-4-5浪涌进行测试，新的CDN线路配备了可选的范围切换，以保持作为EUT电流函数的波形。当测试DC-DC转换器时，电路中可能出现振荡。这可以通过二极管电阻器电路来防止，也可以作为一种选择。
资料下载
英文产品资料-瑞士EMC PARTNER IMU-MGS 5KV EFT/BURST和浪涌紧凑型发电机
64页
渠道商
产品详情

CDN-A-6-125 自动三相CDN
新的CDN是完全可配置的，并提供了一系列惊人的选项来满足最新的测试要求。EFT/Burst IEC 61000-4-4脉冲测试可执行高达6 kV，浪涌至IEC 61000-4-5至6 kV，以及可选的符合IEC 61000-4-12至6 kV的环形波。标准型号支持高达690 Vac（L-L）、500 Vdc的EUT电压和高达125A的电流。直流电压能力可提高至1500 V。CDN配有多色LED耦合指示，包括EFT的校准适配器以及EUT和电源的整套连接器。标准模型可以用许多选项来补充。可以随时添加环形波、ANSI耦合和直流电压增加到1000 Vdc或1500 Vdc。为了便于根据最新的IEC 61000-4-5浪涌进行测试，新的CDN线路配备了可选的范围切换，以保持作为EUT电流函数的波形。当测试DC-DC转换器时，电路中可能出现振荡。这可以通过二极管电阻器电路来防止，也可以作为一种选择。

您的利益

  • 多色LED耦合路径指示

  • 为电动汽车和铁路测试做好准备

  • ANSI浪涌和环形波耦合

  • 高达1500Vdc EUT电压

  • 包括的电缆和/或连接器

脉冲

  • 浪涌|高达6kV

  • EFT|最高6kV

  • 环形波|最高6kV

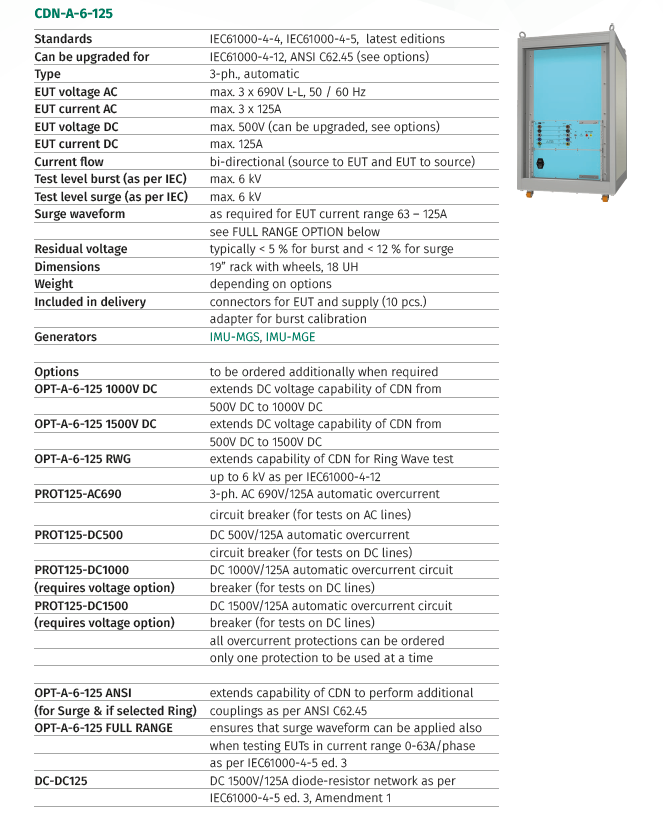

技术参数
