SmartPave 92
动态剪切流变仪适用于柏油和沥青的质量控制和常规测量
自带照明的样品区域可获得完美的刮样效果
珀尔帖温控单元用风冷取代了恒温器
SmartPave 102e
适用于沥青研发的动态剪切流变仪
包括诸如 TruGap™（自动间隙测量）和 T-Ready™（自动样品温度检测）等功能
也适用于橡胶改性沥青以及 -50 °C 低温下的测量

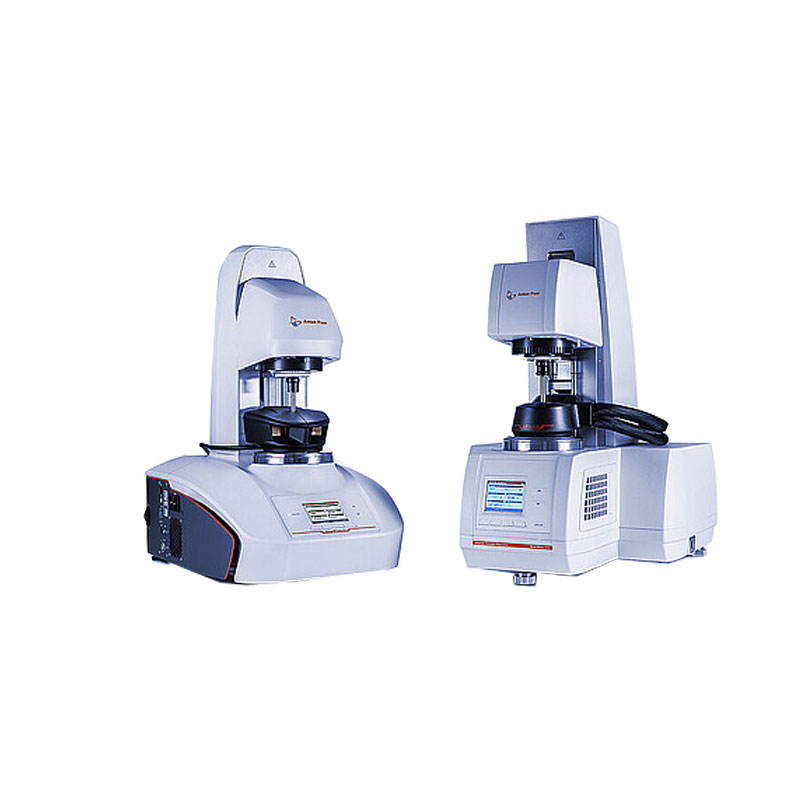

动态剪切流变仪 (DSR) SmartPave 92 和 SmartPave 102e 可对沥青进行精确测量。具有诸多优势，如 Toolmaster™自动识别和配置、QuickConnect 快速连接、干法加热的帕尔帖温控设备、遵从 AASHTO T315、AASHTO T350、AASHTO TP101、ASTM D7175、ASTM D7405 和 DIN EN 14770 标准的逐步测量程序等，从而确保实现最方便的操作。对于需遵从 AASHTO T316、ASTM D4402 和 DIN EN 13302 标准的测量，两种仪器均可配备同心圆筒帕尔帖温控测量系统加以实现。
关键功能
两款型号的流变仪可涵盖沥青流变测试的所有范围
这两款成熟可靠的 SmartPave 动态剪切流变仪能够根据相关标准或使用传统流变方法，在较大温度范围内分析非改性和改性沥青结合料和沥青。SmartPave 102e 是一款能够满足沥青最高测量要求的仪器，而 SmartPave 92 则专为沥青测试实验室中的质量控制和常规测量需求而设计。
RheoCompass 软件：沥青测试的新工具
RheoCompass是一款带领您全面了解和准确洞察自己需求的导航式工具。它包含专门针对沥青行业需求而量身定制的多个模板。预定义的测试程序含有分步指示测试模板，可满足 AASHTO、ASTM、DIN EN 和 FGSV 等标准的测试要求。
为方便样品处理而配备了独特的附件
SmartPave 92 和 SmartPave 102e 的独特温控单元是首个在样品上方和下方都有加热元件的帕尔帖加热系统。此外，该仪器还配备了当今流变仪领域唯一一款非接触全自动工具识别和配置系统 – Toolmaster™。当测量系统和温度控制系统连接到流变仪上时，它可以立刻将其识别出来。手动输入数据将成为历史。
全自动温度校准
安东帕的 RheoCompass 软件具有全自动温度校准和验证程序功能。温度精度和稳定性在沥青测试中至关重要。独特的全自动温度校准程序可确保温度偏差<0.1 °C。
将您的 SmartPave DSR 升级为 BBR
使用我们合作伙伴 Pavement Systems LLC 提供的专业软件解决方案，增强您的 SmartPave 102e 或 92 功能。轻松连接到这款外部分析软件并解锁一系列功能，包括 iCCL 测试。这是 BBR (AASHTO PP112) 的强大替代方式，可在 30 分钟内为您提供有关低温 PG 等级以及 m 值、S 和 delta TC 的信息。 了解有关路面系统及其分析解决方案的更多信息 。
经验丰富的专家为您提供及时专业的技术支持
安东帕的全球服务网络确保总有一名专家为您提供支持。向全球范围提供了无数台已安装使用的仪器，拥有规模庞大的应用数据库，并与当地工程院校机构展开合作，所有这一切都无可争辩地证明，在回答任何沥青流变学问题方面安东帕是您的首选。
技术规格
技术参数 | 单位 | SmartPave 92 | SmartPave 102e |
轴承设计 | - | 精密多孔碳空气轴承 |
马达设计 | - | 无刷直流永磁同步EC马达 |
位移传感器 | - | 高分辨率光学编码器 |
法向力测量设计
（美国专利 6167752，1996） | - | - | 完全集成在轴承中的360° 非接触式电容传感器 |
工作模式 | - | 马达和传感器一体 (CMT) |
旋转
模式最小扭矩 | nNm | 1 µNm | 5 |
振荡
模式最小扭矩 | nNm | 1 µNm | 2 |
最大扭矩 | mNm | 125 | 200 |
最小偏转角
（设置值） | µrad | 1 | 0.5 |
最大偏转角
（设定值） | µrad | ∞ | ∞ |
最小角速度[1] | rad/s | 0 | 0 |
最大角速度 | rad/s | 157 | 314 |
最高 转速 | 1/min | 1500 | 3000 |
最低转速 (CSS/CSR) | 1/min | 10-3 | 10-7 |
最小角频率 [2] | rad/s | 10-4 | 10-7 |
最大 角频率 | rad/s | 628 | 628 |
最大角频率 [3] | HZ | 100 | 100 |
法向力范围 | N | - | -50 至 50 |
法向力灵敏度 | N | - | 0.01 |
最小间隙尺寸变化 | µm | 0.625 | 0.625 |
尺寸（宽 x 高 x 深） | mm | 380 x 660 x 530 | 444 x 678 x 586 |
重量 | kg | 33 | 42 |
其他技术优势 |
带软件远程控制的设备显示器（与测量传感器分离，用于 防止机械和电磁干扰） | - | 是 | 是 |
直接应变/应力控制器 | - | 是 | 是 |
TruStrain™（样品自适应控制器） | - | 否 | 是 |
TruRate™ （样品自适应控制器） | - | 否 | 选配 |
原始数据（LAOS、波形） | - | 否 | 选配 |
法向力控制（设置和读取） | - | 否 | 是 |
垂直运动、黏附性、挤压流 | - | 否 | 是 |
自动间隙控制/设置装置 (AGC/AGS) | - | 是 | 是 |
用于测量夹具的电子刮样锁 | - | 是 | 是 |
TruGap™
（永久控制真实测量间隙）
（美国专利：6499336，2000） | - | 否 | 选配 |
T-Ready™
（自动检测样品温度平衡时间）
（美国专利 8904852，2011）[4] | - | 否 | 是 |
Toolmaster™
（测量夹具和附件，零间隙数据的储存）
（美国专利：7275419, 2004） | - | 是 | 是 |
测量夹具快速连接器
(无螺纹，可单手操作) | - | 是 | 是 |
刮样镜
（360° 无盲点观察样品） | - | 否 | 是 |
三点支撑设计
(三个坚固的支脚，可实现无工具单手调平) | - | 是 | 是 |
控温模块
三点支撑固定（无晃 动，安装后无错位 ） | - | 是 | 是 |
最大温度范围 [4] | °C | -50 至 +400 | -160 至 +1000 |
真正的无梯度温度控制
（水平、垂直方向） | - | 是 | 是 |
根据 AASHTO 和 ASTM 规定，温度梯度 <0.1°C | - | 是 | 是 |
CoolPeltier™ 帕尔贴系统内置冷却选件，无需额外附件即可实现逆流式冷却 | °C | -5 至 +200 | -5 至 +200 |
高压测量单元 | bar | 否 | 高达1000 |
Safe Gap™，设置间隙时的法向力限制 | - | 是 | 否 |
TruRay™ 样品区域的可调照明 | - | 是 | 否 |
RheoCompass 软件 |
不断更新的沥青标准操作程序 (SOP) | - | 是 | 是 |
通过网络自动更新 | - | 选配 | 选配 |
全自动温度校准 | - | 是 | 是 |
测试和分析设计器 | - | 是 | 是 |
报告设计器
（包含所有测试信息，用于导出和打印） | - | 是 | 是 |
实验室管理、多客户端和服务器功能 | - | 选配 | 选配 |
1、适用于控制剪切应力 (CSS) 模式；在控制剪切速率 (CSR) 模式下，取决于测量点持续时间和采样速率
2、理论值（每个循环的持续时间=2年）
3、使用多波功能可以提高频率，如942rad/s (150Hz) 或更高，取决于测量系统和样品
4、取决于所用的控温附件
