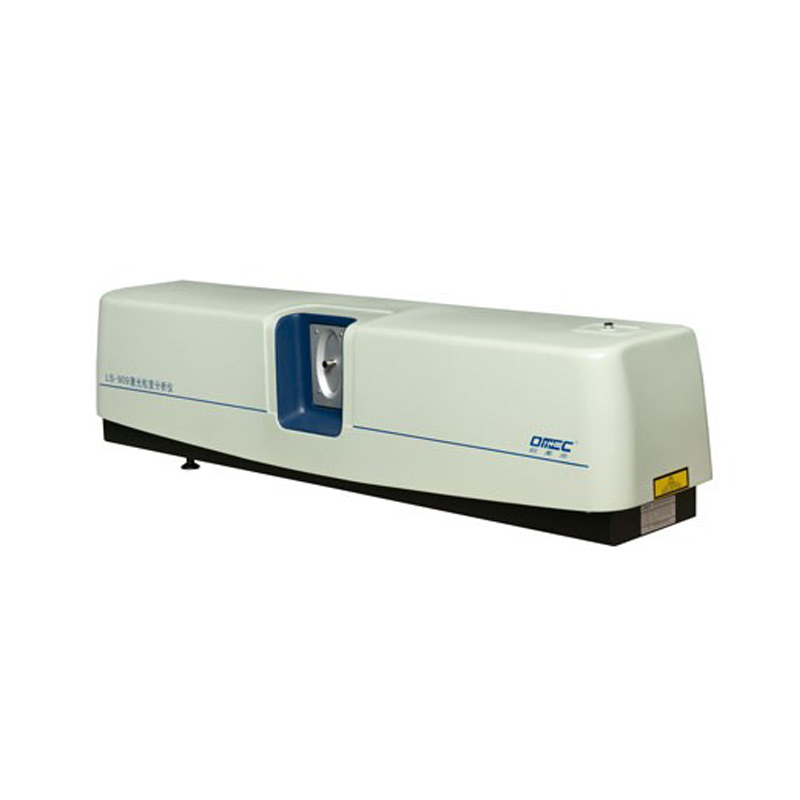

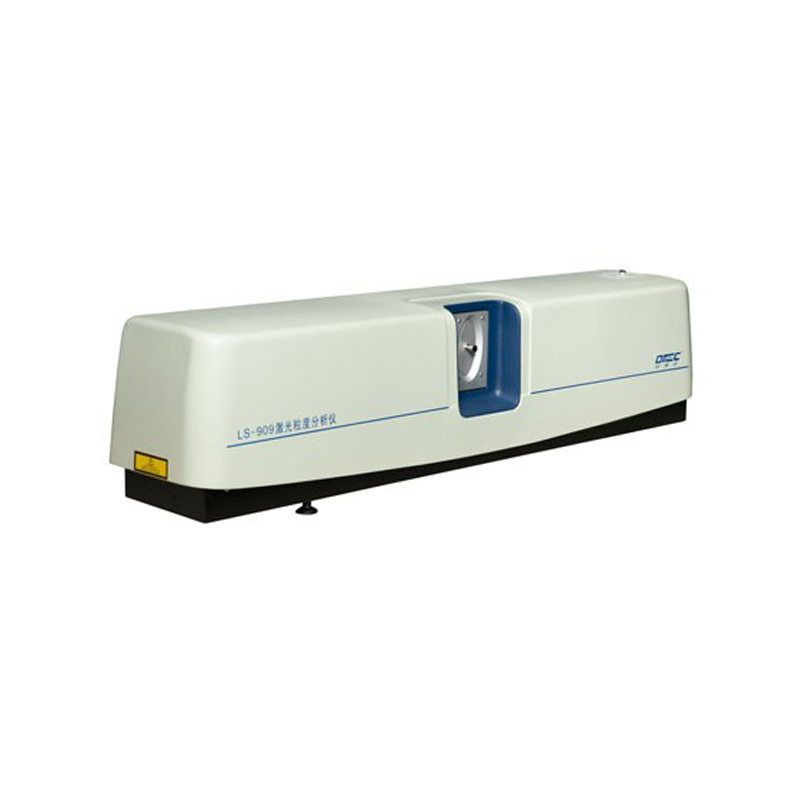

LS-909 激光粒度仪
LS-909型激光粒度仪是欧美克公司基于用户对高性能仪器的需求而开发的一款性能优异、支持干湿法两用的新一代粒度分析仪。LS-909采用长焦距光学检测系统、优化的双后向及逆向散射光探测器布局、升级的模数转换信号获取系统、创新的自适应噪声抑制算法，结合进口高性能He-Ne激光器光源，使得LS-909激光粒度仪可以胜任更宽粒度测试范围的检测需求，测试自动化程度高、动态范围大、重复性好、分辨能力强。其智能化测控分析软件、专业化的可定义测试报告模板，附带简洁易操作的报告浏览对比及多种数据导出功能，使得粒度测试分析从此变得轻松。

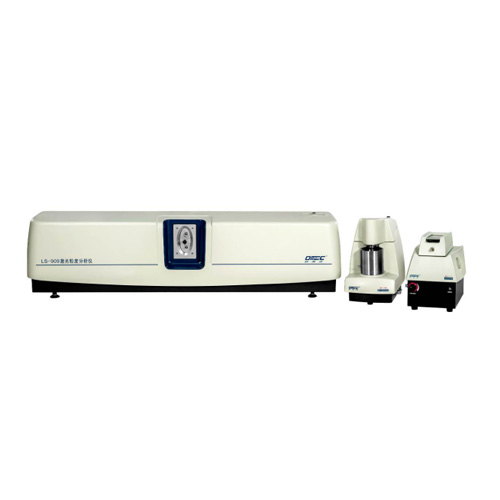

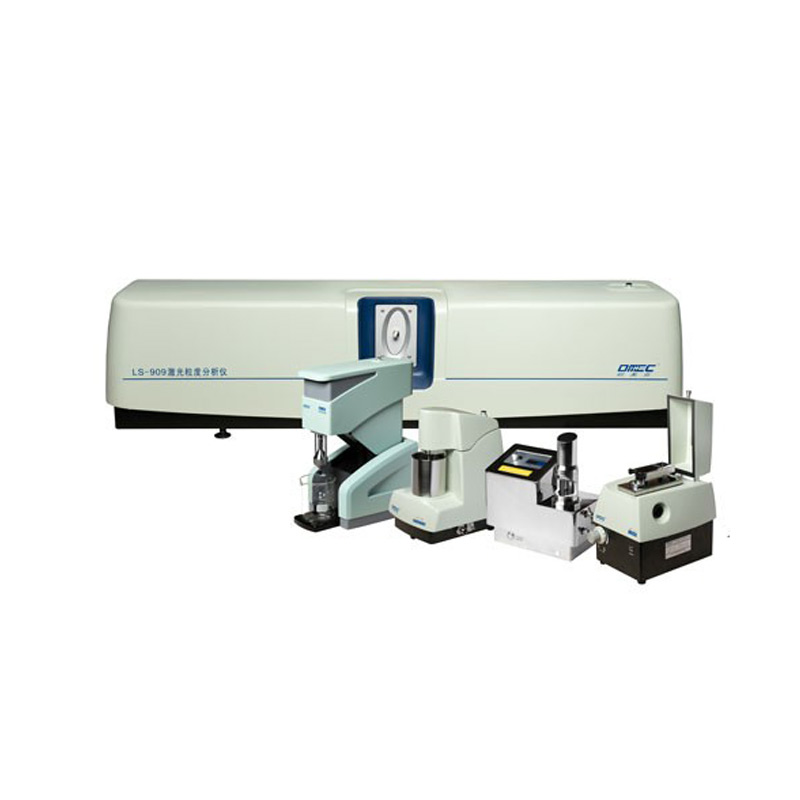

LS-909型激光粒度仪主机及干湿法自动进样器
用途：测量须在液体中分散的样品或须在气体中分散的粉体材料的粒度分布。

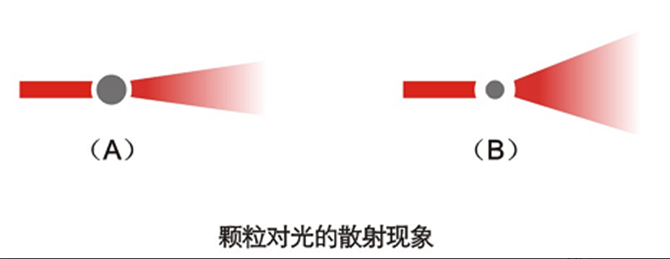

工作原理：一束平行光在传播过程中遇到障碍物颗粒，光波会发生散射（衍射）偏转，偏转的角度跟颗粒的大小相关，散射（衍射）现象可以通过 “Mie散射理论 ”或“Fraunhofer 衍射理论 ”来描述。颗粒粒径越大，光波偏转的角度越小；颗粒粒径越小，光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的。
技术参数
型号
| LS-909 |
| 测试原理 | 全量程米氏散射理论 |
| 测试范围 | 0.02～2100μm（湿法）、0.1～2100μm（干法） |
| 进样方式 | 湿法/干法自动进样 |
| 重复性误差 | <±0.5%（标样D50偏差） |
| 准确性误差 | ≤1%（标样D50偏差） |
| 对中方式 | 智能自动对中，对中精度0.2μm |
| 测试时间 | 1～2分钟 |
| 检测器 | 通道数91个，由前向、侧向、大角、后向及逆向光电探测器组成 |
| 光源种类 | 进口氦-氖激光，功率：>2.0 mW，波长：0.6328 μm |
| ADC模数转换 | 18bit |
| 工作环境 | 5～35℃（温度），＜85%（相对湿度） |
| 输出数据 | 粒度分布表、粒度分布曲线、平均粒径、中位径、比表面积等。 |
| 电源 | 200~240V AC 50Hz 80VA |
| 外观尺寸（L×W×H） | 主机外形尺寸：1320×340×360mm
主机包装外形尺寸：1600×450×480mm |
技术特点：
1、 可靠的光学平台
LS-909系统采用整体式外罩、铝合金底座和模块化结构设计，防尘防水防外界杂散光效果明显，维护需求极少且简单易行。采用调试工装一次性地调节定位辅助探测器和主探测器相互位置，定位更准，有利于获得更加准确的大角度光能数据，从而有利于仪器小颗粒测试性能的提升。
2、 优化的单镜头光路结构
采用透镜后傅立叶变换结构，突破了傅立叶透镜的光瞳制约，包括后向散射在内的所有角度的散射光均能被探测器定位接收；而且单镜头光路中的折射、反射面减少，可以进一步降低仪器工作时的背景噪声至极低水平，提高了仪器测量时的信噪比。

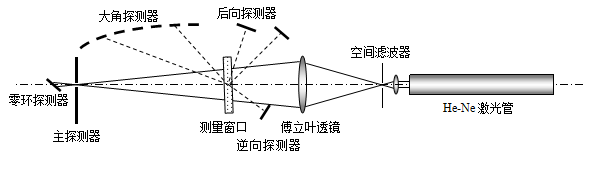

光路原理示意图
3、 高性能进口He-Ne气体激光光源
系统采用进口He-Ne气体激光光源，光学质量更好，更加稳定可靠，预热时间短，使用寿命更长，进而适合于要求更为苛刻的应用，相比于其他类型的激光器具有单色性好、相干性高、发散角小、稳定性强等优点，确保了仪器良好的稳定性和优异的分辨力。
OMEC高性能进口He-Ne激光管（上）vs. 一般He-Ne激光管（下）
4、 新空间滤波器设计及一体化激光发射器技术

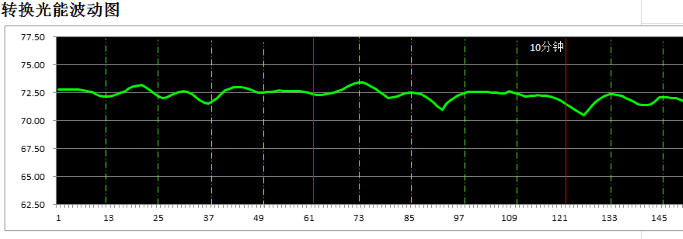

LS-909光源采用一体化激光发射器设计及进口永磁体空间滤波器新设计，消除了衍射环的影响。结合激光输出功率稳定性检测和滤波平滑处理技术，散射光能数据更准确，进一步提高了系统的测试性能，尤其是大颗粒的测试性能。
5、合理分布、高感光度的光电探测器组合
LS-909激光粒度分析仪对光电探测器布局进行了深度优化整合，由前向、侧向、大角度、双后向及逆向散射光探测器组成三维立体检测系统，所有探测器都准确地布置于傅立叶聚焦面上，结合低噪音大尺寸的大角度、后向和逆向探测器的应用，确保了仪器具有优异的动态范围、优异的分辨力和灵敏度，有效保证小颗粒散射光能信息的全面准确获取，仪器测量下限至0.02um。
6、 长焦距的傅里叶透镜
LS-909激光粒度分析仪选用556mm长焦距的傅立叶透镜，增加了测量窗口到光电探测器平面的距离，从而使更小散射角度的散射光信号之间能有足够空间差异被光电探测器准确探测到，散射角识别能力低至0.016度，仪器对大颗粒的测试能力得到增强，测量上限达2100μm。
7、 智能自动对中

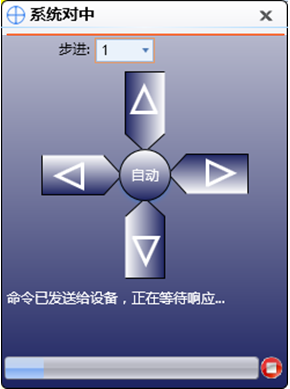

智能软件控制自动对中系统保证了准确的光学对中和多次测量的重复性。自动对中机构，精度达0.2um，速度更快，既可作为自动测量的一部分，亦可在屏幕上单击鼠标来完成。结合智能判断对中软件功能，避免了传统粒度测量中因对中不良导致的结果偏差，并能延长对中机构寿命。
8、 先进的数据采集及处理技术
采用优化的同步8通道18位ADC模数转换采样技术和超低泄露电流采样保持开关，满量程精度达到0.15%的同时，电背景更低，结合电背景补偿功能，有利于获得更加准确的光能数据，提高了光能获取的动态范围，测试分辨能力也得到相应提高。
9、 高性能、简单易用的干法测试系统

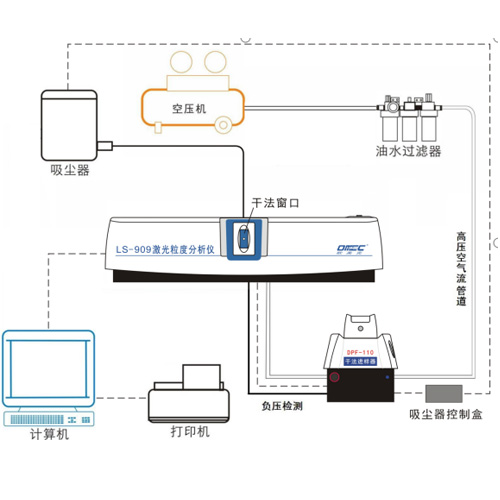

LS-909干法进样系统由干法进样器、全封闭进样窗口、静音泵空压机、油水过滤器和吸尘器等部件构成。样品池具有三重调节设计，进料速度准确稳定，测试遮光比控制优良，节省样品量。内置分散压传感器，实时监控分散压，并具有错误警示功能。干法窗口采用密闭管道式设计，结合窗口负压保护设计与大功率吸尘器粉尘回收装置，大限度回收样品，使主机不受粉尘影响。
以上多种特性共同保障了LS-909对多种样品干法测试的适应性及测试结果良好的重复性和真实性。
DPF-110自动干法进样系统
1）外观设计简洁、流畅，造型美观。
2）进样器与主机通信识别，具备软件SOP自动化测试功能，包括自动正负压力开关、自动进料、自动测样、自动清洗。
3）分散压力0.5～6Bar高精度无级可调，内置分散压力传感器。
4）测样分散状态自动识别，具备遮光比自动限制功能和分散压异常警示功能。
5）包括角度、振动频率、带刻度的节流阀等多重可调机构的样品池设计，样品池振动频率由软件控制且连续可调。
6）带降噪功能的全封闭进样器设计，隔绝粉体对仪器的污染，维护需求少。
7) 料斗容积≤30mL；进样振动加速度：0~12G无级可调。
8) 进样器分散管采用刚玉瓷材料，分散效果好、工作寿命长。
9) 专用干法窗口，具有气流保护和石英玻璃介面窗口的双重优点，极大减少了窗口维护及擦拭清洁工作，并提高了窗口玻璃的使用寿命。
10) 模块化设计，方便检修和维护。
10、高性能湿法循环进样系统
SCF-105B全自动进样系统
10.1 SCF-105B全自动循环进样系统技术特点
1）LS-909标配自动化进样器，外观设计简洁、流畅，造型美观。
2）采用自吸泵进水，具有自动进水、自动排空、自动排气泡及自动清洗功能。也可选择自来水进水配置。
3）样品池采用开放式设计，方便操作。
4）进样器与主机通信，所有控制及动作通过软件操作实现。
5）选用瑞士进口直流电机，采用圆带传动和离心泵结构，具有循环效率高、噪音低、流量大和流速快的优点。
6）电机转速0～4000r/min，无级可调，控制精度±20转/分钟.
7) 循环进样器容积500ml，循环管路流量可达2.5L/min。
8) 内置底部超声功能，超声功率达到50W，超声功率和超声时间无级可调。
9) 模块化设计，方便检修和维护。
*根据客户需求可搭配SCF-108、SCF-126湿法循环进样系统

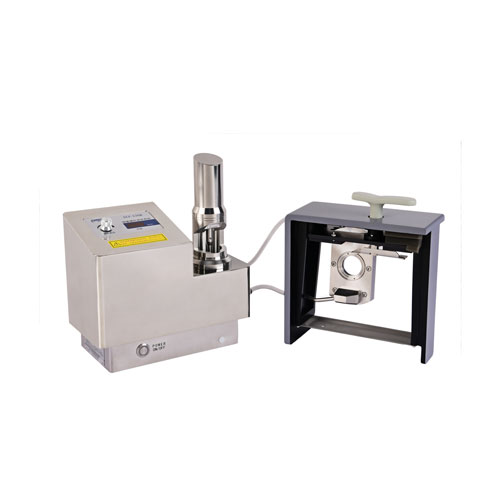

SCF-126微量循环进样系统
10.2 SCF-126微量循环进样系统技术特点
1）LS-909可选进样器，进样系统整体大部分结构为不锈钢材质。
2）具有循环管路及样品池容积小，测试消耗的分散介质较少的特点。
3）可用于较贵重粉体样品的测试。
4）进样系统采用离心泵结构，转速达到3500转/分钟（无级调速）。
5）采用精密电位器旋钮调节电机转速，实现电机无级调速。
6）速度控制电路自带速度检测模块，准确控制水泵转速。
7）采用外置DC 24V电源模块供电，提高系统安全系数。
8）进样器管路能在短时间内应对弱酸弱碱的侵蚀。
9）可选耐腐蚀配置，内部泵体密封圈使用全氟橡胶，外部管路可使用三元乙丙橡胶或者氟橡胶。

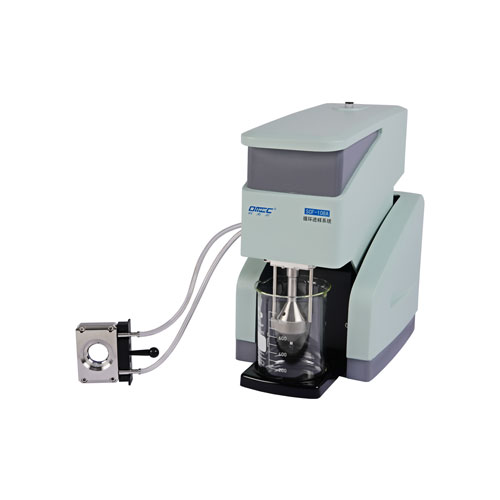

SCF-108A循环进样系统
10.3 SCF-108A进样系统技术特点：
1）LS-909可选进样器，模块化设计，操作使用方便。
2）采用独特的灯笼式离心泵循环结构，已申请专利（专利号：2012204087053）。
3）循环泵体选用优质SUS316不锈钢材质，长期使用不生锈。
4）原装进口直流电机，可实现600~4000转/分钟无级调速，具有效率高的清洗排干能力。
5）内置超声频率40kHz，功率无级可调，功率达到50W，超声时间0～30分钟无级可调。
6）采用下压式水流分散技术设计，系统分散能力强，即使对于高密度样品分散效果仍保持良好，大程度满足各种不同密度颗粒粒度的测试需求。
7）先进的循环回路设计，水流循环流动时颗粒不容易沉降，透明进样池设计样品分散状态一目了然，使得测试数据能够有效反映样品的真实特性。
8）标配1000ml样品池，可根据需求更换样品池容量。
11、双进样器端口、智能干湿法快速切换
LS-909主机采用双进样器端口设计，能同时连接配置干法、湿法自动化进样器，由软件自动识别并能快速切换待测进样器。随机配置进样器窗口底座，防止窗口污染。结合易切换窗口设计和高精度快速自动对中，干湿法测试的转换简单快捷。
12、智能、友好、符合多种应用的计算机软件功能
1）现代化功能分区的系统软件，简单易操作，具有SOP标准操作流程功能，使分析测试流程标准化，减少人为因素的影响。
2）软件可选自动对中、手动对中和一键自动对中，并具备智能对中判断功能，可根据仪器状态信息自行确定是否需要自动对中，测试更省时、效率更高。
3）多种测试报告模式：具有通用测试报告、筛分测试报告、百分测试报告，并具有平均报告、统计报告、拟合报告功能，具有可自定义专业测试报告模板功能。测试报告可导出为pdf、excel、word格式或其他文本格式，报告图表可直接右键保存。
4）可同时查看多个测试报告结果，进行数据的图形比对和数值统计分析。支持以日期、特征粒径或平均结果等多个参数进行分类、排序、筛选功能，并能以表格形式输出。
5） 完善、开放的样品参数数据库，具有200多种常见材料光学参数，用户也可以自定义材料和折射率，包括折射率实部和虚部（对应样品的吸收率）。
6） 具有用户分级、权限管理、数据完整性、数据可追溯等兼容CFDA GMP 21CFR必要要求的软件功能。

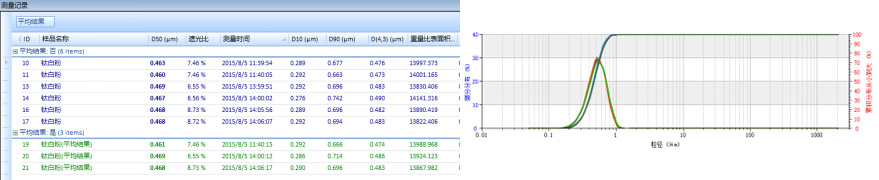

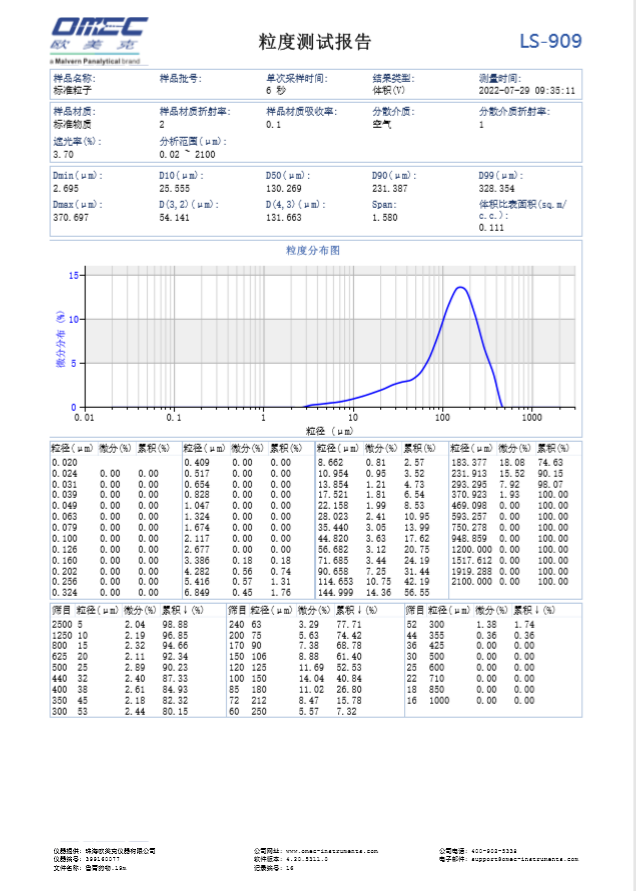

附件：LS-909测试报告（见下页）
