PIP8.1 颗粒图像处理仪
PIP8.1颗粒图像处理仪适用于磨料、涂料、非金属矿、化学试剂、填料等各种粉末颗粒的粒度测量、形貌观察和分析。
颗粒图像处理仪（下面简称图像仪）适用于磨料、涂料、非金属矿、化学试剂、填料等各种粉末颗粒的粒度测量、形貌观察和分析。能同时给出等面积圆、等短径等不同等效原理下的颗粒直径并分别以颗粒数和体积（重量）为统计参量的粒度分布。

技术参数

型号	PIP8.1
测量范围	0.5μm～3000μm
重复精度	1%（乳胶球标样）
粒径等效原理	等面积圆直径、等效短径
粒度统计参数	体积（重量）、颗粒数
工作电源	110-120/220-240V、 0.42/0.25A 、50/60Hz(显微镜)
环境温度	5℃～40℃
环境相对湿度	湿度＜80%（31℃）
总功率	12.5W

结构和原理

2.1 结构

图像仪由光学显微镜、数字摄像机、计算机、USB2.0卡（非必须）、打印机及图像仪分析控制软件组成。

2.2 原理

图像仪将现代电子技术与显微镜方法相结合，用摄像机拍摄经显微镜放大的颗粒图像，图像信号进入计算机内存后，计算机自动地对颗粒的形貌特征和粒度进行分析和计算,并给出测试报告。

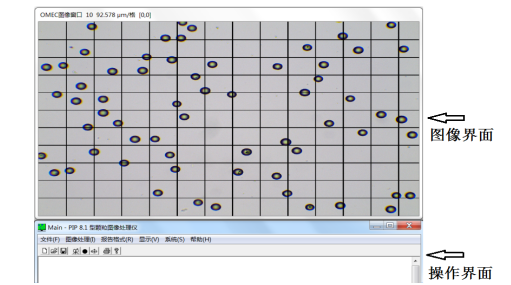

光学显微镜首先将待测的微小颗粒放大，并成像在CCD摄像机的光敏面上；摄像机将光学图像转换成视频信号，然后经过USB数据线传输并存储在计算机的处理系统里。计算机根据接收到的数字化了的显微图像信号，识别颗粒的边缘，然后按照一定的等效模式，计算各个颗粒的粒径。一般而言，一幅图像（即图像仪的一个视场）包含几个到上百个不等的颗粒。图像仪能自动计算视场内所有的颗粒的粒径，并统计，形成粒度测试报告。当已经测到的颗粒数不够多时，可以通过调整显微镜的载物台，换到下一个视场，继续测试并累计。

一般而言，被测颗粒不是球形的，我们所说的粒径是指等效圆的粒径。在图像仪中，可以根据客户需要取不同的等效方式，例如：等面积圆、等效短径、等效长径等；这种灵活性是其他原理的粒度仪无法比拟的。

其优点为：除粒度测量外可以进行一般的形貌特征分析，直观、可靠，既可直接测量粒度分布，也可作为其它粒度仪器测试可靠性的评判参考仪器。

2.3 分析流程

图像仪的数据处理流程包括：测量背景及调整、颗粒图像转换及传输、二值化、颗粒边缘搜寻、计算等效直径、分析统计、分析结果输出、分析结果保存及打印等过程。

图2.2 分析计算颗粒直径和形貌数据的过程

安装调试

在安装PIP图像仪之前，我们希望您已经对计算机和Windows操作系统有所了解。

3.1 系统要求（建议）

1. 软件及摄像机驱动程序兼容微软公司的Windows 7/8/10（家庭版、专业版、企业版）。

2. 计算机整机性能要求：能流畅运行WINDOWS 7以上操作系统的多媒体电脑。

3. 计算机需要拥有至少2G以上物理内存，建议4G以上配置。5G以上的空闲硬盘空间。

4. 计算机需配备通用光盘驱动器，有一个空闲的USB2.0接口。

5. 需要有参数达到1280*1024，32位色以上级别的屏幕解析度显示器。显卡需具备128M以上的显存。

备注：以上系统要求是保证PIP图像仪分析软件正常运行的基本要求，我司做过多次的兼容性测试，软件均能够正常工作。但是这不表示我司承诺所有符合上述要求的计算都能够无条件的正常运行软件。考虑到计算机技术及软件兼容性问题的复杂性，同时通用多媒体计算机已经的普及性，故遇到软硬件兼容问题，可能会需要仪器用户提供计算机硬件可选择的支持。

3.2 硬件安装

1. 按照生物显微镜使用说明书安装显微镜，插上电源，检查背景灯是否点亮而且亮度手动可调。

2. 将数字摄像机安装在显微镜上，接口是楔形结构，错开楔形锁扣装入摄像机,旋紧锁紧螺钉即可。
