DP6000B系列高压差分探头
DP6000B系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到300MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

技术参数

型号		DP6070B
带宽(-3dB)		300MHz
上升时间		≤1.16ns
精度		±2%
量程选择(衰减比)		20X/200X
最大差分测量电压 (DC + Peak AC)		20X	±70V

		200X	±700V
共模电压(DC + Peak AC)		±700V

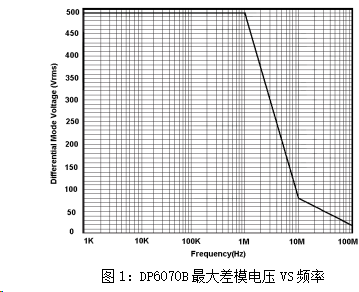

最大差模电压VS频率曲线		参考图1
最大输入对地电压（Vrms）		450V CATII 600V CATI
输入阻抗	单端对地	2.5MΩ
	两输入端	5MΩ
输入电容	单端对地	＜4pF
	两输入端	＜2pF
CMRR	DC	＞80dB
	100kHz	＞60dB
	1MHz	＞50dB
噪声(Vrms)		20X	＜90mV
		200X	＜120mV
过载指示电压阀值		20X	≥70V
		200X	≥700V
延时时间	探头主机	6ns
	BNC线(1m)	5ns
带宽限制(5MHz)		≥-3dB@5MHz
过载指示灯(红灯)		有
过载报警声		有(可选择关闭)
自动保存功能		有
偏置可调功能		有（进入测试模式下调整）
终端负载要求		≥100kΩ
电源		USB 5V/2A适配器
安全符合标准		EN61010-1: 2010
EMC符合标准		EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013

DP6350B技术参数

型号		DP6350B
带宽(-3dB)		300MHz
上升时间		≤1.16ns
精度		±2%
量程选择(衰减比)		100X/1000X
最大差分测量电压 (DC + Peak AC)		100X	±350V

		1000X	±3500V
共模电压(DC + Peak AC)		±3500V

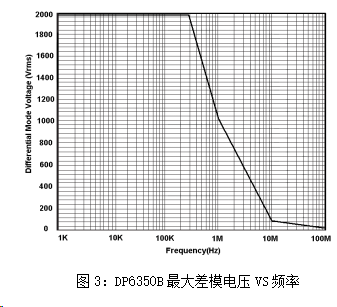

最大差模电压VS频率曲线		参考图3
最大输入对地电压（Vrms）		600V CATIII 1000V CATII
输入阻抗	单端对地	5MΩ
	两输入端	10MΩ
输入电容	单端对地	＜4pF
	两输入端	＜2pF
CMRR	DC	＞80dB
	100kHz	＞60dB
	1MHz	＞50dB
噪声(Vrms)		100X	＜350mV
		1000X	＜550mV
过载指示电压阀值		100X	≥350V
		1000X	≥3500V
延时时间	探头主机	6ns
	BNC线(1m)	5ns
带宽限制(5MHz)		≥-3dB@5MHz
过载指示灯(红灯)		有
过载报警声		有(可选择关闭)
自动保存功能		有
偏置可调功能		有（进入测试模式下调整）
终端负载要求		≥100kΩ
电源		USB 5V/2A适配器
安全符合标准		EN61010-1: 2010
EMC符合标准		EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013

DP6700B技术参数

型号		DP6700B
带宽(-3dB)		300MHz
上升时间		≤1.16ns
精度		±2%
量程选择(衰减比)		200X/2000X
最大差分测量电压 (DC + Peak AC)		200X	±700V

		2000X	±7000V
共模电压(DC + Peak AC)		±7000V

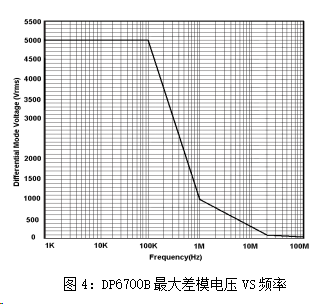

最大差模电压VS频率曲线		参考图4
最大输入对地电压（Vrms）		1000V CATIII 2300V CATI
输入阻抗	单端对地	20MΩ
	两输入端	40MΩ
输入电容	单端对地	＜5pF
	两输入端	＜2.5pF
CMRR	DC	＞80dB
	100kHz	＞60dB
	1MHz	＞50dB
噪声(Vrms)		200X	＜550mV
		2000X	＜1V
过载指示电压阀值		200X	≥700V
		2000X	≥7000V
延时时间	探头主机	6ns
	BNC线(1m)	5ns
带宽限制(5MHz)		≥-3dB@5MHz
过载指示灯(红灯)		有
过载报警声		有(可选择关闭)
自动保存功能		有
偏置可调功能		有（进入测试模式下调整）
终端负载要求		≥100kΩ
电源		USB 5V/2A适配器
安全符合标准		EN61010-1: 2010
EMC符合标准		EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013
