LIN-120C

美国Com-Powe 线路阻抗稳定网络 LIN-120C

品牌名称:美国Com-Power

产品型号:LIN-120C

产品规格
产品介绍
频率范围为 150 kHz - 30 MHz
完全符合 CISPR 16-1-2 / ANSI C63.4 标准
防止饱和的“空心”电感器
内置瞬态限制器
包括单独校准
三年质保
渠道商
产品详情

LIN-120C 线路阻抗稳定网络

LIN-120C 线路阻抗稳定网络 (LISN) 为执行电力线传导辐射一致性测试提供了必要的测量平台,符合大多数全球商业产品标准的要求。LIN-120C 符合 CISPR 16-1-2 和 ANSI C63.4 标准。

LISN提供定义的稳定阻抗,并将EUT与电源影响隔离,从而提供准确且可重复的结果。

LIN-120C 包括一对单导体网络,安装在一起,与单相、双相或直流电源系统中的每个载流导体串联安装。第二个 LIN-120C 对可用于适应三相电源系统(Wye 或 Delta 配置)。


产品特征:

  • 频率范围为 150 kHz - 30 MHz

  • 完全符合 CISPR 16-1-2 / ANSI C63.4 标准

  • 防止饱和的“空心”电感器

  • 内置瞬态限制器

  • 包括单独校准

  • 三年质保


技术参数

型号LIN-120C
标准CISPR 16-1-2 / ANSI C63.4
应用电力线执行发射测试
频率范围150 kHz - 30 MHz
射频连接器50 Ω N 型母头
额定电流20 A AC,14 A DC
额定电压270 VAC(线对地),380 VDC
电感器50微氭(空心)
电源和 EUT 连接IEC 60320、C-20 @Mains和通用多配置 @ EUT
尺寸(每个网络)35.5 x 33 x 16.5 cm
重量(每个网络) 4.76 kg
插入损耗<0.5 dB (150 kHz - 30 MHz)
隔离> 40 dB (150 kHz - 30 MHz)

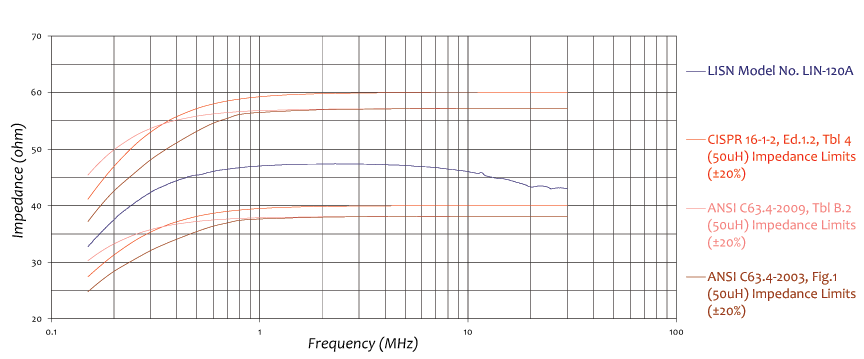

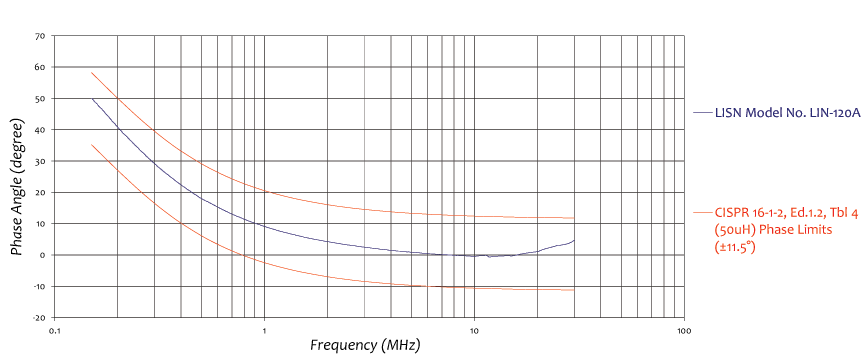

图表:
