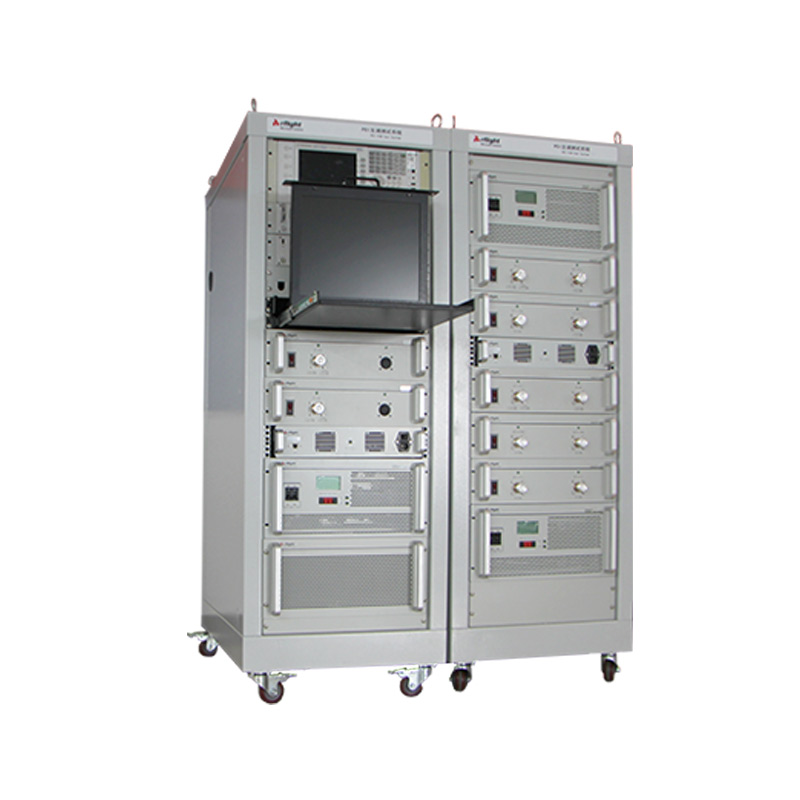

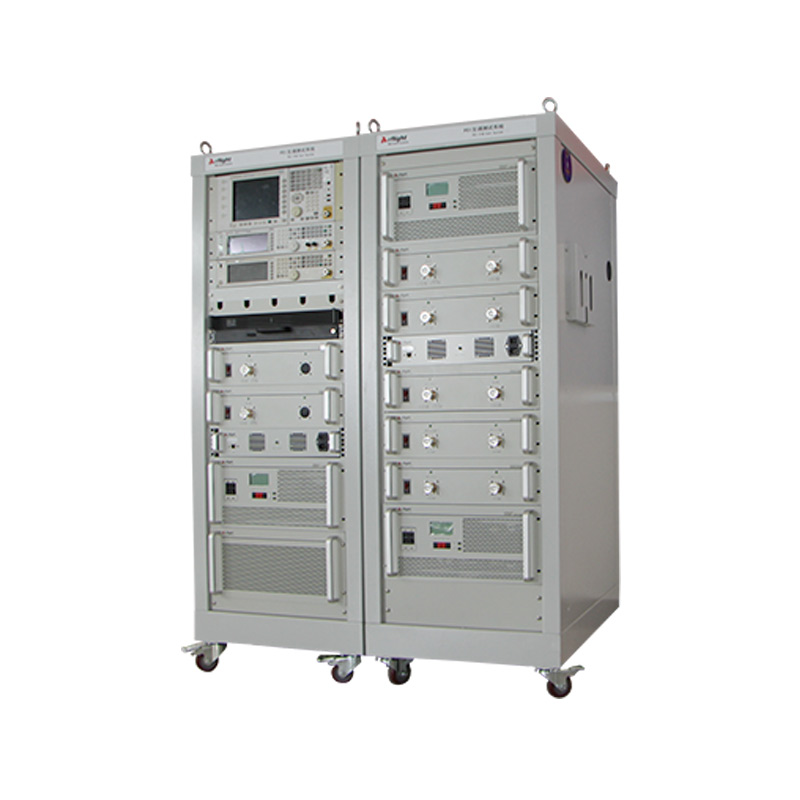

南京纳特 POI互调测试系统 NTPIM-XXXX系列

品牌名称：南京纳特

产品型号：NTPIM-XXXX系列

获取报价 加入询盘
产品规格
产品介绍
● 全频段配置、高功率输出配置。
● 公用信号发射、放大模块及信号处理模块，性价比更高。
● 带内互调及带外交叉互调测试，能测试2、3、5、7阶互调（可根据需要开发更高阶）。
● 满足中国铁塔股份有限公司无源分布系统多系统接入平台（POI）入网检测规范。
● 开关矩阵自动化测试，支持12个频段POI互调测试。
● 平台化系统设计，新增频段即插即用。
资料下载
索取PDF产品资料
渠道商
产品详情

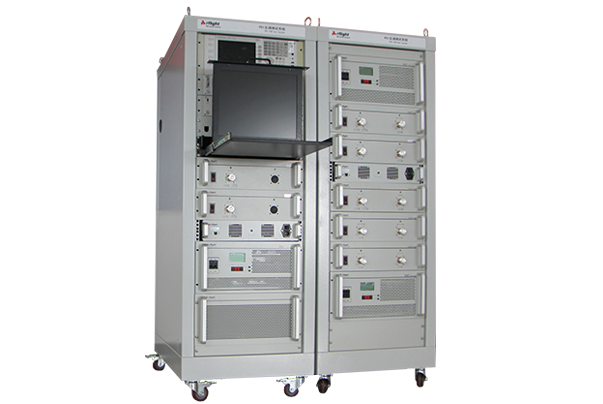

NTPIM-XXXX系列 POI互调测试系统

NTPIM-XXXX型号仪表搭建式POI互调测试仪是一个完整的PIM测试解决方案， 包括收发器（TR）模块、高性能的前端（FE）滤波器模块、系统控制器和直观 的用户软件。这种经济解决方案覆盖所有无线通信零部件制造商。



产品特性

● 全频段配置、高功率输出配置。

● 公用信号发射、放大模块及信号处理模块，性价比更高。

● 带内互调及带外交叉互调测试，能测试2、3、5、7阶互调（可根据需要开发更高阶）。

● 满足中国铁塔股份有限公司无源分布系统多系统接入平台（POI）入网检测规范。

● 开关矩阵自动化测试，支持12个频段POI互调测试。

● 平台化系统设计，新增频段即插即用。




POI互调测试系统与适用通信系统：

1、宽带有源部分设备型号与适用通信系统：

型号

电信标准

发射频段

输出功率

NTPIM-0710200

LTE700/AMPS/GSM/EGSM

728-960MHz

53dBm

NTPIM-1822200

DSC   1800/PCS 1900/WCDMA

1805-2170MHz

53dBm

NTPIM-2327200

LTE2600

2300-2700MHz

53dBm



2、无源部分设备型号与适用通信系统：

型号

发射频段

IM3接收频段

系统反射互调值

NTPIM-C800/G900

865-880MHz
  934-954MHz

820-835MHz
  889-915MHz

-168dBc(3rd   IM)/43dBm

NTPIM-G1800/L1800

1805-1830MHz
  1830-1860MHz

1710-1730MHz
  1730-1765MHz

-168dBc(3rd   IM)/43dBm

NTPIM-T1800/L1800

1885-1915MHz
  1860-1880MHz

1885-1915MHz
  1765-1785MHz

-168dBc(3rd   IM)/43dBm

NTPIM-L2100/W2100

2110-2130MHz
  2130-2170MHz

1920-1940MHz
  1940-1980MHz

-168dBc(3rd   IM)/43dBm

NTPIM-T2000/T2300

2010-2025MHz
  2320-2370MHz

-

-

NTPIM-C2300/U2300

2370-2390MHz
  2300-2320MHz

-

-



3、开关矩阵设备型号与适用通信系统：

型号

频率范围

频段切换数量

功率承受功率

NTDPDT-4×30E

DC-3000MHz

12

53dBm


技术参数

序号

名称

型号

测试频段

测试功率
  （设备测试端口）

测试功率
  （设备测试端口）

1

宽带有源部分设备

NTPIM-0710***

频段：728MHz–960MHz

2×44dBm
  NTPIM-0710200

2×47dBm
  NTPIM-0710300

2

NTPIM-1822***

频段：1805MHz–2170 MHz

2×44dBm
  NTPIM-1416200

2×47dBm
  NTPIM-1416300

3

NTPIM-2327***

频段：2300MHz–2700 MHz

2×44dBm
  NTPIM-1822200

2×47dBm
  NTPIM-1822300

4

无源部分设备

NTPIM-C800/G900

TX频段：865-880MHz/934–954MHz
  RX频段：820-835MHz/889–915MHz

2×44dBm
  NTPIM-2327200

2×47dBm
  NTPIM-2327300

5

NTPIM-G1800/L1800

TX频段：1805-1830MHz/1830–1860MHz
  RX频段：1710-1730MHz/1730–1765MHz

2×44dBm

2×47dBm

6

NTPIM-T1800/L1800

TX频段：1885-1915MHz/1860–1880MHz
  RX频段：1885-1915MHz /1765–1785MHz

2×44dBm

2×47dBm

7

NTPIM-L2100/W2100

TX频段：2110-2130MHz/2130–2170MHz
  RX频段：1920-1940MHz /1940–1980MHz

2×44dBm

2×47dBm

8

NTPIM-T2000/T2300

TX频段/RX频段：2010-2025MHz，2320-2370MHz

2×44dBm

2×47dBm

9

NTPIM-C2300/U2300

TX频段/RX频段：2370-2390MHz，2300-2320MHz

2×44dBm

2×47dBm

10

低互调负载

NTDTS-100

700MHz–2700 MHz

2×44dBm

2×47dBm

11

标准套件

/




12

系统集成及服务

/




13

矩阵开关

NTDPDT-4X30E




14

机柜

标准1.6米机柜
