BRÜEL & KJÆR ½英寸声强传声器对 4197

4197 ½英寸声强传声器对

4197型是一对½英寸相位匹配传声器，设计用于3599型（用于测量声强的双传声器探头套件）。与4197型½英寸传声器对配合使用，探头符合IEC 1043 Class 1。这些1/2英寸传声器具有获得专利的相位校正器，使得精确的低频相位匹配成为可能，从而增加了测量范围和精度。

使用场景

• 基于Brüel & Kjær的3599型双传声器探头套件的声强测量采用双传声器技术，符合IEC 1043 Class 1标准

• 基于Brüel & Kjær的3599型双传声器探头套件的声功率测量符合ISO 9614-1、ISO 9614-2、ECMA 160和ANSI S 12-12标准


• 声强映射

用双传声器探头套件测量声强

要使用双传声器技术精确测量声强，您需要一个可靠的包含匹配的传声器对的声强探头组，以获得有关声场瞬时声压和声压梯度的信息。传声器在声场中被隔开一定距离，传声器信号被发送到一个声强处理器以计算声强。声强通过声压的时间平均值乘以粒子速度（通过测定的压力梯度算得）计算。该系统测量沿着探头轴的声强分量，并且还指示能量流的方向。

探头描述

声强探头采用面对面的结构设计。它包括坚固的框架，它以面对面的方式安装了传声器前置放大器和匹配的传声器。传声器之间的距离由固体塑料片确定，通过传声器保护格栅上的螺柱固定在适当位置。声音通过垫片和传声器保护格栅之间的狭窄缝隙，被保持作用于各个传声器。这样就实现了良好的传声器声音分离，并将屏蔽效应和反射效应降至最低。

探头坚固但重量轻，可直接连接到遥控手柄或简单手柄。为了尽量减少声学干扰，可在手柄/遥控器和探头之间使用延长杆。探头套件放在手提箱中一起提供，里面含有传声器对、风罩（椭圆体）和一些附件。该手提箱内有一些槽，用于装遥控器手柄、4231型声级校准器和其他小配件。

声强传声器对

4197型1/2英寸传声器对的相位匹配在20 Hz和250 Hz之间优于0.05°，并且在较高频率下优于f/5000度，其中f为频率。正是安装在4197型传声器上的一体式传声器相位校正器（已获专利）使得这种相位匹配成为可能。归一化的传声器频率响应差异在1 kHz范围内不超过0.2 dB（在7.1 kHz范围内不超过0.4 dB）。

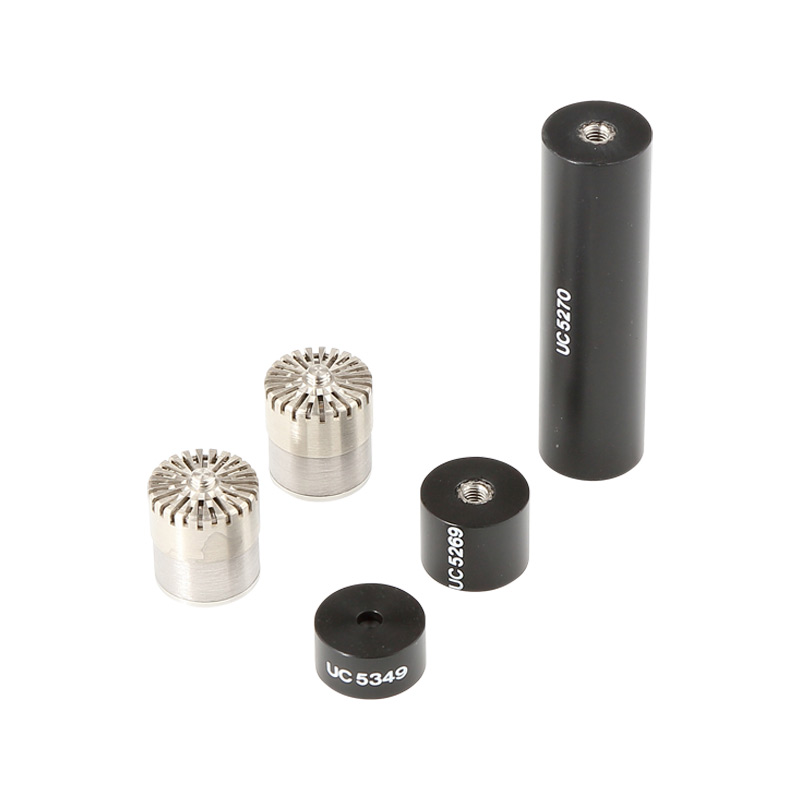

4197型配备了8.5mm、12mm和50mm垫片。提供的校准数据包括1/3倍频程的中心频率到6.3 kHz的相位匹配、250 Hz时的传声器灵敏度、激励器响应和对安装在1/4英寸前置放大器上的传声器有效的自由场频率响应。

Brüel & Kjær还可以提供4178型1/4英寸传声器对，它由一对1/4英寸传声器组成，相位匹配在20 Hz至1 kHz之间优于0.2°，灵敏度匹配优于1 dB。4178型配备了6 mm和12 mm垫片及校准图表，给出了每个传声器单独测量的自由场频率响应。

获专利的传声器相位校正器

consequently increased. 即使在声压级梯度非常高的声场（例如接近点源的声场），4197型传声器对也能保持设定的相位匹配。这正是装在这些传声器上的专利相位校正器的优势。如果压力平衡通风口处的压力幅值和振膜的压力幅值之间存在差异，则普通的电容式传声器的相位响应会发生变化。然而，4197型传声器对于通风口处的声音基本上不敏感，因此在低频率下的近场测量精度就会增加。

校准

4197型1/2英寸传声器对的相位校准， Brüel & Kjær的方法是在压力耦合器中使两个传声器接收相同的声音信号。这种独立的相位校准可用于推导出传声器对的实际声压-残余声强指数。

包含声强探头组的声强测量系统可以方便地使用3541型声强校准器进行全面校准。这允许处理器的两个通道（测量声压、粒子速度或声强时）同时进行灵敏度调节，并允许确定探头和处理器组合（采用带相位校正器的传声器对）的声压-残余声强指数。校准传声器时不需要卸下探头。
