PCA1000

武汉佰力博 压电陶瓷综合参数分析仪 PCA1000

品牌名称：佰力博

产品型号：PCA1000

获取报价 加入询盘
产品规格
产品介绍
PCA1000系列是一款采用交流谐振法评估压电陶瓷综合性能参数的专用设备，该设备可以直观便捷的测量压电陶瓷的自由相对介电参数εr3、介电损耗tanδ、机电耦合 系数KP/K33/K31/Kt、机械品质因数Qm、压电应变常数d31/d33/d15、压电电压常数g31/g33/g15、等效电路、频率特征等关键参数，是压电陶瓷及压电元件研究、应用、生产必备工具。
资料下载
索取PDF产品资料
渠道商
产品详情

PCA1000 压电陶瓷综合参数分析仪
PCA1000系列是一款采用交流谐振法评估压电陶瓷综合性能参数的专用设备，该设备可以直观便捷的测量压电陶瓷的自由相对介电参数εr3、介电损耗tanδ、机电耦合 系数KP/K33/K31/Kt、机械品质因数Qm、压电应变常数d31/d33/d15、压电电压常数g31/g33/g15、等效电路、频率特征等关键参数，是压电陶瓷及压电元件研究、应用、生产必备工具。

智能化

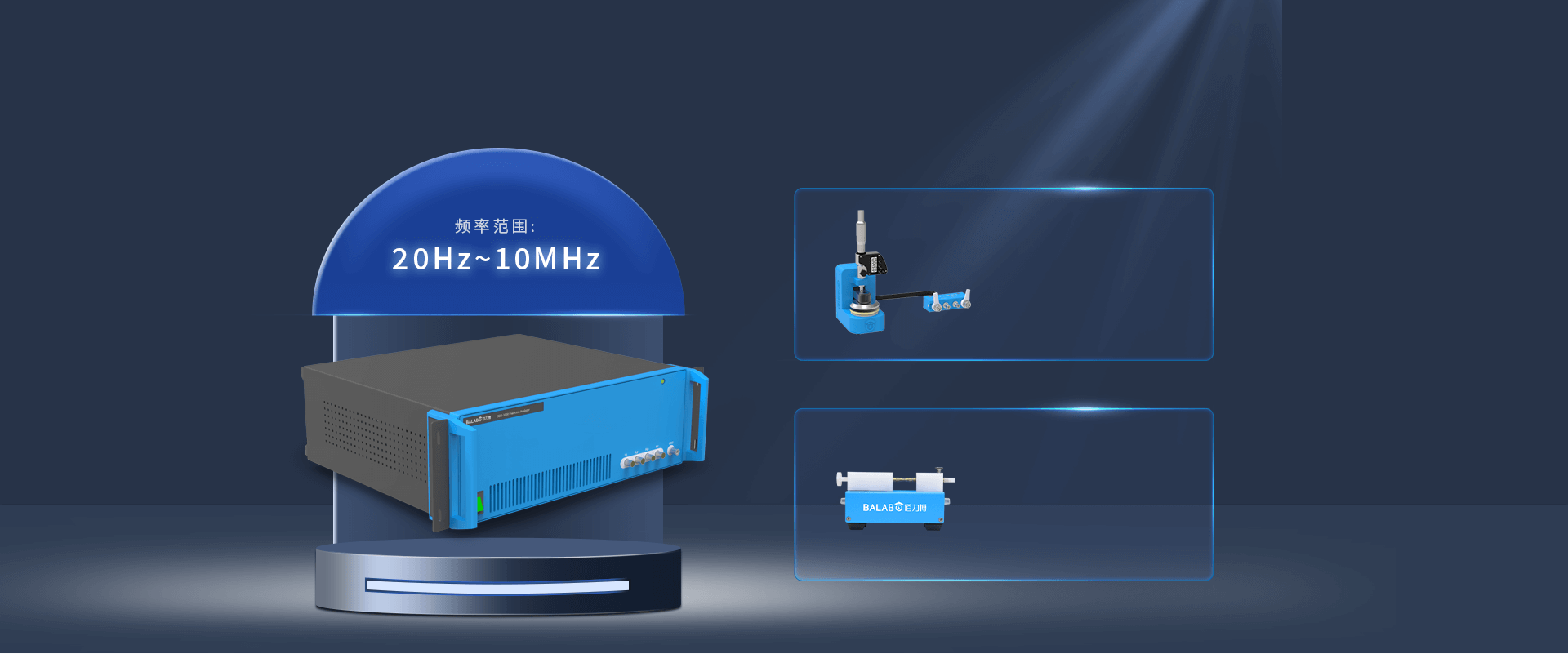

内置20Hz~10MHz功能模块，具备阻抗分析的扫频功能，结合功能陶瓷测量参数，方便测量相关的参数，加快材料研发和生产速度。



高精度

可测量阻抗z、相位θ、电容C、损耗D、电阻R、谐振频率、介电频谱、Cole-cole图、机电耦合系数Kp等参数，满足测量需求的多样化；




可视化

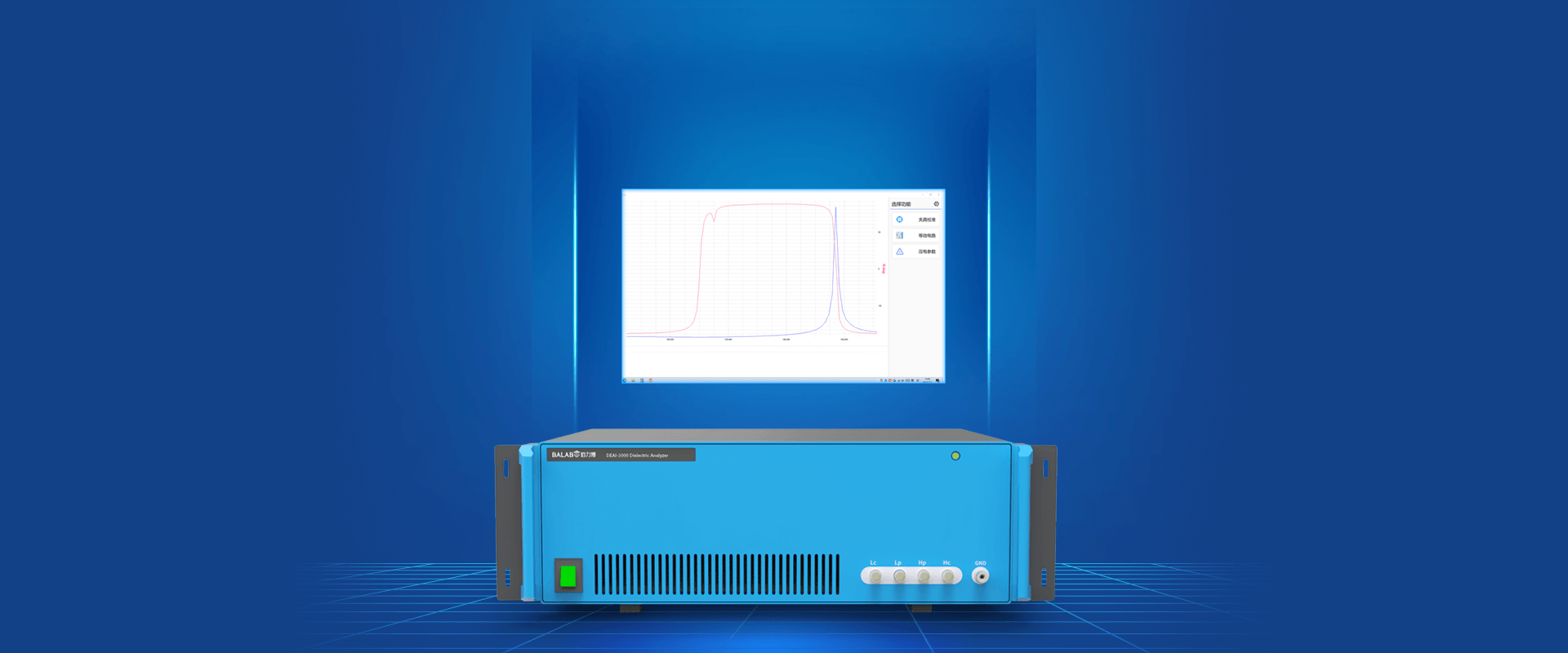

采用7寸彩色液晶屏显示，可直观查看数据结果，以及实时查看数据曲线，更直观查看数据情况；




集成一体化

测量夹具、显示及软件集成于一体，测量精度会更高，仪器更加稳定且易维护；




技术参数

型号PCA1000

介电参数：Z, θ, C, D, ε’, ε”, tgδ, Z’, Z”, Cole-Cole 等

样品规格：φ＜20mm, d＜5mm

压电参数：kp, kt,   k31, k33, Qm, d31, d33, d15 等

设备尺寸：340×336×147mm（长宽高）

特征频率：fr, fa,   fs, fp, fm, fn 等

供         电：220V/50Hz-60Hz

等效电路：C0, C1,   R1, L1 等

重         量：仪表3kg

频率范围：20Hz~10MHz

保  修  期：1年

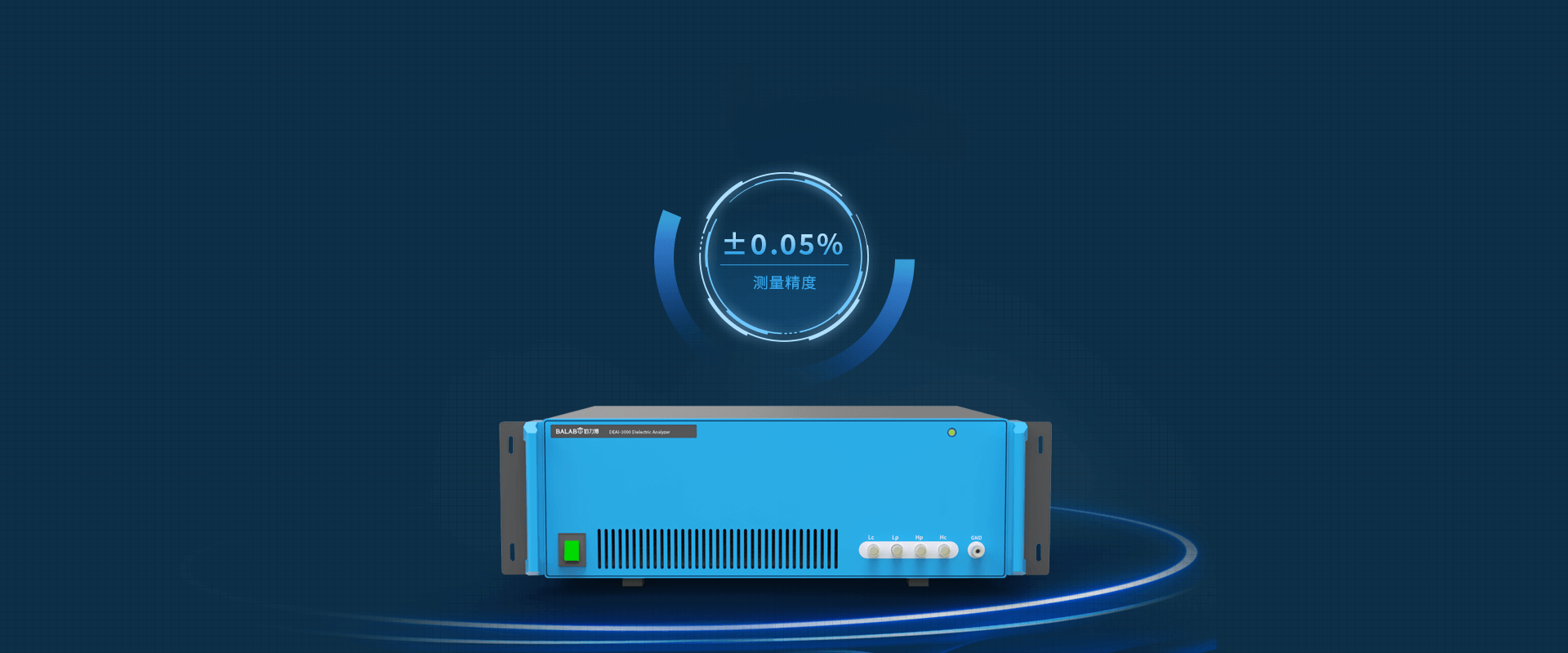

测量精度：0.05%（依据仪表而定）
