产品详情

FEMS系列 薄膜铁电测量系统

FEMS系列薄膜铁电测量系统是基于Partulab CPS系列低温真空探针台和把美国Radiant/德国aixACCT铁电分析仪集成化设计而成，是一款常温或高低温条件评估铁电薄膜电学性能综合性测量系统。该系统可以实现-160℃~400℃、空气和真空条件下测量铁电薄膜材料的电滞回线（Hysteresis）、疲劳（Fatigue）测试、漏电流测试（Leakage Current）等功能，广泛应用于高校、科研、航空航天、军工院所等领域，是铁电薄膜材料的最佳测量系统。

测量原理

FEMS系列薄膜铁电测量系统由Partulab CPS-7000低温真空探针台、美国Radiant/德国aixACCT铁电分析仪和FEMeaskit铁电测量功能套件组成，该系统配备美国lakeshore 336温控仪与MEMS多功能材料电学测量分析软件无缝连接，实现铁电材料的变温电学测量，无需客户再编写应用程序，大大节约器件和材料研发时间。

样品温度准确性和温度性是整个低温系统的关键，系统配置三个低温传感器，一个在样品台上，一个在屏蔽罩上，一个在探针臂上，通过检测三个地方的温度，确保可以提供一个准确地控温环境。为了避免探针臂的温度传送到样品上，导致样品温度高于样品台温度，探针臂和探针必须做热沉处理。

产品配置

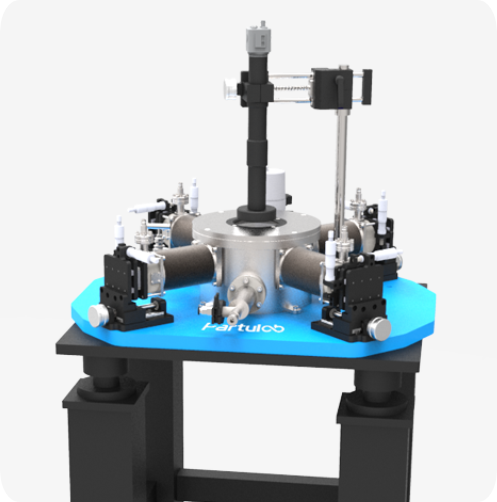

Partulab CPS系列低温真空探针台

配置：

CPS-7000低温真空探针台（二选一）

--4轴或6轴液氮/液氦开环低温探针台

--SRS CTC-100温控仪及传感器

CPS-8000低温真空探针台（二选一）

--4轴或6轴GM制冷机闭环低温探针台

-SRS CTC-100温控仪及传感器

PPS-90真空辅助系统

--包含分子泵机组、真空阀门、真空测量

VSZ70KIT 可视化视觉系统

--7:1变焦、彩色CCS、同轴环形光可调电源

Partulab CPS系列低温真空探针台

配置：

--测量电压：±10V，±30V，±100V，±200V，±500V

--电滞回线测试频率：0.03Hz~100KHz

--最小泄露电路：1pA

--电容测量频率：1Hz~1MHz

--输出电阻：50Ω

--最大电容：1μF

--输出电流：＋/-50mA

--电流放大器：1nA~1A

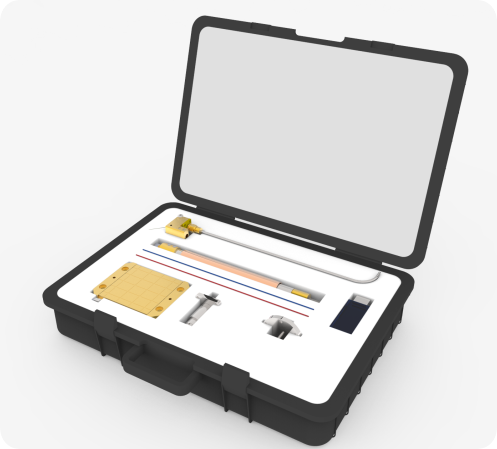

Partulab FEMeaskit 测量套件

配置：

FT-BNC 同轴真空BNC Feedthrough

--4个BNC Feedthrough、微型低温同轴接地保护电缆

CSH-DE 铁电同轴样品固定座

--模仿BNC的结构，样品表面电绝缘，屏蔽良好

DCP50R-W 50Ω阻抗碳化钨探针夹具

--阻抗50Ω的碳化钨针，SMA接头，针尖半径25μm

PA-DE铁电测量探针臂

--铁电用的测量探针臂，带热忱

MEMS多功能材料电学测量分析软件

--附带全套铁电功能测量分析软件

技术参数

型号	FEMS系列
探针臂个数：4个或6个	测量电压：±10V，±30V，±100V，±200V，±500V
测量温度：：-160℃~400℃/10K~675K	电滞回线测试频率：0.03Hz~100KHz
降温时间：~45min to 110k	最小泄露电流：1pA
真空度：~10-6mbar	电容测量频率：1Hz~1MHz
最大样品尺寸：小于等于51mm	碳化钨探针夹具阻抗：50Ω
可视化系统：7:1变焦，彩色CCD，同轴环形光可调电源
XYZ位移平台行程：X轴51mm，精度20μm；Y轴25mm，精度10μm；Z轴25mm，精度10μm
