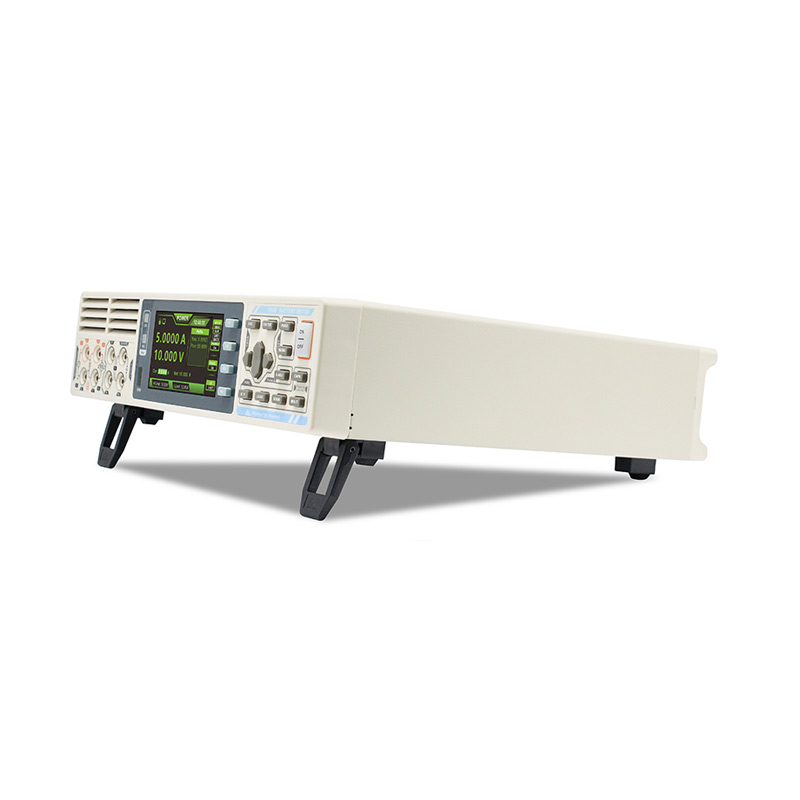

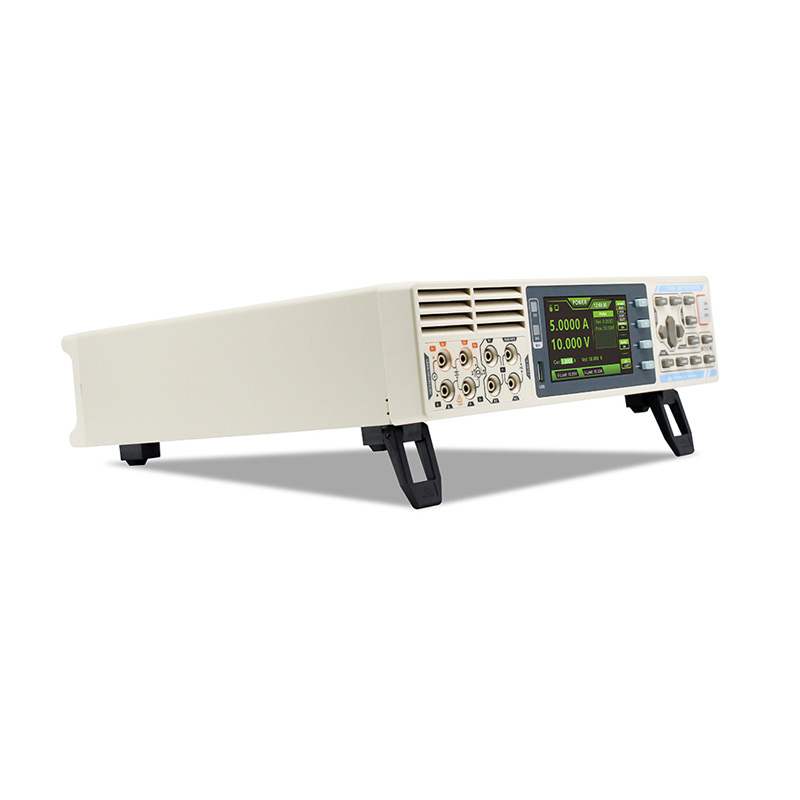

HP3568/HP3568A 电池综合测试仪

HP3568系列电池综合测试仪是一种高精度宽量程、采用高性能微处理器控制的电池综合测试仪。它采用最新电池测试技术和工业设计，外形美观，功能强大，测试快速稳定。该测试仪通过Mult模式编程测试，可自动完成编程测试，一个工位即可以完成以前多个工位的测试，提高测试效率；一台机器即可完成电池充放电，电池交直流内阻，过充过放等常规测试。丰富的接口和通讯协议，满足自动化设备的安装需求，经过多种严酷EMC电磁干扰实验，保证仪器能从容应对各种工业现场测试。

产品特性

采用ARM高速采样控制，测试精度高，响应速度快；电压、电流和内阻精度和测试范围都超越了同类产品，为产品检测提供更高标准
集成直流电源、直流电子负载和交流内阻仪全部功能
大屏幕液晶显示，中英文切换，内容更丰富，显示更清晰
既可测试电池的交流内阻，也可以测试电池的直流内阻，满足不同类型的内阻测试需求
拥有标准RS232接口，LAN通讯口，标准SCPI通讯协议，满足自动化测试客户的需求
内阻量程范围为30mΩ~3Ω，最小分别率1μΩ，最大显示31000数；电压量程范围为6V~30V，最小分别率 0.1mV，最大显示60000数
综合测试功能：电池激活、电压内阻、充电测试、过充测试、直流内阻、放电测试、过放测试、短路测试、恢复测试、电阻R1/ R2、I²C电压、I²C通讯

型号参数

CHT3568
充电电压	充电电流	放电电压	放电电流
0-20V	0-5A	0-30V	0-15A
交流内阻	电池电压	电池容量	直流内阻
0.001 mΩ~3Ω	0~30V	99999mAh	0.1mΩ~1Ω
CHT3568A
充电电压	充电电流	放电电压	放电电流
0-30V	0-12A	0-30V	0-60A
交流内阻	电池电压	电池容量	直流内阻
0.001 mΩ~3Ω	0~30V	99999mAh	0.1mΩ~1Ω

应用

可用于测试各种锂电池、镍氢电池、镍镉电池、纽扣电池、柱状电池、软包电池
电池综合性能测试，充放电容量测试，交直流内阻测试，过冲过放测试，I²C测试等

技术参数

型号		HP3568	HP3568A
测试参数		同时具有测量电源、负载、交流内阻仪全部功能
电池内阻测试范围	电池电压测量范围	0 ~ 30V
	电池电压测量精度	0.05%
	交流内阻测试范围	量程：30.000mΩ/300.00mΩ/3000.0 mΩ
	交流内阻测试精度	0.3%
	识别电阻测量范围	0. 1kΩ ~999.9kΩ；最小分辨率0.1kΩ；精度：0. 3%
	容量测试范围	0 ~99999mAH ；最小分辨率1mAH
测试速度	静态测试	测试所有功能：1.1 ~2秒
	容量测试1C电流充放电	3 -4小时
内部数控电源指标	输出最高电压	20V	30V
	输出最高电压精度	0.3%
	输出最大电流	5A	12A
	输出最大电流精度	0.3%
	纹波电压	< 300mV
内部数控负载指标	负载调整率	<1%
	最高电压	30V；精度：0.05%
	最大电流	3.0000A(连续) / 15.000A(连续)	6.0000A(连续) / 60.000A(连续)
	最大电流精度	0.3%
	过流测量范围	0 ~60A 最小分辨率1mA
	最大功率	500W(连续) 1000W ( 10s)
	直流内阻测试范围	0 ~ 1000m Ω
	直流内阻测试精度	0.5%
温度测量	范围	- 10 ~ 60℃
	精度	1 ℃

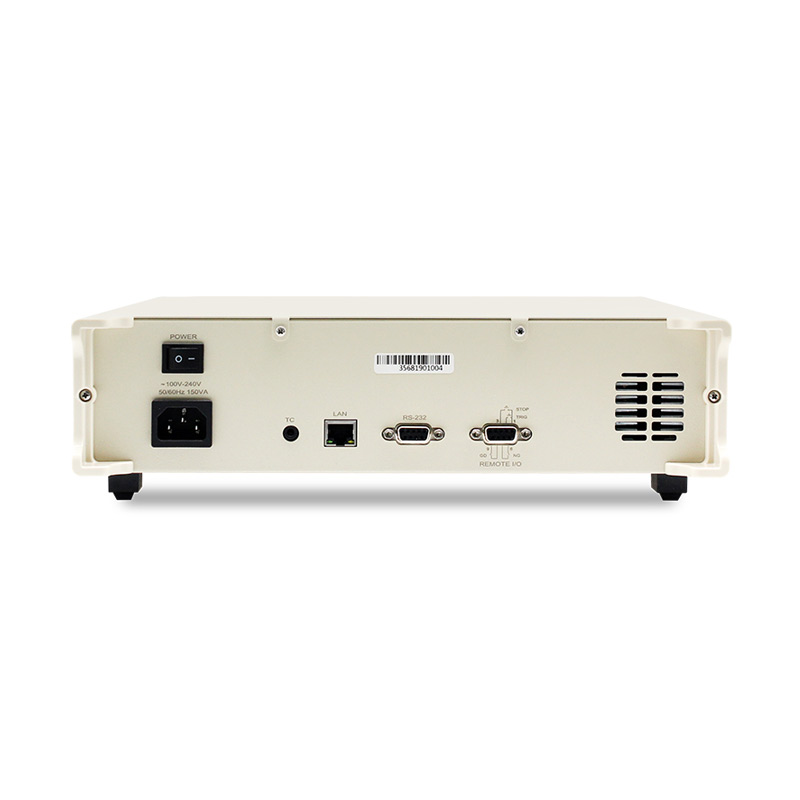

基本参数	接口	RS232接口、LAN接口、I/O接口
	电源	电压：198V ~ 250V AC；频率：50Hz/60Hz
	尺寸	329mm328mm96mm；重量：4kg	331mm329mm80mm；重量：5. 5kg
