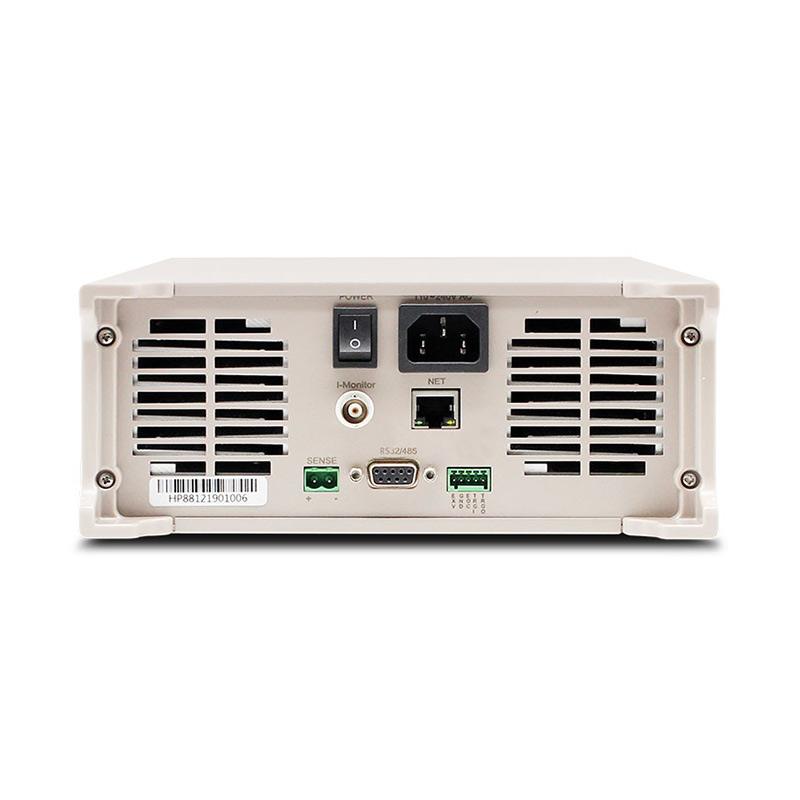

常州和普 150W-300W可编程直流电子负载 HP系列

品牌名称：常州和普

产品型号：HP8151/HP8151A/HP8151B/HP8201/HP8201B/HP8301/HP8301B/HP8301C

获取报价 加入询盘
产品规格
产品介绍
500kHz高速电压、电流采样率
高精准度电压、电流测量
配备远程四线式补偿
独有的电流纹波、电压纹波实时显示
快速的环路响应速度和电流摆率
可编程时间步进达10μS
加载功率、电阻实时显示
资料下载
索取PDF产品资料
渠道商
产品详情

HP系列 150W-300W可编程直流电子负载

  • HP8XXX系列直流电子负载是一种高精度，采用高性能微处理器控制的可编程直流电子负载

  • 采用3.5寸TFT真彩液晶显示，中英文菜单

  • 拥有4种基工作模式(CC/CV/CR/CW)以及10种功能模式

  • 具有全面的保护功能，包括过热保护、过流保护、过功率保护、过压保护、环路振荡保护

  • 内置丰富的接口，包括RS232,LAN,USB和模拟接口，用于远程控制和数据采集与分析



测试功能

HP8XXX系列电子负载具有CC，CV，CR，CW四种测试模式，同时具备10种功能模式：短路测试功能;动态测试功能;过流保护测试模式;负载效应模式;电池测试模式;动态扫描模式;时序测试模式;过压保护测试模式;LIST模式;AUTO模式;LED电源模式



产品特性

  • 500kHz高速电压、电流采样率

  • 高精准度电压、电流测量

  • 配备远程四线式补偿

  • 独有的电流纹波、电压纹波实时显示

  • 快速的环路响应速度和电流摆率

  • 可编程时间步进达10μS

  • 加载功率、电阻实时显示



应用

  • 太阳能充电器

  • 开关电源

  • LED电源

  • 手机电池

  • UPS

  • 汽车电子

  • 动力电池

  • 保险丝


技术参数

型 号

HP8151

HP 8151A

HP8151B

HP8201

输入电压

15V

150V

15V

150V

50V

500V

15V

150V

输入电流

3A

30A

3A

30A

1.5A

15A

3A

30A

输入功率

150W

200W

最小操作电压

1.5V@30A

7.5V@15A

1.5V@30A

最小满量程电流爬升时间

10us

定电压模式

量程

15V

150V

15V

150V

50V

500V

15V

150V

分辨率

0.2mV

2m

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

精度

±(0.05%+0.025%FS)

定电流模式

量程

3A

30A

3A

30A

1.5A

15A

3A

30A

分辨率

0.04mA

0.4mA

0.04mA

0.4mA

0.02mA

0.2mA

0.04mA

0.4mA

精度

±(0.05%+0.05%FS)

定电阻模式

量程

0.1Ω~7.5kΩ

0.1Ω~7.5kΩ

0.1Ω~7.5kΩ

0.1Ω~7.5kΩ

分辨率

16Bits

精度

±0.1%

定功率模式

量程

150W

200W

分辨率

16Bits

精度

±（0.1%+0.1%FS）

LED模式

带宽

------

100kHz以上

Rd系数

-------

0.001~1

动态模式

Ta&Tb

10uS~50s

最小分辨率

10us

最大上升/下降斜率

1.5A/us

1.5A/us

0.8A/us

1.5A/us

电压回读值

量程

15V

150V

15V

150V

50V

500V

15V

150V

分辨率

0.1mV

1mV

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

精度

±(0.025%+0.025%FS)

电流回读值

量程

3A

30A

3A

30A

1.5A

15A

3A

30A

分辨率

0.02mA

0.2mA

0.02mA

0.2mA

0.01mA

0.1mA

0.02mA

0.2mA

精度

±(0.05%+0.05%FS)

纹波回读值

范围（R/I）

------

150V/30A

500V/15A

150V/30A

带宽

-------

10Hz~250kHz

精度

±1%

保护范围

过功率保护带宽

158W

210W

过电流保护

32A

16A

32A

过电压保护

158V

525V

158V

过温度保护

≒85℃

规格

尺寸（长*宽*高）

358mm*214mm*88mm

重量（Kg）

3.8Kg



型 号

HP8201B

HP 8301

HP8301B

HP8301C

输入电压

50V

500V

30V

150V

50V

500V

15V

150V

输入电流

1.5A

15A

3A

30A

1.5A

15A

6A

60A

输入功率

200W

300W

最小操作电压

6.5V@15A

1V@30A

4V@15A

1.5V@60A

最小满量程电流爬升时间

10us

30us

20us

定电压模式

量程

50V

500V

30V

150V

50V

500V

15V

150V

分辨率

0.7mV

7mV

0.2mV

2mV

0.7mV

7mV

0.2
