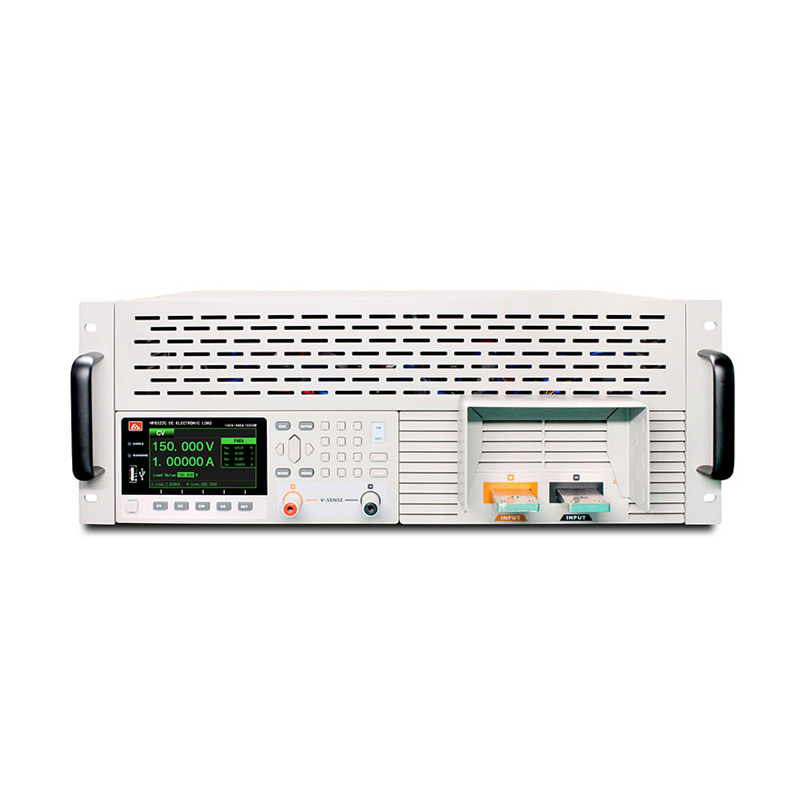

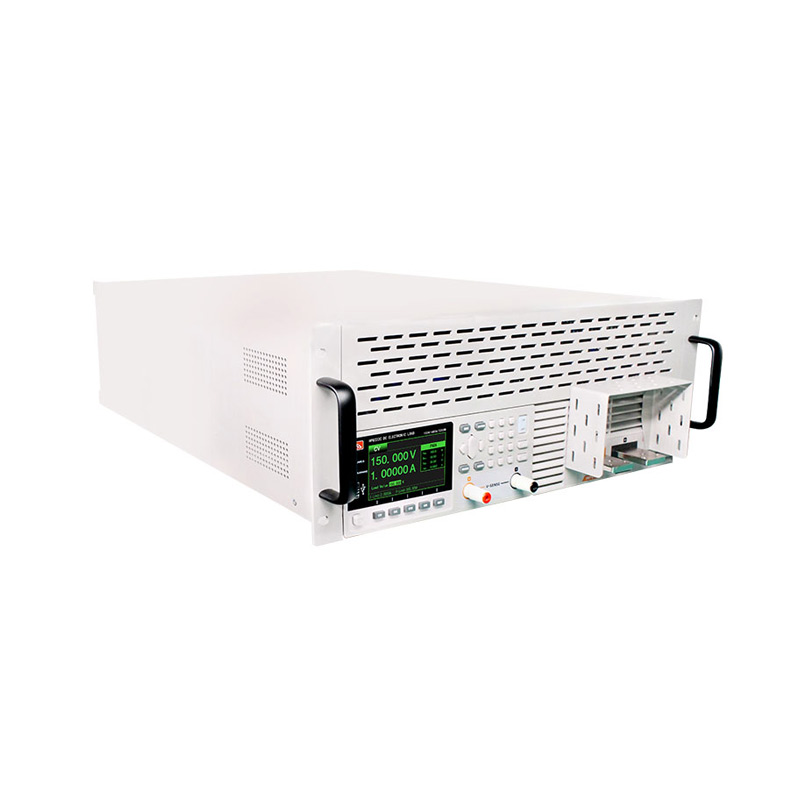

HP系列 1800W-3200W可编程直流电子负载
HP8XXX系列直流电子负载是一种高精度，采用高性能微处理器控制的可编程直流电子负载
采用3.5寸TFT真彩液晶显示，中英文菜单
拥有4种基工作模式(CC/CV/CR/CW)以及10种功能模式
具有全面的保护功能，包括过热保护、过流保护、过功率保护、过压保护、环路振荡保护
内置丰富的接口，包括RS232,LAN,USB和模拟接口，用于远程控制和数据采集与分析
测试功能
HP8XXX系列电子负载具有CC，CV，CR，CW四种测试模式，同时具备10种功能模式：短路测试功能;动态测试功能;过流保护测试模式;负载效应模式;电池测试模式;动态扫描模式;时序测试模式;过压保护测试模式;LIST模式;AUTO模式;LED电源模式
产品特性
500kHz高速电压、电流采样率
高精准度电压、电流测量
配备远程四线式补偿
独有的电流纹波、电压纹波实时显示
快速的环路响应速度和电流摆率
可编程时间步进达10μS
加载功率、电阻实时显示
应用
太阳能充电器
开关电源
LED电源
手机电池
UPS
汽车电子
动力电池
保险丝
技术参数
型 号 | HP8182 | HP8182B | HP8242 | HP8242B |
输入电压 | 15V | 150V | 50V | 500V | 15V | 150V | 50V | 500V |
输入电流 | 24A | 240A | 12A | 120A | 24A | 240A | 12A | 120A |
输入功率 | 1800W | 2400W |
最小操作电压 | 1V@240A | 5.5V@120A | 1.5V@240A | 4.5V@120A |
最小满量程电流爬升时间 | 25us | 25us | 25us | 25us |
定电压模式 |
量程 | 15V | 150V | 50V | 500V | 15V | 150V | 50V | 500V |
分辨率 | 0.2mV | 2mV | 0.7mV | 7mV | 0.2mV | 2mV | 0.7mV | 7mV |
精度 | ±(0.03%+0.02%FS) |
定电流模式 |
量程 | 24A | 240A | 12A | 120A | 24A | 240A | 12A | 120A |
分辨率 | 0.3mA | 3mA | 0.1mA | 1mA | 0.3mA | 3mA | 0.1mA | 1mA |
精度 | ±(0.03%+0.02%FS) |
定电阻模式 |
量程 | 0.006Ω~6kΩ | 0.025Ω~42kΩ | 0.008Ω~6kΩ | 0.03Ω~42kΩ |
分辨率 | 16Bits |
精度 | ±0.1% |
定功率模式 |
量程 | 1800W | 2400W |
分辨率 | 16Bits |
精度 | ±（0.1%+0.1%FS） |
动态模式 |
Ta＆Tb | 10us~50s |
最小分辨率 | 10us |
最大上升/下降斜率 | 3A/us | 3A/us | 3A/us | 3A/us |
电压回读值 |
量程 | 15V | 150V | 50V | 500V | 15V | 150V | 50V | 500V |
分辨率 | 0.1mV | 1mV | 0.3mV | 3mV | 0.1mV | 1mV | 0.3mV | 3mV |
精度 | ±(0.015%+0.01%FS) |
电流回读值 |
量程 | 24A | 240A | 12A | 120A | 24A | 240A | 12A | 120A |
分辨率 | 0.1mA | 1mA | 0.09mA | 0.9mA | 0.1mA | 1mA | 0.09mA | 0.9mA |
精度 | ±(0.015%+0.05%FS) | ±(0.03%+0.02%FS) |
纹波回读值 |
范围（U/I） | 500V/120A |
带宽 | 10Hz~250kHz |
精度 | ±1% |
保护范围 |
过功率保护带宽 | 1890W | 1890W | 2420W | 2520W |
过电流保护 | 252A | 126A | 252A | 126A |
过电压保护 | 158V | 525V | 158V | 525V |
过温度保护 | ≒85℃ |
规格 |
尺寸（长*宽*高） | 483mm*427mm*174mm |
重量（Kg） | 26Kg | 31Kg |
型 号 | HP8322-M | HP8322B-M | HP8322C-M |
输入电压 | 15V | 150V | 50V | 500V | 15V | 150V |
输入电流 | 24A | 240A | 12A | 120A | 50A | 500A |
输入功率 | 3200W |
最小操作电压 | 1V@240A | 3.5V@120A | 1.5V@500A |
最小满量程电流爬升时间 | 25us | 25us | 25us |
定电压模式 |
量程 | 15V | 150V | 50V | 500V | 15V | 150V |
分辨率 | 0.2mV | 2mV | 0.7mV | 7mV | 0.2mV | 2mV |
精度 | ±(0.03%+0.02%FS) |
定电流模式 |
量程 | 24A | 240A | 12A | 120A | 50A | 500A |
分辨率 | 0.3mA | 3mA | 0.1mA | 1mA | 0.7mA | 7mA |
精度 | ±(0.03%+0.02%FS) |
定电阻模式 |
量程 | 0.01Ω~6kΩ | 0.04Ω~42kΩ | 0.003Ω~3kΩ |
分辨率 | 16Bits |
精度 | ±0.1% |
定功率模式 |
量程 | 3200W |
分辨率 | 16Bits |
精度 | ±（0.1%+0.1%FS） |
动态模式 |
Ta＆Tb | 10us~50s |
最小分辨率 | 10us |
最大上升/下降斜率 | 3A/us | 3A/us | 3A/us |
电压回读值 |
量程 | 15V | 150V | 50V | 500V | 15V | 150V |
分辨率 | 0.1mV | 1mV | 0.3mV | 3mV | 0.1mV | 1mV |
精度 | ±(0.015%+0.01%FS) |
电流回读值 |
量程 | 24A | 240A | 12A | 120A | 50A | 500A |
分辨率 | 0.1mA |
