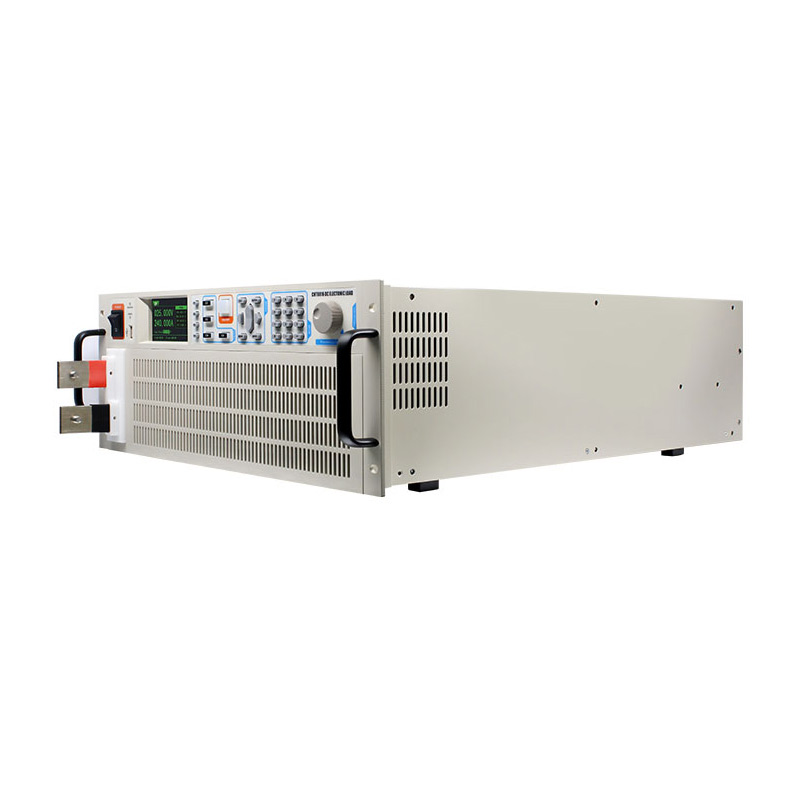

常州和普 4KW-6KW可编程直流电子负载 HP8系列

品牌名称：常州和普

产品型号：HP8402/HP8402B/HP8402C/HP8502/HP8502B/HP8502C/HP8602/HP8602B/HP8602C

获取报价 加入询盘
产品规格
产品介绍
500kHz高速电压、电流采样率
高精准度电压、电流测量
配备远程四线式补偿
独有的电流纹波、电压纹波实时显示
快速的环路响应速度和电流摆率
可编程时间步进达10μS
加载功率、电阻实时显示
资料下载
索取PDF产品资料
渠道商
产品详情
HP8系列 4KW-6KW可编程直流电子负载

  • HP8XXX系列直流电子负载是一种高精度，采用高性能微处理器控制的可编程直流电子负载

  • 采用3.5寸TFT真彩液晶显示，中英文菜单

  • 拥有4种基工作模式(CC/CV/CR/CW)以及10种功能模式

  • 具有全面的保护功能，包括过热保护、过流保护、过功率保护、过压保护、环路振荡保护

  • 内置丰富的接口，包括RS232,LAN,USB和模拟接口，用于远程控制和数据采集与分析



测试功能

HP8XXX系列电子负载具有CC，CV，CR，CW四种测试模式，同时具备10种功能模式：短路测试功能;动态测试功能;过流保护测试模式;负载效应模式;电池测试模式;动态扫描模式;时序测试模式;过压保护测试模式;LIST模式;AUTO模式;LED电源模式



产品特性

  • 500kHz高速电压、电流采样率

  • 高精准度电压、电流测量

  • 配备远程四线式补偿

  • 独有的电流纹波、电压纹波实时显示

  • 快速的环路响应速度和电流摆率

  • 可编程时间步进达10μS

  • 加载功率、电阻实时显示



应用

  • 太阳能充电器

  • 开关电源

  • LED电源

  • 手机电池

  • UPS

  • 汽车电子

  • 动力电池

  • 保险丝


技术参数

型号

HP8402

HP8402B

HP8402C

输入电压

15V

150V

50V

500V

15V

150V

输入电流

24A

240A

12A

120A

50A

500A

输入功率

4000W

最小操作电压

1V@240A

3V@120A

1.5V@500A

最小满量程电流爬升时间

25us

25us

25us

定电压模式

量程

15V

150V

50V

500V

15V

150V

分辨率

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

精度

±(0.03%+0.02%FS)

定电流模式

量程

24A

240A

12A

120A

50A

500A

分辨率

0.3mA

3mA

0.1mA

1mA

0.7mA

7mA

精度

±(0.03%+0.02%FS)

定电阻模式

量程

0.01Ω~6kΩ

0.06Ω~42kΩ

0.003Ω~3kΩ

分辨率

16Bits

精度

±0.1%

定功率模式

量程

4000W

分辨率

16Bits

精度

±（0.1%+0.1%FS）

动态模式

Ta＆Tb

10us~50s

最小分辨率

10us

最大上升/下降斜率

3A/us

3A/us

3A/us

电压回读值

量程

15V

150V

50V

500V

15V

150V

分辨率

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

精度

±(0.015%+0.01%FS)

电流回读值

量程

24A

240A

12A

120A

50A

500A

分辨率

0.1mA

1mA

0.09mA

0.9mA

0.3mA

3mA

精度

±(0.03%+0.02%FS)

纹波回读值

范围（U/I）

150V/240A

500V/120A

150V/500A

带宽

10Hz~250kHz

精度

±1%

保护范围

过功率保护带宽

4200W

过电流保护

252A

126A

525A

过电压保护

158V

525V

158V

过温度保护

≒85℃

规格

尺寸（长*宽*高）

624mm*483mm*176mm

重量（Kg）

39Kg

型 号

HP8502

HP8502B

HP8502C

输入电压

15V

150V

50V

500V

15V

150V

输入电流

24A

240A

12A

120A

50A

500A

输入功率

5000W

最小操作电压

1V@240A

2.5V@120A

1.5V@500A

最小满量程电流爬升时间

25us

25us

25us

定电压模式

量程

15V

150V

50V

500V

15V

150V

分辨率

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

精度

±(0.03%+0.02%FS)

定电流模式

量程

24A

240A

12A

120A

50A

500A

分辨率

0.3mA

3mA

0.1mA

1mA

0.7mA

7mA

精度

±(0.03%+0.02%FS)

定电阻模式

量程

0.02Ω~6kΩ

0.07Ω~42kΩ

0.004Ω~3kΩ

分辨率

16Bits

精度

±0.1%

定功率模式

量程

5000W

分辨率

16Bits

精度

±（0.1%+0.1%FS）

动态模式

Ta＆Tb

10us~50s

最小分辨率

10us

最大上升/下降斜率

3A/us

3A/us

3A/us

电压回读值

量程

15V

150V

50V

500V

15V

150V

分辨率

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

精度

±(0.015%+0.01%FS)

电流回读值

量程

24A

240A

12A

120A

50A

500A

分辨率

0.1mA

1mA

0.09mA

0.9mA

0.3mA

3mA

精度

±(0.03%+0.02%FS)

纹波回读值

范围（U/I）

150V/240A

500V/120A

150V/500A

带宽

10Hz~250kHz

精度

±1%

保护范围

过功率保护带宽

6250W

5250W

5250W

过电流保护

252A

126A

525A

过电压保护

158V

525V

158V

过温度保护

≒85℃

规格

尺寸（长*宽*高）

624mm*483mm*176mm

重量（Kg）

44Kg

型 号

HP8602

HP8602B

HP8602C

输入电压

15V

150V

50V

500V

15V

150V

输入电流

24A

240A

12A

120A

50A

500A

输入功率

6000W

最小操作电压

1.5V@240A

2.5V@120A

1.5V@500A

最小满量程电流爬升时间

25us

25us

25us

定电压模式

量程

15V

150V

50V

500V

15V

150V

分辨率

0.2mV

2mV

0.7mV

7mV

0.2mV
