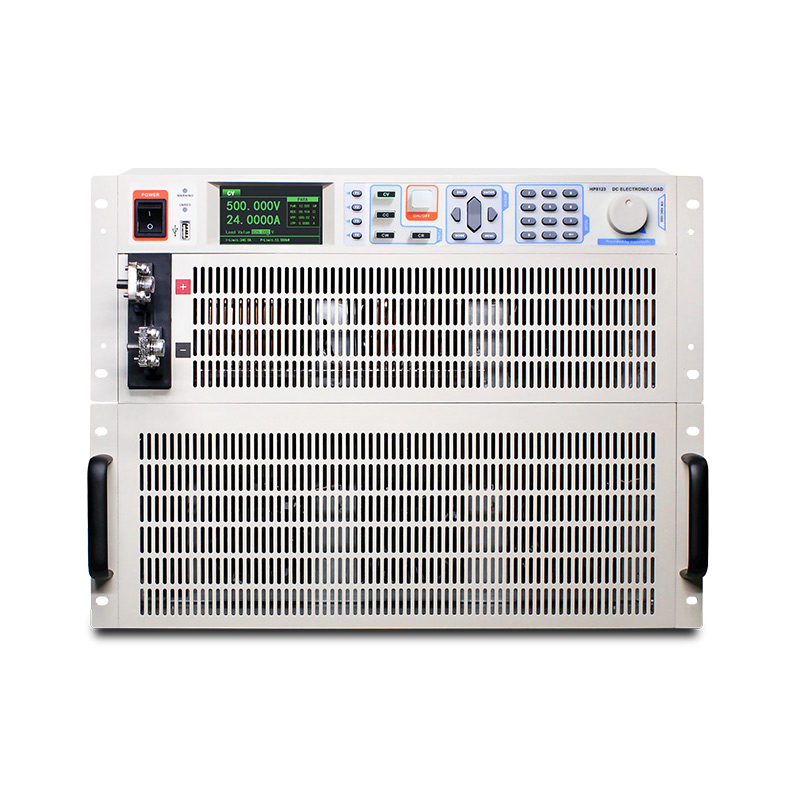

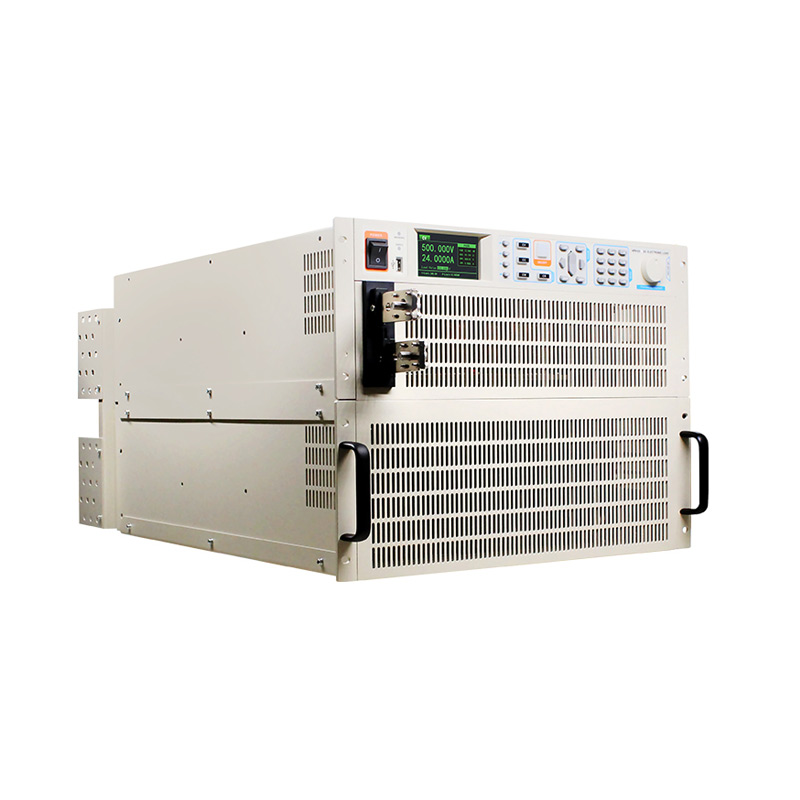

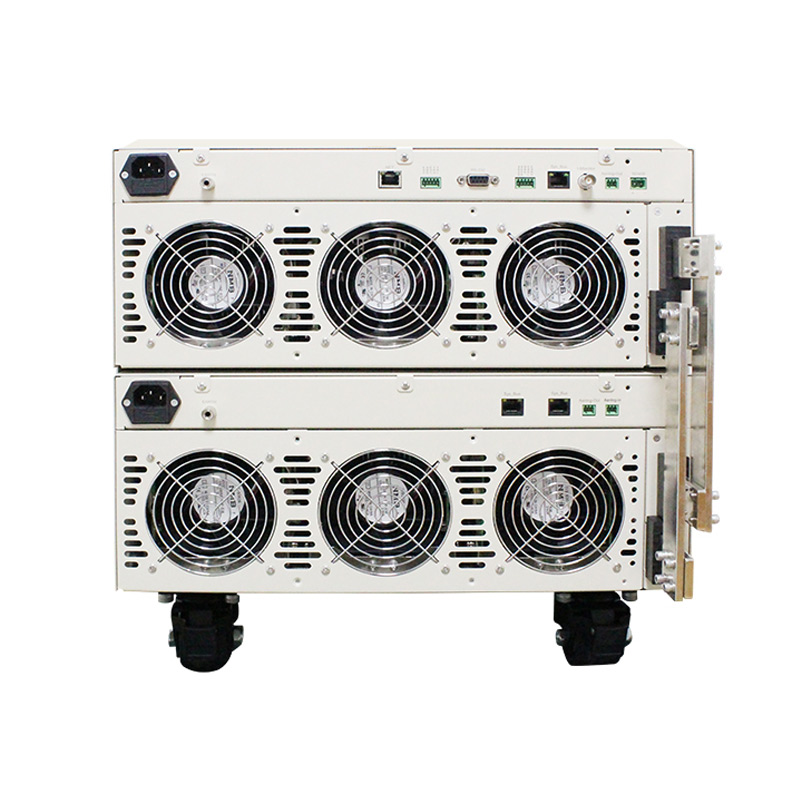

常州和普 8KW-50KW可编程直流电子负载 HP8系列

品牌名称：常州和普

产品型号：HP8系列

获取报价 加入询盘
产品规格
产品介绍
500kHz高速电压、电流采样率
高精准度电压、电流测量
配备远程四线式补偿
独有的电流纹波、电压纹波实时显示
快速的环路响应速度和电流摆率
可编程时间步进达10μS
加载功率、电阻实时显示
资料下载
索取PDF产品资料
渠道商
产品详情

HP8系列 8KW-50KW可编程直流电子负载

  • HP8XXX系列直流电子负载是一种高精度，采用高性能微处理器控制的可编程直流电子负载

  • 采用3.5寸TFT真彩液晶显示，中英文菜单

  • 拥有4种基工作模式(CC/CV/CR/CW)以及10种功能模式

  • 具有全面的保护功能，包括过热保护、过流保护、过功率保护、过压保护、环路振荡保护

  • 内置丰富的接口，包括RS232,LAN,USB和模拟接口，用于远程控制和数据采集与分析



测试功能

HP8XXX系列电子负载具有CC，CV，CR，CW四种测试模式，同时具备10种功能模式：短路测试功能;动态测试功能;过流保护测试模式;负载效应模式;电池测试模式;动态扫描模式;时序测试模式;过压保护测试模式;LIST模式;AUTO模式;LED电源模式


产品特性

  • 500kHz高速电压、电流采样率

  • 高精准度电压、电流测量

  • 配备远程四线式补偿

  • 独有的电流纹波、电压纹波实时显示

  • 快速的环路响应速度和电流摆率

  • 可编程时间步进达10μS

  • 加载功率、电阻实时显示



应用

  • 服务器电源

  • 车载充电机

  • 储能系统

  • 军工航天

  • 工业（电机）

  • 电池包

  • 大功率UPS

  • 直流充电桩


技术参数

型号

HP8802

HP8802B

HP8802C

输入电压

15V

150V

50V

500V

15V

150V

输入电流

24A

240A

12A

120A

50A

500A

输入功率

8000W

最小操作电压

1.5V@240A

2V@120A

1.5V@500A

最小满量程电流爬升时间

100us

100us

100us

定电压模式

量程

15V

150V

50V

500V

15V

150V

分辨率

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

精度

±(0.05%+0.05%FS)

定电流模式

量程

24A

240A

12A

120A

50A

500A

分辨率

0.3mA

3mA

0.1mA

1mA

0.7mA

7mA

精度

±(0.05%+0.05%FS)

定电阻模式

量程

0.01Ω~7.5kΩ

0.01Ω~7.5kΩ

0.01Ω~7.5kΩ

分辨率

16Bits

精度

±0.2%

定功率模式

量程

8000W

分辨率

16Bits

精度

±（0.2%+0.2%FS）

动态模式

Ta＆Tb

10us~50s

最小分辨率

10us

最大上升/下降斜率

2.5A/us

1A/us

5A/us

电压回读值

量程

15V

150V

50V

500V

15V

150V

分辨率

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

精度

±(0.025%+0.025%FS)

电流回读值

量程

24A

240A

12A

120A

50A

500A

分辨率

0.1mA

1mA

0.09mA

0.9mA

0.3mA

3mA

精度

±(0.05%+0.05%FS)

纹波回读值

范围（U/I）

150V/240A

500V/120A

150V/500A

带宽

10Hz~250kHz

精度

±1%

保护范围

过功率保护带宽

8400W

过电流保护

252A

126A

525A

过电压保护

158V

525V

158V

过温度保护

≒85℃

规格

尺寸（长*宽*高）

720.5mm*483mm*355mm

重量（Kg）

80Kg



型号

HP8103B

HP8103C

HP8123B

HP8123C

输入电压

50V

500V

15V

150V

50V

500V

15V

150V

输入电流

24A

240A

50A

500A

24A

240A

50A

500A

输入功率

10kW

12kW

最小操作电压

1.5V@240A

1.5V@500A

2.5V@240A

1.5V@500A

最小满量程电流爬升时间

25us

25us

25us

25us

定电压模式

量程

50V

500V

15V

150V

50V

500V

15V

150V

分辨率

0.7mV

7mV

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

精度

±(0.03%+0.02%FS)

定电流模式

量程

24A

240A

50A

500A

24A

240A

50A

500A

分辨率

0.3mA

3mA

0.7mA

7mA

0.3mA

3mA

0.7mA

7mA

精度

±(0.03%+0.02%FS)

定电阻模式

量程

0.04Ω~21kΩ

0.008Ω~3kΩ

0.04Ω~21kΩ

0.01Ω~3kΩ

分辨率

16Bits

精度

±0.1%

定功率模式

量程

10kW

12kW

分辨率

16Bits

精度

±（0.1%+0.1%FS）

动态模式

Ta＆Tb

10us~50s

最小分辨率

10us

最大上升/下降斜率

3A/us

3A/us

3A/us

3A/us

电压回读值

量程

50V

500V

50V

500V

50V

500V

15V

150V

分辨率

0.3mV

3mV

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

精度

±(0.015%+0.01%FS)

电流回读值

量程

24A

240A

50A

500A

24A

240A

50A

500A

分辨率

0.1mA

1mA

0.3mA

3mA

0.1mA

1mA

0.3mA

3mA

精度

±(0.03%+0.02%FS)

纹波回读值

范围（U/I）

500V/240A

150V/500A

500V/240A

150V/500A

带宽

10Hz~250kHz

精度

±1%

保护范围

过功率保护带宽

10500W

12600W

过电流保护

252A

525A

252A

525A

过电压保护

525V

158V

525V

158V

过温度保护

≒85℃

规格

尺寸（长*宽*高）

720.5mm*483mm*355mm

重量（Kg）

86Kg

96Kg

型号

HP8143B

HP8143C

HP8163B

HP8163C

输入电压

50V

500V

15V

150V

50V
