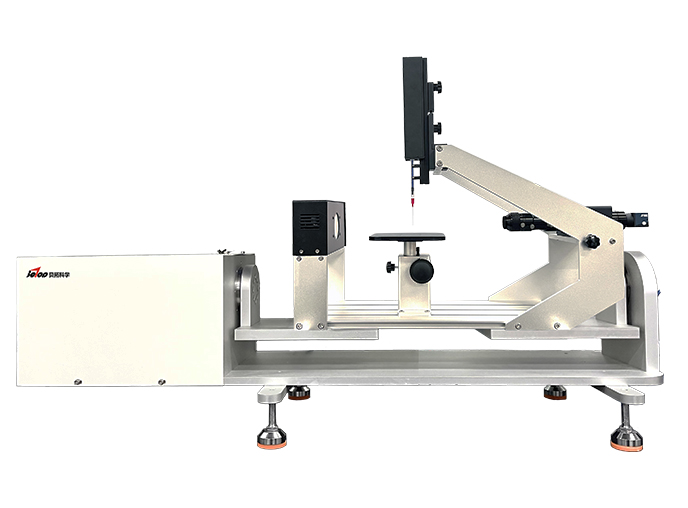

Alpha-S ROLL 自动整体倾斜接触角测量仪
Alpha-S ROLL自动整体倾斜光学接触角测量仪由贝拓科学自主研发设计生产,配置先进的高分辨工业相机搭配LED冷光源,获得高清图像并通过全新优化的软件进行计算拟合获得准确的测试数据。仪器采用高精密大扭距步进电机驱动,使得测量高精度倾斜角的时候保持高稳定性,从滴液到转动,全程自动化控制,自动捕捉滚动瞬间图片,带自动锁上功能。
产品特点
●便捷的软硬件操作,快速熟练掌握
●高速高分辨工业相机
●软件控制精密电动进样器
●多种计算拟合方法,自动基线识别功能
●智能图像识别,抗干扰
●自动录像回放功能,准确选取数据采集点
●多种格式数据导出功能,一键导出实验报告
●多种测量功能及模块可选
●产线质控、实验室研发完美匹配
●专利减速电机确保实验过程的安全
应用领域
●评价表面处理的效果
●粘合与涂层过程中粘附力与稳定性研究
●塑料、玻璃、陶瓷、纸张等材料的润湿性测试
●半导体芯片的质量控制
●表面洁净度测试
主要功能
●动静态接触角测量
●滚动角测量
●固体表面自由能及其组成的计算
●悬滴法测量液体的表面/界面张力
●计算及分析粘附功
●粘合与涂层过程中粘附力与稳定性研究
技术参数
型号 | Alpha-S ROLL |
接触角测量范围 | 0°<θ<180° ,精度:±0.1°,分辨率:±0.01° |
表面/界面张力测量范围 | 0~1000mN/m,分辨率:0.01mN/m |
样品台尺寸 (L×W) | 120*120mm |
样品台位移距离(Z轴) | 70mm |
最大样品重量 | 10kg |
样品台倾斜范围 | ±90°,控制精度:0.1° |
光源和图像系统 | 256级LED冷光光源,USB3.0 高速高清相机, 光学放大倍率0.7~4.5x, 12mm可调焦距 |
旋转测微尺精确调节俯仰角,可调范围 | ±4°,精度:0.01° |
接触角计算方法 | 5种常用拟合方法 |
测试方法 | 1、暂停画面拟合 2、在线测量,自动拟合 3、设置间隔时间测量(最小时间为250μs) |
进样器 | 手动进样器和自动进样器,精度:0.01μl |
电源 | AC220V 50HZ |
