广州贝拓 大型工业检测显微镜 ICM-1000系列

部 件

技术规格与参数

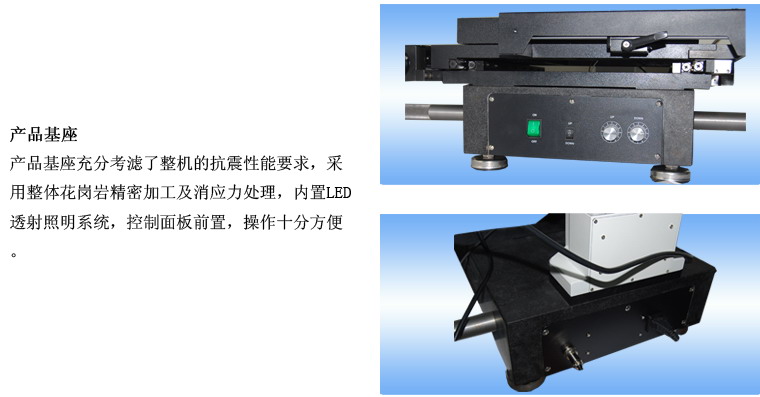

基 座

花岗岩整体基座，外形尺寸：620mmX360mmX110mm

目 镜

10X大视野广角目镜，视场数Ф22mm

物 镜

类      型

放大倍率

数值孔径

工作距离（mm）

无限远明暗视场

平场消色差物镜

5X

0.12

8.4

10X

0.25

9.3

20X

0.40

7.2

50X

0.70

2.5

目镜筒

正像观察，双目瞳距调节范围：53~75mm，可100％推拉摄影

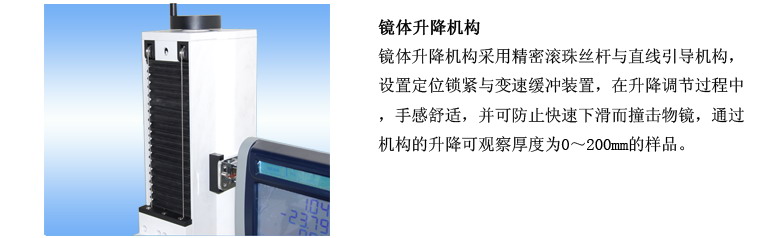

调焦机构

手动粗微动同轴调焦, 最小微动格值:0.002mm,粗动松紧可调,有效调焦范围0～8mm,轴向平面内的垂直度不大于0.05mm。

转换器

五孔明暗场转换器（螺纹规格：M26X0.705），附物镜转接头1个（转换螺纹规格：4/5″X1/36″）

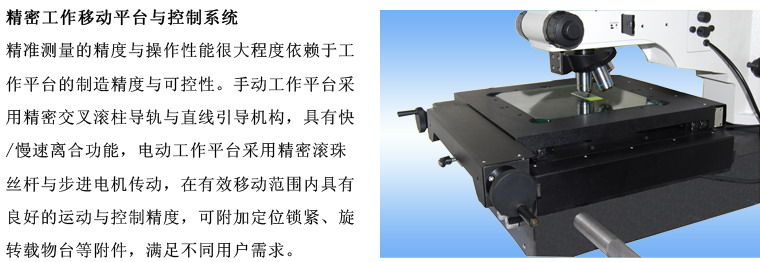

工作平台

材质：优质灰铸铁，经时效消应力处理。

最大有效移动范围：200mmX200mm

纵横向移动垂直度不大于0.05mm/200mm(无负载测量)

玻璃工作台面与纵横向移动平面的平行度在有效观察范围内不大于0.03mm(无负载测量)

最大承载重量不大于10千克

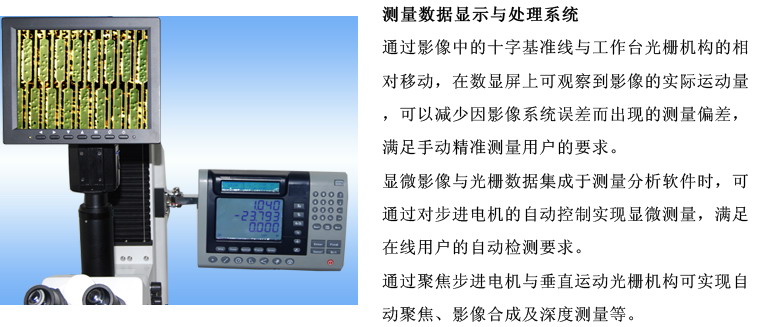

数据处理器

DP-100数据处理器，可与计算机并行连接，同步光栅信号输出

示值误差不大于0.003mm,回程误差不大于0.005mm

工作电压：220V 50/60HZ

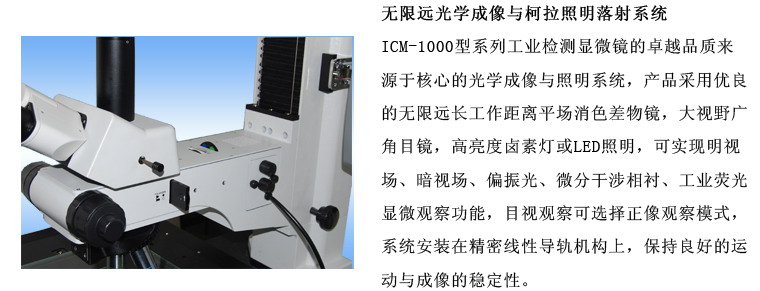

照明装置

落射照明采用12V50W卤素灯，亮度及中心位置可调

落射照明器内置孔径光阑、视场光阑、滤色片转换装置、明暗视场切换装置，偏光观察装置

透射照明采用高亮度白光LED灯，亮度可调

摄影装置

采用300万像素高清彩色CMOS芯片与液晶显示器，具有手动/自动拍照，数据存储与输出功能。

选配件

目镜

10X大视野分划目镜，分划格值0.1mm，视场数Ф20mm

物镜

类      型

放大倍率

数值孔径

工作距离（mm）

无限远明暗视场

平场消色差物镜

40X

0.60

3.0

60X

0.75

1.9

80X

0.80

0.80

100X

0.85

0.40

目镜筒

三档位三目头，100％目镜观察，目视与摄影分光同步观察（分光比为5：5或2：8），100％摄影观察，可通过切换拉杆自由转换。

微分干涉

相衬装置

适配于5X，10X，20X明暗视场物镜的微分干涉相衬拉板组件

摄影装置

DV-130/300/500/1000彩色数码显微摄像仪，附通用显微图像测量分析软件

0.5X，1X，2.5X，2.5X～4X摄影接头
