沈阳百坦 张力传感器 HPB系列

品牌名称：沈阳百坦

产品型号：HPB系列

获取报价 加入询盘
产品规格
产品介绍
200kg...2000kg
Maximum capacity (Emax)额定载荷(kg):
200，500，1000，2000
HPB系列张力传感器，主要用于测量水平张力，采用一体化结构，具有动态响应快和稳定性高的特点，下枕式安装、结构简单、使用方便。广泛应用于复合、涂布、剪切、造纸、橡胶、纺织、电线、电缆及胶片等胶卷取控制设备和生产线上。
资料下载
索取PDF产品资料
渠道商
产品详情

HPB系列 张力传感器

200kg...2000kg

Maximum capacity (Emax)额定载荷(kg):

200，500，1000，2000

HPB系列张力传感器，主要用于测量水平张力，采用一体化结构，具有动态响应快和稳定性高的特点，下枕式安装、结构简单、使用方便。广泛应用于复合、涂布、剪切、造纸、橡胶、纺织、电线、电缆及胶片等胶卷取控制设备和生产线上。

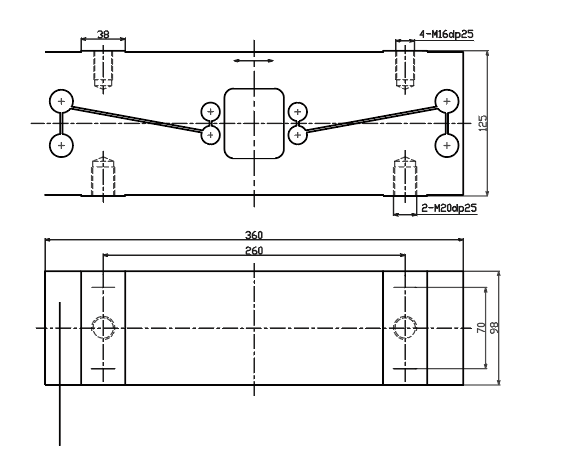

外形尺寸图：

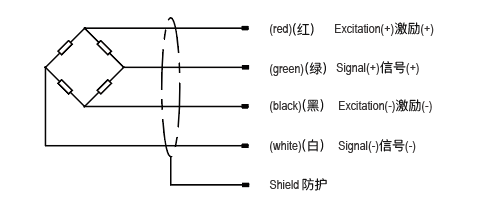

接线图：




技术参数

型号HPB系列

Rated   Load

额定载荷

kg

200,500,1000,2000

Rated Output

额定输出

MV/V

1

Zero balance

零点平衡

%R.O

±1

Comprehensive Error

综合误差

%R.O

±0.3

Nolinear

非线性

%R.O

±0.3

Lag

滞后

%R.O

±0.2

repeatability

重复性

%R.O

±0.1

Temp. compensated

正常工作温度范围

℃

-10-+40

Safe temp. range

允许工作温度范围

℃

-20-+70

Temp.effect/10℃ on   output

温度对灵敏度影响

%R.O./10℃

0.1

Temp.effect/10℃ on zero

温度对零点影响

%R.O./10℃

0.1

Rated excitation

激励电压

VDC

5-12

Maximum excitation

最大激励

VDC

15

Input impedance

输入阻抗

Ω

410±10

Output impedance

输出阻抗

Ω

350±3

Insulation resistance

绝缘阻抗

MΩ

>3000

Safe overload

安全载荷

%R.C.

200

Ultimate overload

极限载荷

%R.C.

300

Material

材料


alloy steel

Degree of protection

保护等级


IP66

Cable length

线长

m

5

Cable color code

接线


Red(+E) Black(-E)
  Green(+S) White(-S)
