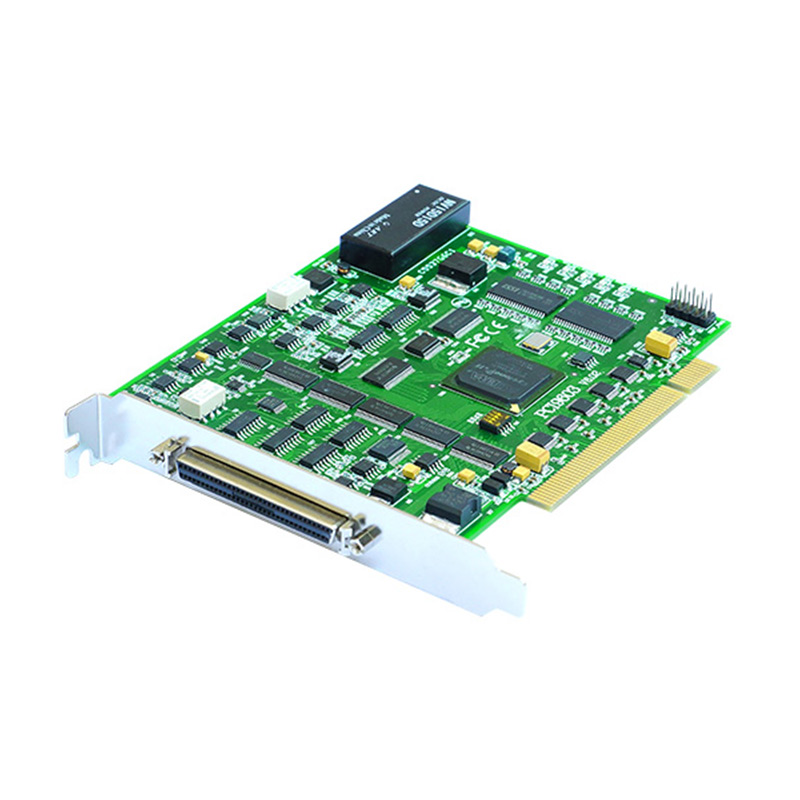

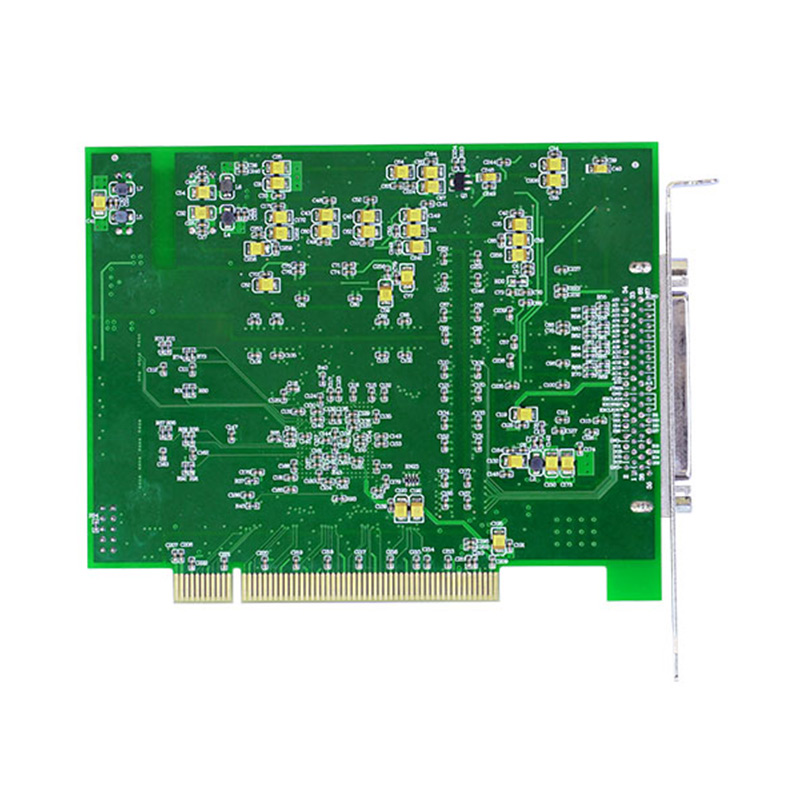

PCI9603 数据采集卡
500KS/s 12位 16路模拟量输入;带DA、DIO功能
技术参数
型号 | PCI9603 | |
模拟量输入 | 通道数 | 单端16路/差分8路 |
精度 | 12位 | |
采样频率 | 500KHz | |
AD缓存 | 8K字(点)FIFO存储器 | |
通道切换方式 | 首末通道顺序切换 | |
AD量程 | ±10V,±5V(默认),±2.5V,0~10V | |
触发模式 | 软件内部触发和硬件外部触发 | |
触发源 | ATR、DTR | |
AD校准 | 软件自动校准 | |
多卡同步 | 支持 | |
程控增益 | 1、2、4、8倍(默认)或1、2、5、10倍 或1、10、100、1000倍 | |
模拟输入阻抗 | 10MΩ | |
模拟量输出 | 通道数 | 2路 |
精度 | 12位 | |
量程 | 0~5V,0~10V,±5V(默认),±10V | |
DA校准 | 软件校准 | |
存储器深度 | 每路256K字(点)RAM存储器 | |
触发方式 | 软件内触发、硬件外触发 | |
触发源 | ATR、DTR | |
数字量 | 输入 | 8路 高电平的低电压:2V 低电平的高电压:0.8V |
输出 | 16路 高电平的低电压:3.8V 低电平的高电压:0.44V 上电输出:低电平 | |
电气标准 | DI:TTL兼容 DO:TTL兼容 |
产品配件
1. 68芯SCSI头:1个
2. 产品光盘:1张
3. 保修卡:1张
4. 合格证:1张
