北京阿尔泰 数据采集卡 PCI8696

品牌名称:阿尔泰

产品型号:PCI8696

产品规格
产品介绍
400KS/s 14位 32路模拟量输入;带DIO、计数器功能
渠道商
产品详情

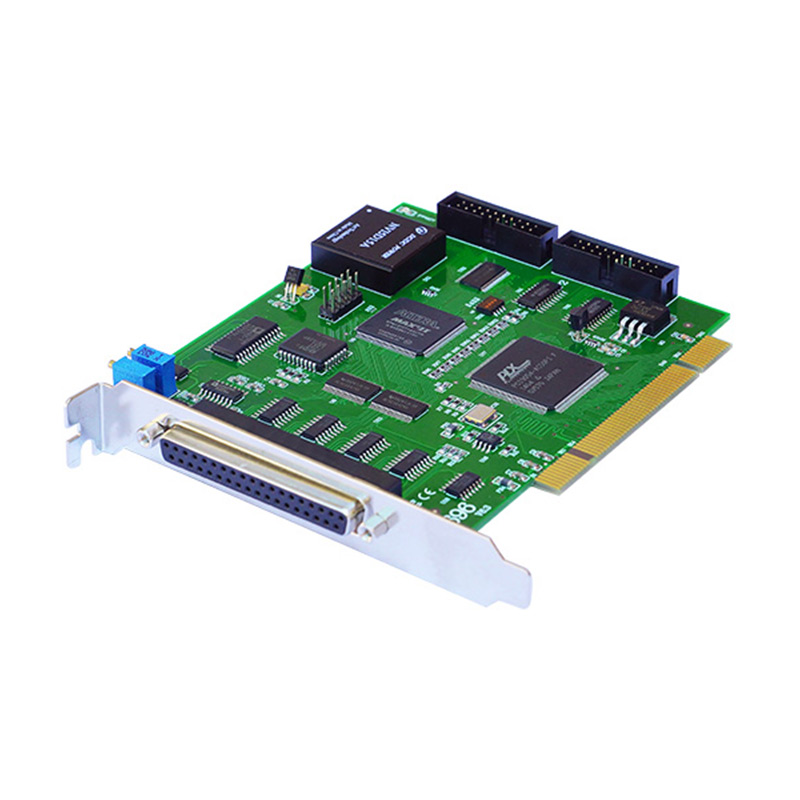

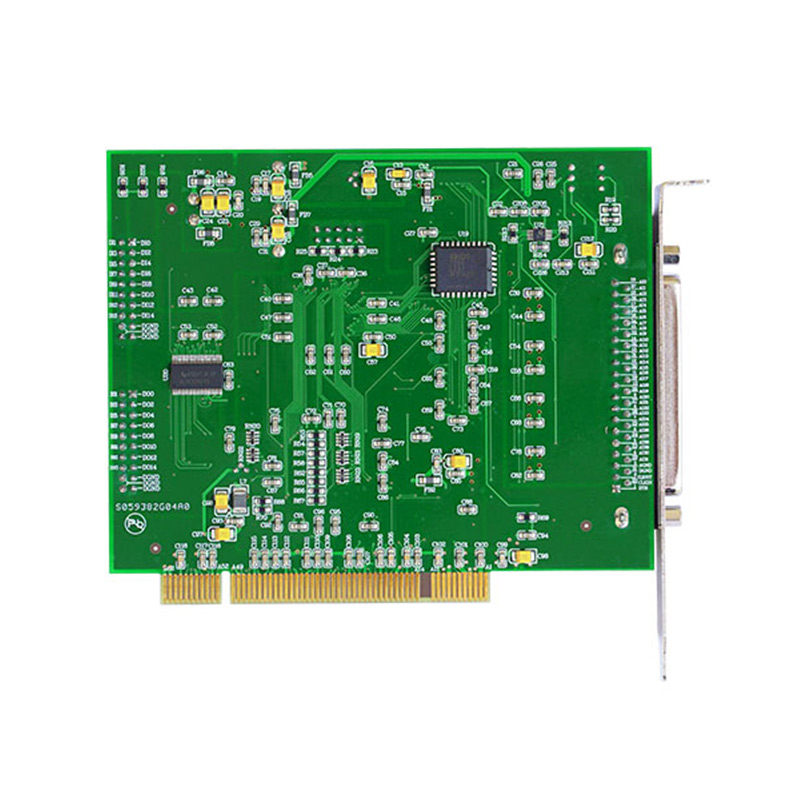

PCI8696 数据采集卡
400KS/s 14位 32路模拟量输入;带DIO、计数器功能

技术参数

型号PCI8696

模拟量输入

通道数

单端32路/差分16路

精度

14位

采样频率

400KHz

AD缓存

8K字(点)FIFO存储器

通道切换方式

首末通道顺序切换

AD量程

±10V,±5V或0~5V,0~2.5V

触发模式

软件内部触发和硬件外部触发

触发源

DTR

程控增益

1、2、4、8倍(默认)或1、2、5、10倍

或1、10、100、1000倍

模拟输入阻抗

10MΩ

数字量

输入

16路

高电平的低电压;2V

低电平的高电压:0.8V

输出

16路

高电平的低电压;3.8V

低电平的高电压:0.44V

上电输出:低电平

电气标准

DI:TTL兼容    DO:TTL兼容

定时/计数器

位数

16位

功能模式

计数器(包括简单计数和缓冲计数)和脉冲发生器

计数器输出

高电平、低电平

时钟源

北京时钟(620Hz~20MHz)和

外部时钟(频率高达20MHz)


产品配件

1.   37针壳:1套

2.   20P 2.54压线头:2个

3.   产品光盘:1张

4.   保修卡:1张

5.   合格证:1张
