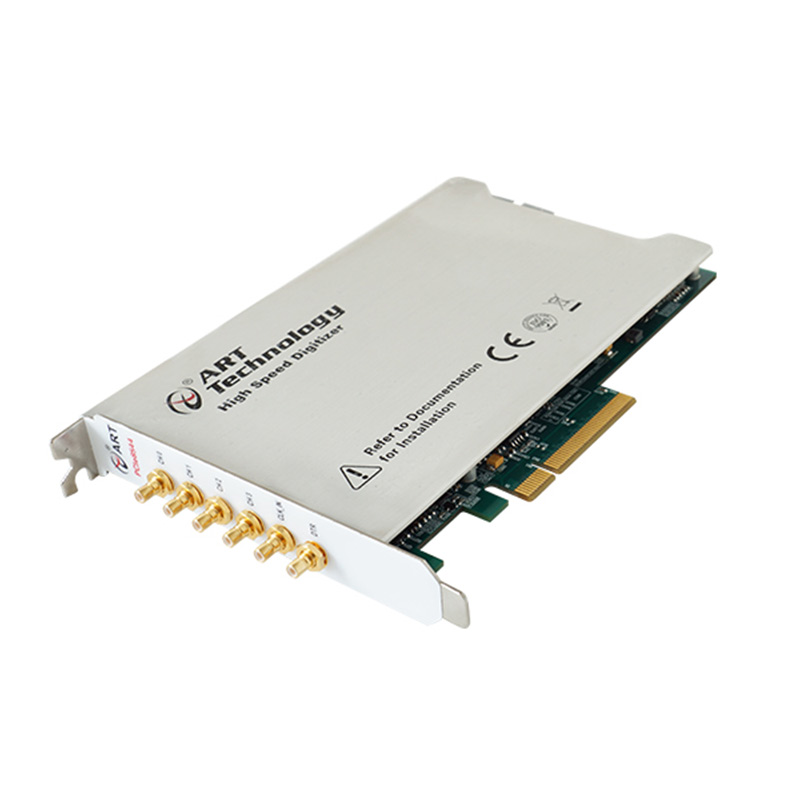

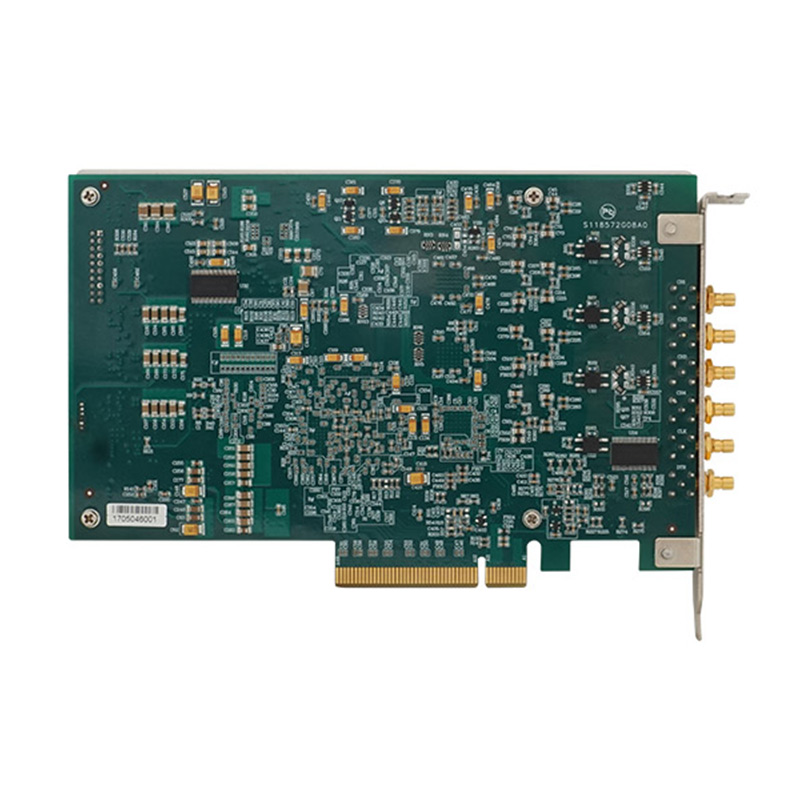

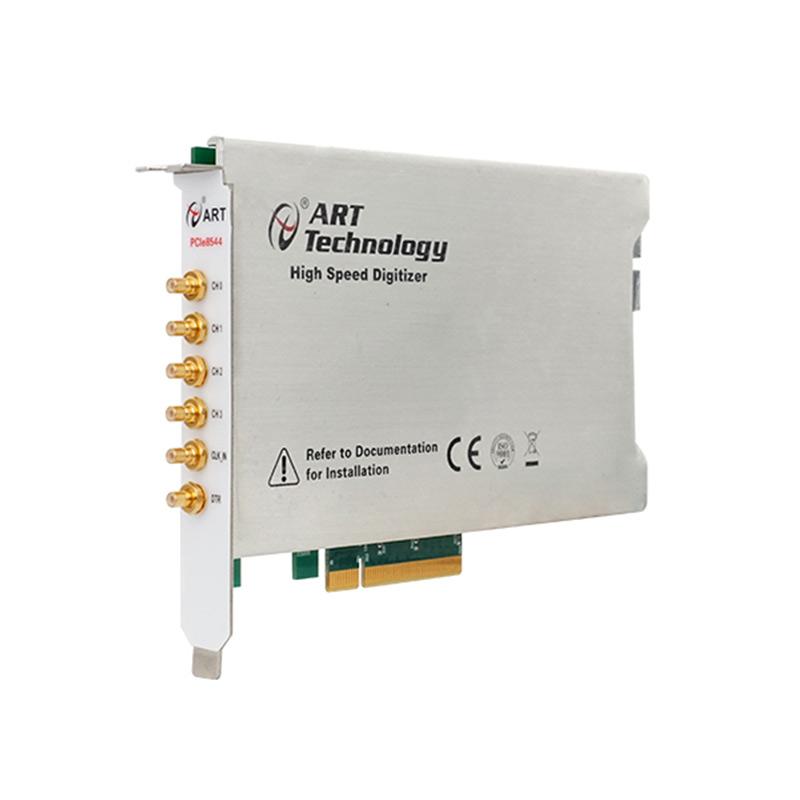

PCIe8544B 高速数字化仪
是一种基于PCIe总线的同步采集卡。该板卡提供4路单端模拟量输入,14位ADC采样精度,转换速率高达40MS/s。
技术参数
型号 | PCIe8544B | ||
AD模拟量输入 | ADC分辨率 | 14位(Bit) | |
输入通道 | 4路单端 | ||
输入量程 | ±5V、±1V | ||
采样率 | 高达40MHz | ||
采样方式 | 同步采样 | ||
存储器深度 | 板载256MB DDR3 SDRAM | ||
校准方式 | 软件自动校准 | ||
耦合方式 | 直流耦合、交流耦合 | ||
触发源 | 软件触发、ATR触发、DTR触发、Trigger 信号触发(用于多卡同步) | ||
ATR输入源 | 从AI0~AI3的任一通道输入 | ||
触发源输入范围 | ATR输入范围 | 同AD量程 | |
DTR输入范围 | 标准TTL点平 | ||
输入阻抗 | 1MΩ(50Ω可定制) | ||
带宽 | 20MHz | ||
时钟源 | 内时钟、主卡10M、外时钟、外部参考时钟 | ||
外时钟输入范围 | 10MHz~40MHz,幅值为500mVpp~5Vpp | ||
数据存储 | 可搭配PCIe-SSDM2X存储模块实现高达320MB/s实时数据流盘 |
产品配件
1. 产品光盘:1张
2. 保修卡:1张
3. 合格证:1张
