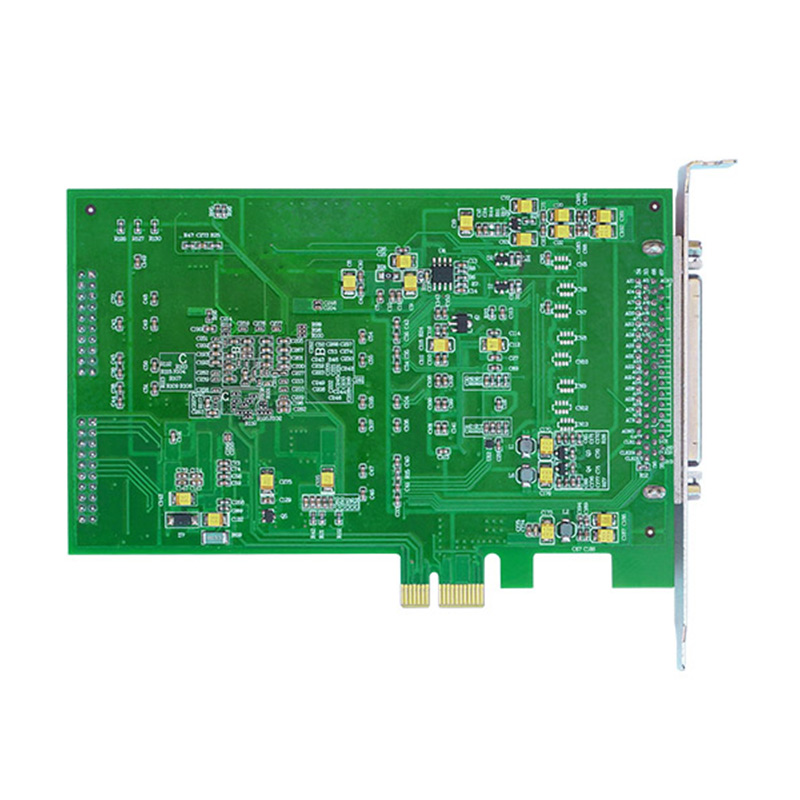

PCIe8622 数据采集卡
250KS/s 16位 32路模拟最输入,带DIO、计数器功能
技术参数
型号 | PCIe8622 | |
模拟量输入 | 通道数 | 单端32路/差分16路 |
精度 | 16位 | |
采样频率 | 250KS/s | |
通道切换方式 | 周末通道顺序切换 | |
AD缓存 | 32K字(点)FIFO存储器 | |
AD量程 | ±10V,±5V(默认),±2.5V,0~10V,0~5V | |
程控增益 | 1、2、4、8倍(默认)或1、2、5、10倍 或1、10、100、1000倍 | |
触发模式 | 软件内触发和硬件外触发(模拟量触发和数字量触发) | |
模拟输入阻抗 | 10MΩ | |
数字量 | 输入 | 16路(TTL兼容) 高电平的低电压:2V 低电平的高电压:0.8V |
输出 | 16路(CMOS兼容) 高电平的低电压:4.45V 低电平的高电压:0.5V 上电输出:低电平 | |
定时/计数器 | 通道数 | 1个独立的减法计数器 |
位数 | 32位 | |
计数方式 | 6种计数方式软件可选 |
产品配件
1. 68芯SCSI头:1个
2. 20P 2.54压线头:2个
3. 产品光盘:1张
4. 保修卡:1张
5. 合格证:1张
