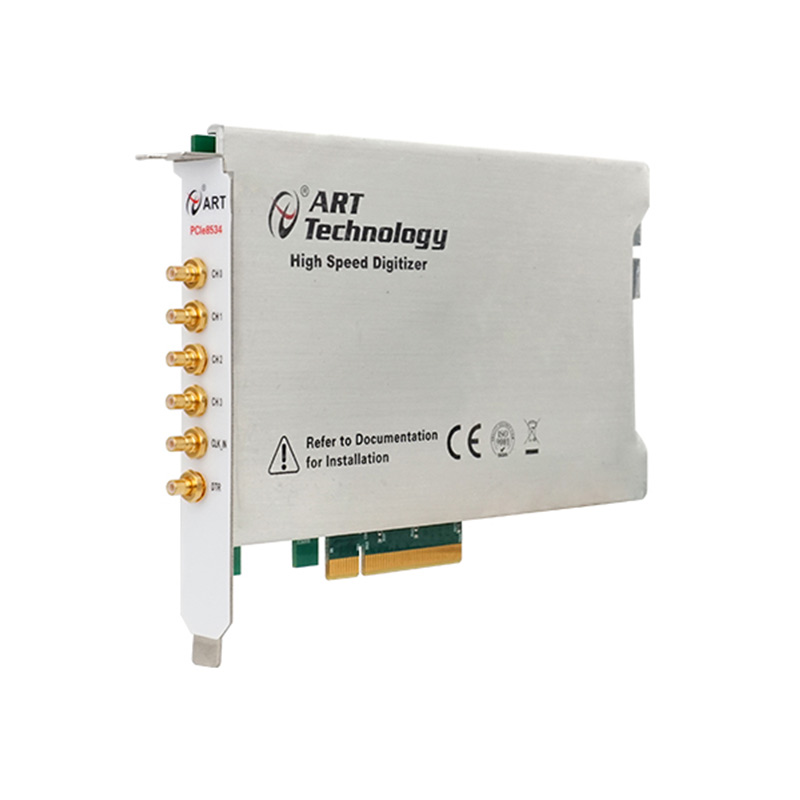

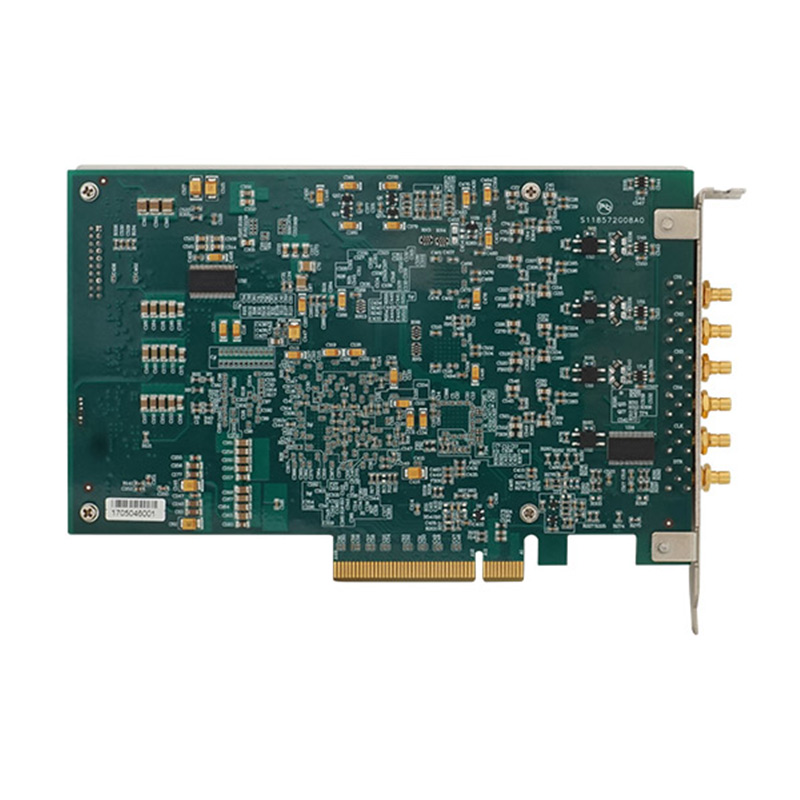

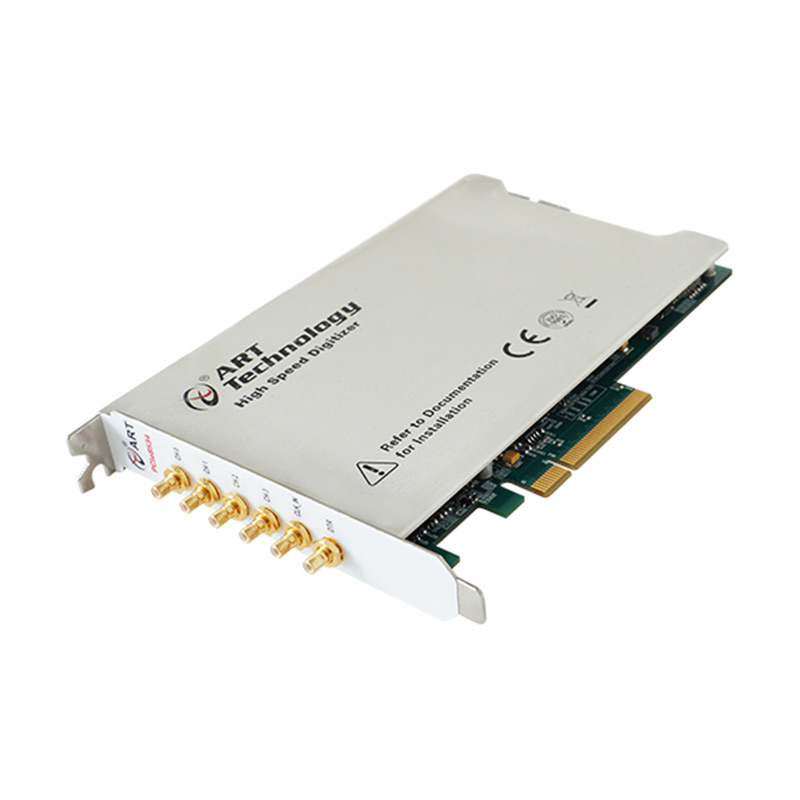

北京阿尔泰 高速数字化仪 PCIe8534B

品牌名称:阿尔泰

产品型号:PCIe8534B

产品规格
产品介绍
是一种基于PCIe总线的同步采集卡。该板卡提供4路单端模拟量输入,14位ADC采样精度,转换速率最高为80MS/s。
渠道商
产品详情

PCIe8534B 高速数字化仪

是一种基于PCIe总线的同步采集卡。该板卡提供4路单端模拟量输入,14位ADC采样精度,转换速率最高为80MS/s。

技术参数

型号PCIe8534B

AD模拟量输入

ADC分辨率

14位(Bit)

输入通道

4路单端

输入量程

±5V、±1V

采样率

高达80MHz

采样方式

同步采样

存储器深度

板载256MB DDR3   SDRAM

校准方式

软件自动校准

耦合方式

直流耦合、交流耦合

触发源

软件触发、ATR触发、DTR触发、Trigger

信号触发(用于多卡同步)

ATR输入源

从AI0~AI3的任一通道输入

触发源输入范围

ATR输入范围

同AD量程

DTR输入范围

标准TTL点平

输入阻抗

1MΩ(50Ω可定制)

带宽

40MHz

时钟源

内时钟、主卡10M、外时钟、外部参考时钟

外时钟输入范围

10MHz~80MHz,幅值为500mVpp~5Vpp

数据存储

可搭配PCIe-SSDM2X存储模块实现高达640MB/s实时数据流盘


产品配件

1.   产品光盘:1张

2.   保修卡:1张

3.   合格证:1张
