PCIe8912M/8914M/8916M
PCIe8912M/8914M/8916M
PCIe8912M/8914M/8916M

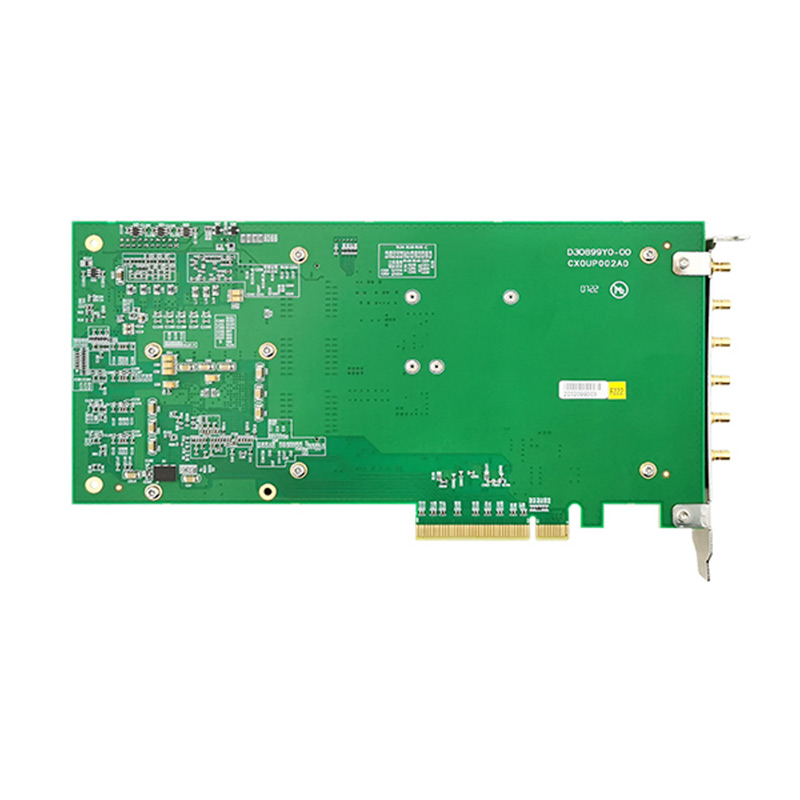

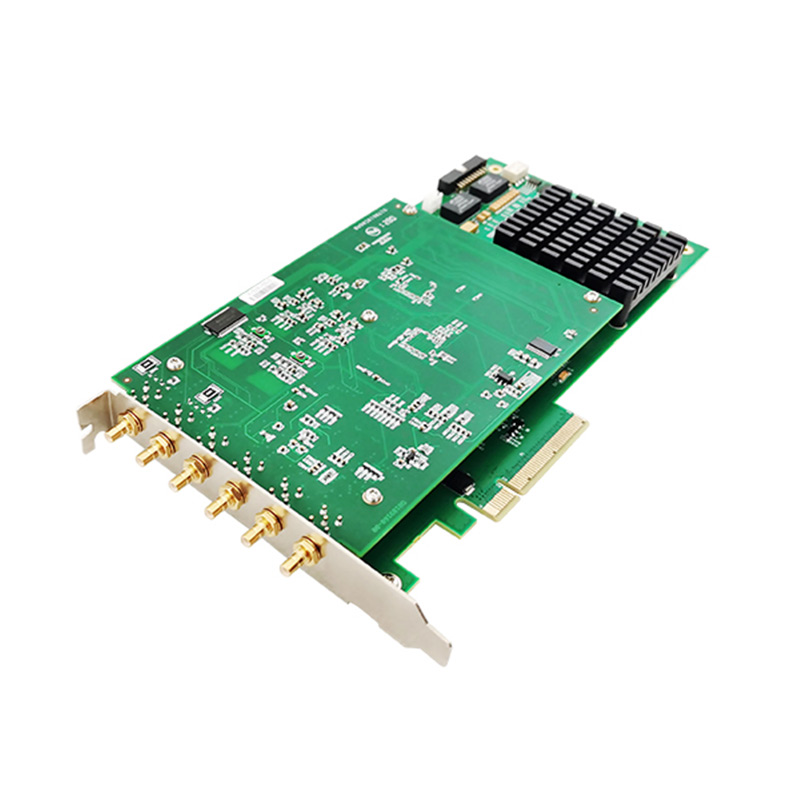

北京阿尔泰 高速数字化仪 PCIe8912M/8914M/8916M

品牌名称：阿尔泰

产品型号：PCIe8912M/8914M/8916M

获取报价 加入询盘
产品规格
产品介绍
250MS/s 12/14/16位 2通道同步采样数字化仪，专为输入信号高达 100M 的高频和高动态范围的信号而设计。与Labview无缝连接，提供图形化API函数。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB的板载内存。是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
资料下载
使用说明书-北京阿尔泰 PCIe8912M/8914M/8916M 高速数字化仪
30页
渠道商
产品详情

PCIe8912M/8914M/8916M 高速数字化仪
250MS/s 12/14/16位 2通道同步采样数字化仪，专为输入信号高达 100M 的高频和高动态范围的信号而设计。与Labview无缝连接，提供图形化API函数。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB的板载内存。是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

功能特点：

1、提供×8 Gen2接口协议。

2、具有高速稳定可靠的采样速率250MS/s。

3、模拟带宽高达100MHz。

4、该数字化仪每个输入通道拥有独立的A/D转换器和独立的程控放大器，可以无相位延时的同步记录信号。

5、每通道可独立程控输入阻抗1MΩ或50Ω，可以灵活适用于高低阻抗的场合。

6、板载2GB内存，非常大的保证了即使在高采样率下也可以进行长时间记录。

7、支持连续采集和有限点采集，通过DMA实现非常高速的数据流模式，连续传输速度能到1GB/s，在保持完整信息的同时对其进行存储或分析。结合阿尔泰科技的测控软件及PCIe-SSDM2X存储模块可实现高速数据流盘及回放，兼容市场主流磁盘阵列。

8、在同一系统运行多个PCIe8912/8914/8916板卡时，板卡之间可以通过同步总线互联，可以将主卡的时钟和触发信号分发给从卡，系统将获得2到多个完全同步的通道体验。


技术参数

型号PCIe8912M/8914M/8916M

产品概述

总线类型

PCIe总线

操作系统

XP、Win7、Win8、Win10

AD模拟量输入

分辨率

12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M）

输入量程

±5V、±1V

过压保护

±5V

采集速率高达

250MS/s

通道数量

2通道

输入阻抗

1MΩ和 50Ω可程控配置

耦合方式

直流耦合、交流耦合（可程控配置）

采集模式

连续采样、有限点采样

存储器深度

板载 2GB 内存

触发源

软件触发、模拟触发、数字信号触发、同步信号触发

触发模式

中间触发、预触发、后触发及硬件延时触发

模拟带宽(-3dB 典型值)

100M

数据存储

可搭配PCIe-SSDM2X存储模块实现高达1GB/s实时数据流盘


产品配件

1.   产品光盘：1张

2.   保修卡：1张

3.   合格证：1张
