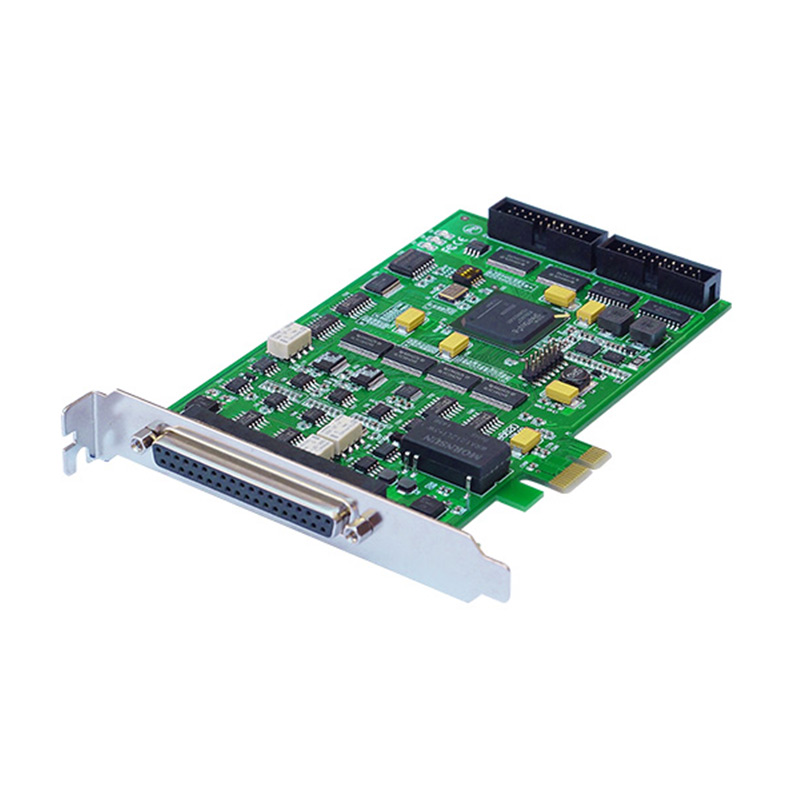

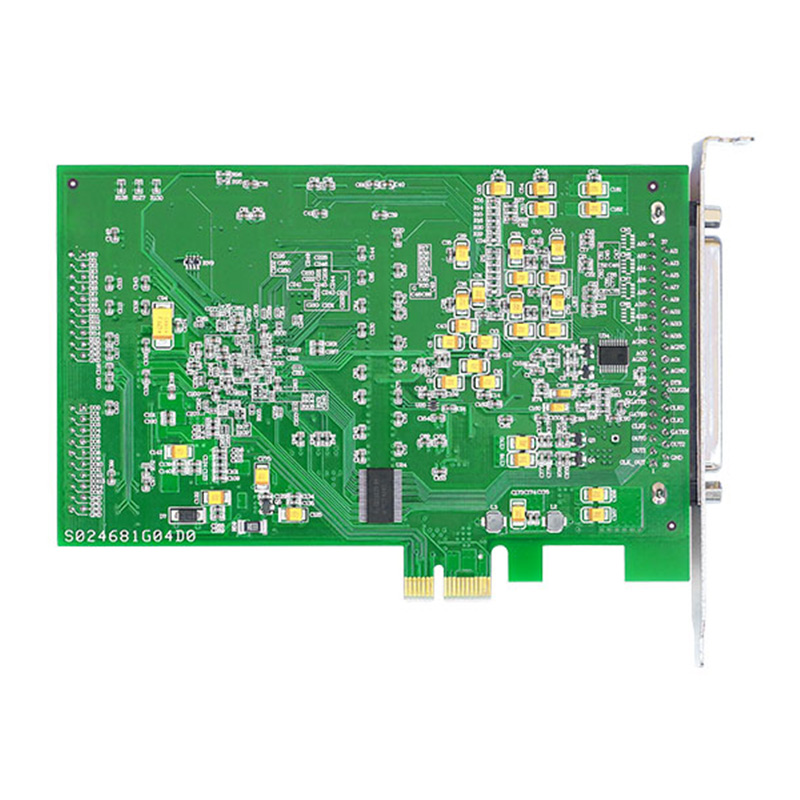

PCIe8620 数据采集卡
250KS/s 12位 16路模拟量输入,带DA、DIO、计数器功能
技术参数
型号 | PCIe8620 | |
模拟量输入 | 通道数 | 单端16路/差分8路 |
精度 | 12位 | |
采样频率 | 250KS/s | |
通道切换方式 | 首末通道顺序切换 | |
AD缓存 | 16K字FIFO存储器 | |
AD量程 | ±10V,±5V(默认),±2.5V,0~10V | |
AD触发方式 | 多种模拟量、数字量触发方式 | |
程控增益 | 1、2、4、8倍(默认)或1、2、5、10倍 或1、10、100、1000倍 | |
模拟量输出 | 通道数 | 2路 |
精度 | 12位 | |
量程 | ±10V,±5V,0~10V,0~5V | |
板载缓存 | 32K字FIFO | |
DA芯片转换速率 | 100KS/s | |
数字量 | 输入 | 16路 高电平的低电压:2V 低电平的高电压:0.8V |
输出 | 16路 高电平的低电压:4.45V 低电平的高电压:0.5V 上电输出:低电平 | |
电气标准 | DI:TTL兼容 DO:CMOS兼容 | |
定时/计数器 | 通道数 | 3个独立的减法计数器 |
位数 | 32位 | |
计数方式 | 6种计数方式软件可选 |
产品配件
1. 37针壳:1套
2. 20P 2.54压线头:2个
3. 产品光盘:1张
4. 保修卡:1张
5. 合格证:1张
